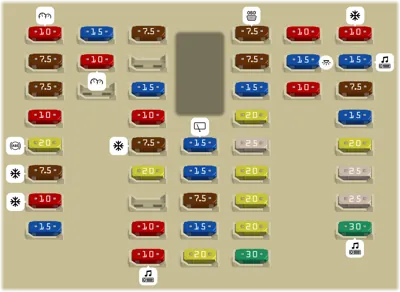

Descripción del panel de fusibles/relevadores

N°	A	Descripción
1	10A	Tablero de instrumentos, Módulo de control de aire acondicionado
2	15A	ACU, Sensor de detección de ocupante del pasajero
3	7.5A	SOPLADOR TRASERO, AVM, UNIDAD INVERSORA DE CA, Módulo de control de llave inteligente, BCM, Calefacción de asiento trasero IZQ/DER, Módulo de calefacción de asiento del conductor/pasajero
4	7.5A	Interruptor de modo deportivo, Solenoide de llave, Interruptor de consola IZQ/DER, Interruptor de ventana eléctrica trasera IZQ/DER, Conector de enlace de datos
5	10A	No usado
6	10A	BCM, Módulo de monitoreo de presión de neumáticos, Espejo electrocrómico, Módulo de puerta del conductor/pasajero, Sensor de luz automática y foto, Módulo de control de aire acondicionado, Tablero de instrumentos, ASIENTO DELANTERO DEL CONDUCTOR
7	7.5A	Módulo de control de llave inteligente, Módulo inmovilizador
8	10A	BCM, Tablero de instrumentos, Módulo de monitoreo de presión de neumáticos, Módulo de control de aire acondicionado, Módulo de puerta del conductor/pasajero, Indicador de palanca de cambios ATM, Calefacción de asiento trasero IZQ/DER, ECU 4WD, Módulo de calefacción de asiento del conductor/pasajero, Módulo MTS, Sensor de asistencia de estacionamiento trasero (INTELIGENTE) IZQ/DER, Unidad principal de A/V y navegación, Sensor de asistencia de estacionamiento trasero (Centro) IZQ/DER, AMP, SAS_ESP, EPB_EXT, Espejo electrocrómico, BSD
10	7.5A	Módulo de control de llave inteligente
11	15A	Luz de carga, Luz de vanidad IZQ/DER, Luz de consola superior, Luz interior central, Luz personal IZQ/DER
12	15A	Audio, Unidad principal de A/V y navegación, Módulo MTS, D_RELOJ
13	7.5A	Unidad MDPS
15	15A	Interruptor del volante
16	15A	LUZ ANTINIEBLA DELANTERA IZQ/DER
17	10A	Receptor RF, Interruptor de advertencia de llave de encendido III. y puerta
18	7.5A	SIN IMMO. y llave inteligente: Caja de relés ICM (Relé de alarma antirrobo) Con IMMO. o llave inteligente: INHIBIT_SW(POSITION_SW) -
19	10A	Interruptor de almohadilla de choque, Conector de verificación multipropósito, Actuador del dispositivo de nivelación de faros IZQ/DER, Módulo del dispositivo de nivelación automática de faros, Interruptor de luz de freno, UNIDAD AFLS, SENSOR DE AGUA DELANTERO, UNIDAD DE RELÉ DE BRILLO_METAL, SENSOR FPAS, CAJA DSL - - - -
20	10A	No usado
21	20A	Motor de techo solar
22	15A	Calefacción de asiento trasero IZQ/DER
23	20A	Caja de fusibles y relés E/R (Fusible - ABS 3, SENSOR 5, TCU)
24	7.5A	Caja de fusibles y relés E/R (Relé de soplador), Módulo de control de aire acondicionado, Ionizador de clúster, CAJA DSL (Relé PTC) -
25	15A	Relé de limpiaparabrisas trasero, Motor de limpiaparabrisas trasero, Interruptor multifunción, BCM
26	25A	Módulo de control de llave inteligente
27	20A	Módulo de calefacción de asiento del conductor/pasajero
28	7.5A	Módulo de control de aire acondicionado
29	20A	Toma de corriente delantera y encendedor de cigarrillos, Toma de corriente del equipaje
30	15A	Interruptor multifunción, Caja de fusibles y relés E/R (Relé de limpiaparabrisas HI, Relé IG 2)
31	20A	No usado
32	25A	Módulo de puerta del pasajero, Interruptor de ventana eléctrica trasera DER
33	10A	Módulo de control de aire acondicionado
35	7.5A	Módulo de control de llave inteligente, Interruptor de luz de freno
36	20A	MOTOR DE TECHO SOLAR
37	25A	Módulo de ventana eléctrica de seguridad del conductor, Módulo de puerta del conductor, Interruptor de ventana eléctrica trasera IZQ
38	15A	Interruptor de puerta de llenado de combustible (PUERTA_EXT)
39	10A	Interruptor de botón de arranque/parada, Módulo inmovilizador
40	15A	Módulo electrónico de señal de parada
41	20A	Interruptor manual del asiento del pasajero, Interruptor de soporte lumbar del pasajero
42	30A	AMP
43	10A	Audio, Unidad principal de A/V y navegación, BCM, AMP, Módulo MTS, Interruptor de espejo exterior eléctrico, Caja de fusibles y relés E/R (Relé de toma de corriente), AVM, D_RELOJ, CARGA USB - -
44	20A	Relé de bloqueo/desbloqueo de puerta, Relé de puerta trasera, Caja de relés ICM (Relé de bloqueo muerto)
45	30A	Módulo IMS del conductor, Interruptor manual del asiento del conductor, Interruptor de soporte lumbar del conductor

Panel de fusibles del compartimento del motor

N°	A	Descripción
-		RELEVO DE TOMA DE CORRIENTE
-		RELEVO DE ARRANQUE
-		RELEVO DEL DESCONGELADOR DELANTERO
-		RELEVO DEL SOPLADOR
-		RELEVO DEL LIMPIAPARABRISAS LO
-		RELEVO ACC
-		RELEVO IG1
-		RELEVO IG 2
-		RELEVO DEL VENTILADOR DE ENFRIAMIENTO
-		RELEVO DEL LIMPIAPARABRISAS HI
-		RELEVO DEL DESEMPAÑADOR TRASERO
-		RELEVO DE LA BOCINA
-		Unidad MDPS
-		Caja de Conexiones Inteligente (IPS 1 (4CH), IPS 2 (1CH), IPS 5 (1CH), Fusible - TECHO SOLAR 1, ASIENTO PASAJERO, ASIENTO CONDUCTOR), AIRE ACONDICIONADO TRASERO
-		Relevo del Soplador
-		Relevo del Desempañador Trasero
-		Módulo ESC, Conector de Verificación Multipropósito
-		Módulo ESC
-		Relevo del Ventilador de Enfriamiento
-		Caja de Conexiones Inteligente (Fusible - MÓDULO 1, LLAVE INTELIGENTE 4, TECHO SOLAR 2, LLAVE INTELIGENTE 1, Dispositivo de Corte Automático de Corriente de Fuga)
-	50A	Caja de Conexiones Inteligente (IPS 3 (4CH), IPS 6 (2CH), Fusible - TAPA DE COMBUSTIBLE, LUZ DE FRENO, BLOQUEO DE PUERTA, INTERRUPTOR DE FRENO), TAPA DE COMBUSTIBLE
-	40A	Caja ECU
-	40A	Sin Llave Inteligente: Interruptor de Encendido, Con Llave Inteligente - Relevo ACC, Relevo IG1
-	40A	Relevo de Arranque, Relevo IG 2, Sin Llave Inteligente: Interruptor de Encendido
-	30A	Toma de Corriente para Remolque
-	50A	Caja de Conexiones Inteligente (Fusible - CALENTADOR ASIENTO TRASERO, CALENTADOR ASIENTO DELANTERO, VENTANA ELÉCTRICA DERECHA, VENTANA ELÉCTRICA IZQUIERDA)
-	15A	Relevo de la Bocina
-	15A	Relevo del Descongelador Delantero
-	25A	Relevo de Toma de Corriente
-	30A	Módulo Inversor de CA
-	30A	Módulo de Puerta Trasera Eléctrica
-	15A	Módulo IDB
-	20A	ECM 4WD
-	10A	Sensor de Batería
-	10A	BCM, PCM
-	25A	Relevo del Limpiaparabrisas LO, Motor del Limpiaparabrisas Delantero
-	10A	A/T - Lámpara de Combinación Trasera (IN) IZQ/DER, Espejo Electrocrómico, Audio, Unidad Principal de Navegación A/V
-	7.5A	Módulo ESC
-	7.5A	PCM
-	15A	A/T: Interruptor de Rango de Transmisión
-	15A	Relevo de la Bomba de Combustible
-	15A	PCM
-	10A	Módulo IDB
-	10A	Relevo de la Bomba de Combustible
-	20A	Condensador, Bobina de Encendido #1/#2/#3/#4
-	10A	Válvula de Control de Purga, Válvula de Admisión Variable (G4KJ) Válvula de Control de Aceite #1/#2
-	15A	Sensor de Oxígeno (#1/#2/#3/#4), PCM, Sensor de Oxígeno (Abajo), Caja de Fusibles y Relevos del Motor (Relevo del Ventilador de Enfriamiento)
-	10A	Relevo de la Bocina de la Alarma Antirrobo
-		Herramienta para la extracción de los fusibles.
