Hyundai Santa Fe / Fusibles 2021

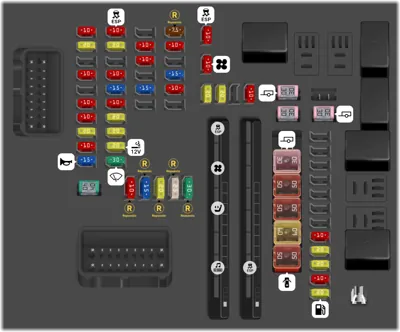

Panel de fusibles del compartimento del motor

Panel de fusibles del compartimento del motor
N°ADescripción
- Herramienta para la extracción de los fusibles.
- 10A Repuesto
- 15A Repuesto
- 20A Repuesto
- 25A Repuesto
- 30A Repuesto
1 10A TCM
2 20A Inyector #2/#4
4 10A Inyector #1/#3
6 10A PCM
7 10A Bomba de aceite electrónica [G4KN]
8 20A Toma de corriente del maletero
9 10A IBU, PCM
10 15A Relé de la bocina
11 10A Módulo ESC
12 20A PCM
14 10A [G4KN] Válvula de cierre del depósito, Controlador del ventilador de refrigeración, Válvula solenoide de la bomba de aceite variable, Válvula solenoide de control de purga, Válvula de control de aceite, Válvula solenoide de admisión variable, Relé del aire acondicionado [G4KP] Válvula de cierre del depósito, Controlador del ventilador de refrigeración, Válvula solenoide de la bomba de aceite variable, Válvula solenoide de control de purga, Válvula de control de aceite, Válvula solenoide de control RCV, Relé del aire acondicionado
15 15A Sensor de oxígeno (Arriba/Abajo)
17 20A Bobina de encendido #1/#2/#3/#4
18 20A Bloque de empalmes ICU (Fusible - ACC)
19 20A Toma de corriente delantera
20 30A Motor del limpiaparabrisas delantero, Relé del limpiaparabrisas delantero (Baja)
22 10A SCU
23 10A Unidad de radar delantero
25 15A PCM
27 7.5A Repuesto
28 10A TCM
30 15A PCM
31 10A Bloque de empalmes E/R (Relé de calefacción trasero)
33 40A Relé PDM (IG1)
34 10A Módulo ESC, Relé de la bomba de vacío, Bomba de vacío
35 10A Relé del ventilador, Módulo de control del aire acondicionado delantero
36 20A PCM, Bloque PCB (Relé E-CVT)
37 20A PCM, Bloque PCB (Relé E-CVT)
39 10A Relé de calefacción trasero, Espejo exterior del conductor/pasajero, Módulo de control del aire acondicionado delantero
40 30A Módulo de remolque
42 30A Unidad de portón trasero eléctrico
43 30A Módulo de remolque
45 30A Módulo de remolque
46 50A Relé del calentador PTC
47 50A Bloque de empalmes ICU (IPS 1 SPOC+/IPS 2/IPS 3/IPS 5/IPS 6/IPS 7/Relé de enclavamiento de carga a largo plazo, Relé de enclavamiento de carga a corto plazo)
48 60A Bomba de aceite electrónica [G4KP]
49 50A Bloque de empalmes ICU (Fusible - CERRADURA DE PUERTA, IBU1, IBU2, INTERRUPTOR DE FRENO, BLOQUEO INFANTIL, Asiento trasero (RH), TECHO SOLAR2)
57 10A SCU
58 20A ECM 4WD
59 20A Relé de la bomba de vacío
60 10A Sensor de batería
61 20A Relé de la bomba de combustible
62 Módulo ESC
63 Relé de arranque, Bloque PCB (Relé PDM (IG2))
64 Relé del ventilador
66 Bloque de empalmes ICU (Fusible - E-SHIFTER1, Asiento eléctrico (Conductor), Asiento eléctrico (Pasajero), Ventana eléctrica izquierda (LH), Asiento trasero (LH))
67 Bloque de empalmes ICU (IPS 8 SPOC+/IPS 10/IPS IPS 13/IPS 14/IPS 15)
69 Bloque de empalmes ICU (Fusible - MÓDULO8, - TECHO SOLAR1, AMP, Ventana eléctrica derecha (RH), Calefacción de asiento (Conductor/Pasajero))
70 Controlador del ventilador de refrigeración [BLDC 400W]
71 Controlador del ventilador de refrigeración [BLDC 600W]
72 SCU
73 Módulo inversor de CA
75 Relé de calefacción trasero
76 Bloque PCB (Relé E-CVT)
77 TCM
78 Bloque PCB (B+)
79 Módulo ESC
81 Unidad MDPS

Panel de fusibles del tablero de instrumentos

Panel de fusibles del tablero de instrumentos
N°ADescripción
1 7.5A (MÓDULO 4) Conector de Enlace de Datos, Interruptor de Luz de Freno, Unidad de Área del Conductor
2 15A (AIR BAG 1) Módulo de Control SRS, Sensor de Detección de Ocupante del Pasajero
3 - Vacío
4 7.5A (INTERRUPTOR DE FRENO) IBU, Interruptor de Luz de Freno
5 - Vacío
6 - Vacío
7 15A (MÓDULO 9) Módulo de Control de aire acondicionado Delantero, Unidad de Área de la Puerta del Conductor, Módulo de Compuerta Trasera Eléctrica, Convertidor DC-DC Bajo, Sensor de Alerta de Ocupante Trasero (ROA), Módulo de Control IMS del Conductor, Pantalla de Visualización Frontal (Head-Up Display), Espejo Exterior Eléctrico del Conductor/Pasajero
8 - Vacío
9 10A (MÓDULO 10) Unidad de Advertencia de Colisión de Punto Ciego Izquierda/Derecha (LH/RH), Cargador Inalámbrico Delantero
10 - Vacío
11 - Vacío
12 10A (IND. AIR BAG) Conjunto de Consola Superior, Tablero de instrumentos
13 - Vacío
14 7.5A (IBU 1) IBU
15 7.5A (MÓDULO 2) Salida del Inversor de CA, Módulo Inversor de CA, Módulo de Control de Ventilación de Aire Delantero, Módulo de Control de Calentador de Asiento Delantero, Módulo de Control de Calentador de 2do Asiento Izquierdo/Derecho
16 7.5A (MÓDULO 8) Interruptor de Luces de Emergencia, Solenoide de Llave, Luz Ambiental, Sensor de Lluvia, Unidad de Luz Ambiental, Luz Ambiental #1/#2
17 20A (CALEFACTOR DEL.) Conector de Enlace de Datos, Módulo de Control de Ventilación de Aire Delantero, Módulo de Control de Calentador de Asiento Delantero
18 15A (AIR BAG 2) Módulo de Control SRS
19 10A (E-SHIFTER1) Selector de Cambio Electrónico
20 7.5A (E-SHIFTER2) Selector de Cambio Electrónico
21 7.5A (MÓDULO 5) Unidad de Advertencia de Salida de Carril, Interruptor de Panel de Choque, IBU, Interruptor de Consola, ECM 4WD, Unidad de Monitor de Vista Envolvente, Interruptor de Consola Superior, Unidad de Asistencia para Evitar Colisiones de Estacionamiento
22 - Vacío
23 15A (IBU 2) IBU, Interruptor de Encendido, Unidad BLE (Bluetooth de Baja Energía), Unidad IAU (Unidad de Autenticación de Identidad), Manija Exterior de Llave Inteligente del Conductor/Pasajero
24 20A (TECHO SOLAR 2) Techo Solar Panorámico
25 7.5A (MÓDULO 1) IBU, Unidad IAU (Unidad de Autenticación de Identidad)
26 - Vacío
27 25A (VENTANA ELÉCTRICA DER.) Módulo de Ventana Eléctrica de Seguridad del Pasajero, Interruptor de Ventana Eléctrica del Pasajero, Interruptor de Ventana Eléctrica Trasera Derecha, Ventana Eléctrica de Seguridad Trasera Derecha
28 15A (ISG) Convertidor DC-DC Bajo (AMP), Tablero de instrumentos, Módulo de Control de aire acondicionado Delantero, Unidad Principal A/V y Navegación, Pantalla de Visualización Frontal (Head Up Display), Audio
29 25A (ASIENTO TRASERO (IZQ.)) Módulo de Control de Calentador de 2do Asiento Izquierdo, Actuador de Plegado de 2do Asiento Izquierdo
30 7.5A (TABLERO) Tablero de instrumentos, Pantalla de Visualización Frontal (Head Up Display)
31 10A (MDPS) Unidad MDPS * MDPS (Dirección Asistida por Motor) es lo mismo que EPS (Dirección Asistida Eléctrica).
32 7.5A (AIRE ACONDICIONADO) Bloque de Empalme E/R (Relé del Ventilador, Relé del Calentador PTC)
33 15A (BLOQUEO INFANTIL) Caja de Relés ICM (Relé de Bloqueo/Desbloqueo Infantil)
34 20A (BLOQUEO DE PUERTA) Relé de Bloqueo de Puerta, Relé de Desbloqueo de Puerta, Relé de Compuerta Trasera, Relé de Desbloqueo de Puerta del Conductor
35 10A (AIRE ACONDICIONADO TRASERO) indefinido
36 20A (TECHO SOLAR 1) Techo Solar Panorámico
37 - Vacío
38 - Vacío
39 25A (VENTANA ELÉCTRICA IZQ.) Módulo de Ventana Eléctrica de Seguridad del Conductor, Interruptor de Ventana Eléctrica Trasera Izquierda, Ventana Eléctrica de Seguridad Trasera Izquierda
40 7.5A (MÓDULO 3) IBU
41 7.5A (MÓDULO 6) Audio, Unidad Principal A/V y Navegación, Teclado A/V y Navegación, Módulo de Control de aire acondicionado Delantero, Cargador Inalámbrico Delantero, Espejo Electrocrómico, Convertidor DC-DC Bajo
42 15A (LAVADOR) Interruptor Multifunción
43 - Vacío
44 25A (ASIENTO TRASERO (DER.)) Módulo de Control de Calentador de 2do Asiento Derecho, Actuador de Plegado de 2do Asiento Derecho
45 15A (LIMPIAPARABRISAS TRASERO) Relé del Limpiaparabrisas Trasero, Motor del Limpiaparabrisas Trasero
46 25A (AMP) Convertidor DC-DC Bajo (Con AMP)
47 7.5A (ACC) IBU, Cargador USB Delantero, Convertidor DC-DC Bajo, Cargador USB Trasero Izquierdo/Derecho (LH/RH), Unidad IAU (Unidad de Autenticación de Identidad)
48 30A (ASIENTO ELÉCTRICO (PASAJERO)) Interruptor Manual del Asiento del Pasajero
49 30A (ASIENTO ELÉCTRICO (COND.)) Módulo de Control IMS del Conductor, Interruptor Manual del Asiento del Conductor
