Caja de fusibles en el motor Tipo 1
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| - | COND FAN HI-1 | ||
| - | HEAD LP LO | ||
| - | AIRE ACONDICIONADO | ||
| - | ARRANCADOR | ||
| - | RAD FAN HI-1 | ||
| - | CON FAN LO | ||
| - | COND FAN HI-2 | ||
| - | CLAXON | ||
| - | RAD FAN HI-2 | ||
| - | LUZ ANTINIEBLA DELANTERA | ||
| - | HEAD LP HI | ||
| - | MOTOR DEL LIMPIAPARABRISAS | ||
| - | RAD FAN LO | ||
| 1 | 20A | Bomba de combustible | |
| 2 | 30A | Faros (LO) | |
| 2 | 15A | Faros (LO) | |
| 3 | 10A | ABS | |
| 4 | 10A | Inyector | |
| 5 | 10A | Compresor de aire acondicionado | |
| 6 | 20A | Relé ATM | |
| 7 | 30A | Relé de la unidad de control del motor | |
| 8 | 20A | Bobina de encendido | |
| 9 | 15A | Sensor de oxígeno | |
| 10 | 15A | Unidad de control del motor | |
| 11 | 10A | Claxon | |
| 12 | 15A | Faros (HI) | |
| 13 | 20A | Lavado de faros | |
| 14 | 30A | DRL | |
| 14 | 15A | DRL | |
| 15 | 15A | Luces antiniebla delanteras | |
| 17 | 30A | Fusible de repuesto | |
| 18 | 20A | Fusible de repuesto | |
| 19 | 15A | Fusible de repuesto | |
| 20 | 10A | Fusible de repuesto | |
| 22 | 30A | Soplador | |
| 23 | 30A | Fusible de potencia 2 | |
| 24 | 20A | Amplificador de potencia | |
| 25 | 15A | Techo solar | |
| 26 | 20A | Luces traseras | |
| 27 | 30A | Fusible de potencia 1 | |
| 28 | 10A | ECU | |
| 29 | 30A | Desempañador de la ventana trasera | |
| 33 | 20A | Ventilador del condensador | |
| 34 | 40A | Ventana eléctrica | |
| 35 | 30A | Interruptor de encendido | |
| 36 | 20A | ABS | |
| 37 | 40A | ABS | |
| 38 | 30A | Interruptor de encendido | |
| 39 | 30A | Motor del ventilador del radiador |
Caja de fusibles en el motor tipo 2
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| - | FARO BAJO | ||
| - | AIRE ACONDICIONADO | ||
| - | ARRANCADOR | ||
| - | VENTILADOR DEL RADIADOR ALTO-1 | ||
| - | VENTILADOR DEL CONDENSADOR BAJO | ||
| - | VENTILADOR DEL CONDENSADOR ALTO-2 | ||
| - | CLAXON | ||
| - | VENTILADOR DEL RADIADOR ALTO | ||
| - | ANTINIEBLA DELANTERO | ||
| - | FARO ALTO | ||
| - | MOTOR DEL LIMPIAPARABRISAS | ||
| - | VENTILADOR DEL RADIADOR-2 | ||
| 1 | 20A | Bomba de combustible | |
| 2 | 15A | Faros (BAJOS) | |
| 2 | 30A | Faros (BAJOS) | |
| 3 | 10A | ABS | |
| 4 | 10A | Inyector | |
| 5 | 10A | Compresor de aire acondicionado | |
| 6 | 20A | Relé de ATM | |
| 7 | 30A | Relé de la unidad de control del motor | |
| 8 | 20A | Bobina de encendido | |
| 9 | 15A | Sensor de oxígeno | |
| 10 | 15A | Unidad de control del motor | |
| 11 | 10A | Hom | |
| 12 | 15A | Faros (ALTOS) | |
| 13 | 20A | - | |
| 14 | 30A | DRL | |
| 14 | 15A | DRL | |
| 15 | 15A | Luces antiniebla delanteras | |
| 17 | 30A | Fusible de repuesto | |
| 18 | 20A | Fusible de repuesto | |
| 19 | 15A | Fusible de repuesto | |
| 20 | 10A | Fusible de repuesto | |
| 22 | 30A | Soplador | |
| 23 | 30A | Fusible de potencia 2 | |
| 24 | 20A | Amplificador de potencia | |
| 25 | 15A | Techo solar | |
| 26 | 20A | Luces traseras | |
| 27 | 30A | Fusible de potencia 1 | |
| 28 | 10A | ECU | |
| 29 | 30A | Desempañador de la ventana trasera | |
| 31 | 15A | Faro (Bajo) | |
| 33 | 20A | Ventilador del condensador | |
| 34 | 40A | Ventana eléctrica | |
| 35 | 30A | Interruptor de encendido | |
| 36 | 20A | ABS | |
| 37 | 40A | ABS | |
| 38 | 30A | Interruptor de encendido | |
| 39 | 30A | Motor del ventilador del radiador |

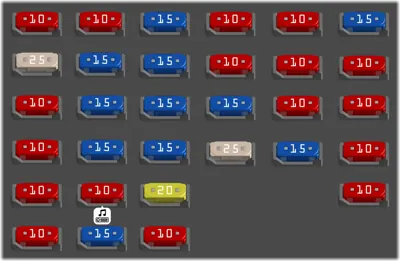

Panel de fusibles interior
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | (RR HTD IND) Desempañador de la ventana trasera, Calefaccionado del espejo retrovisor exterior | |
| 2 | 25A | (P/SEAT) Asiento eléctrico | |
| 3 | 10A | (A/CON SW) Sistema de aire acondicionado | |
| 4 | 10A | (START) Interruptor del motor | |
| 5 | 10A | (TAIL(LH)) Luces de posición, Luces de la placa de matrícula, Luces traseras | |
| 6 | 10A | (TAIL(RH)) Luces de posición, Luces de la placa de matrícula, Luces traseras | |
| 7 | 10A | (HAZARD) Luz de emergencia, Luces de señalización | |
| 8 | 15A | (T/LID OPEN) Apertura remota del maletero | |
| 9 | 15A | (ACC SOCKET) Toma de corriente | |
| 10 | 15A | (SP1) Repuesto | |
| 11 | 10A | (AUDIO) Audio | |
| 12 | 15A | (C/LIGHTER) Encendedor de cigarros | |
| 13 | 15A | (RR FOG) Luz antiniebla trasera | |
| 14 | 15A | (STOP LP) Luces de freno | |
| 15 | 15A | (S/HTR) Calefacción del asiento | |
| 16 | 15A | (SP2) Repuesto | |
| 17 | 20A | (WIPER) Limpiaparabrisas | |
| 18 | 10A | (EPS) | |
| 19 | 10A | (A/CON) Sistema de aire acondicionado | |
| 20 | 10A | (H/LP) Faro | |
| 21 | 15A | (A/BAG) Airbag | |
| 22 | 25A | (P/SEAT (RH)) Asiento eléctrico | |
| 23 | 10A | (ETACS) ETACS, Sistema de entrada sin llave, Sistema de bloqueo de puertas | |
| 24 | 10A | (A/BAG IND) Airbag | |
| 25 | 10A | (B/UP) Luces de reversa | |
| 26 | 15A | (SP4) Repuesto | |
| 27 | 15A | (DR LOCK) Bloqueo de puertas eléctrico | |
| 28 | 10A | (T/SIG) Luces de señalización | |
| 29 | 10A | (CLUSTER) Tablero de instrumentos | |
| 30 | 10A | (D/CLOCK) Reloj digital | |
| 31 | 10A | (ROOM LP) Luces interiores, Luces de advertencia del borde de la puerta delantera |
