Hyundai Sonata / Fusibles 2019

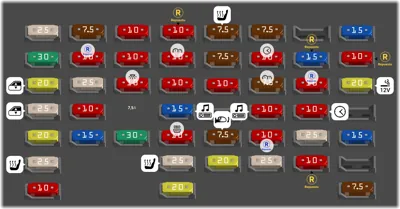

Panel de fusibles del panel de instrumentos

Panel de fusibles del panel de instrumentos
N°ADescripción
- 25A Módulo del elevalunas eléctrico de seguridad del conductor
- 30A Interruptor manual del asiento del acompañante
- 20A Interruptor principal del elevalunas eléctrico, módulo del elevalunas eléctrico trasero IZQ
- 25A Interruptor principal del elevalunas eléctrico, módulo del elevalunas eléctrico trasero DCH, módulo de la puerta del acompañante, Interruptor del elevalunas eléctrico del acompañante
- 20A Relé de bloqueo de las puertas, relé de desbloqueo de las puertas
- 25A Módulo de asiento con ventilación de aire delantero, módulo del calefactor del asiento delantero
- 10A Interruptor de la luz de freno, módulo del inmovilizador, módulo de control de la llave inteligente
- 7.5A BCM, módulo de control de la llave inteligente
- 25A Módulo del elevalunas eléctrico de seguridad del acompañante
- 15A Módulo de control de la llave inteligente
- 10A Relé de la puerta del maletero, compuerta de llenado de combustible e interruptor de la puerta del maletero
- 10A Módulo de la puerta del conductor/acompañante
- 10A Luz de la guantera, ilum. llave de encendido e interruptor de advertencia de las puertas, interruptor de la luz de cortesía delantera IZQ/DCH, luz de la consola del techo, luz del habitáculo, luz personal trasera IZQ/DCH, luz del maletero, luz de la puerta del conductor/acompañante
- 30A Interruptor manual del asiento del conductor, módulo IMS del conductor
- 10A Interruptor manual asiento del conductor, módulo IMS del conductor
- 10A Tablero de instrumentos
- 10A Módulo del inmovilizador, módulo de control de llave inteligente
- 15A Audio, A/V y unidad principal de navegación, Reproductor CD
- 10A Módulo de la puerta del conductor/acompañante, tablero de instrumentos, reloj digital, módulo IMS del conductor, sensor de lluvia, luz automática y fotosensor, caja de relés ICM (relé de doblado/desdoblado del retrovisor exterior), módulo de control A/C, módulo de la cortina trasera, conector de enlace de datos, BCM, Módulo de control de presión del neumático, cargador sin cables, módulo de llamada electrónica
- 25A Módulo del calefactor del asiento trasero
- 20A Motor del techo solar panorámico
- 7.5A Módulo de asiento con ventilación de aire delantero, módulo del calefactor del asiento delantero, módulo del calefactor del asiento trasero, módulo de la cortina trasera
- 7.5A Unidad MDPS
- 10A BCM, interruptor del modo deportivo, interruptor de la luz de freno, Luz DBL IZQ/DCH, módulo de control DBL, dispositivo de nivelación automática de los faros
- 20A Módulo electrónico de la señal de freno
- 7.5A Solenoide de la llave, módulo de la puerta del conductor/acompañante, Manilla exterior de la llave inteligente del conductor/acompañante, retrovisor exterior eléctrico del conductor/acompañante
- 20A Motor del techo solar panorámico
- 7.5A Módulo de control A/C, bloque de conexiones E/R (relé 3 relé del ventilador)
- 10A AMP, interruptor del retrovisor eléctrico exterior, reloj digital, audio, A/V y unidad principal de navegación, módulo de control de llave inteligente, Reproductor CD, módulo de llamada electrónica, BCM, cargador sin cables, bloque de conexiones E/R (Relé 5 Relé de salida eléctrica)
- 7.5A Tablero de instrumentos
- 10A Conector de comprobación multifunción, módulo de control del aire acondicionado, audio, unidad principal de navegación y A/V, retrovisor electrocrómico, módulo de ventilación de aire del asiento delantero, módulo del calefactor del asiento trasero, interruptor del panel de protección, módulo de llamada electrónica, IND. palanca de cambios A/T, módulo del dispositivo de nivelación automática de los faros, IZQ/DCH, luz DBL IZQ/DCH, sensor de altura trasera
- 25A AMP (JBL/MOBIS)
- 15A BCM
- 10A Interruptor de la consola delantera, radar de detección del punto muerto IZQ/DCH, interruptor de la tapa de llenado de combustible y de la puerta del maletero, unidad de control de crucero inteligente, sensor de ayuda al estacionamiento delantero, sensor de ayuda al estacionamiento trasero, unidad de cámara multifunción, módulo de control de presión de los neumáticos, reloj digital, módulo IMS del conductor, AMP (MOBIS)
- 25A Bloque PCB (fusible F1/F2/F7/F8)
- 15A Interruptor multifunción (interruptor limpiaparabrisas lento y lavaparabrisas)
- 20A Mechero y salida eléctrica delantera 2
- 15A Módulo de control SRS
- 7.5A [Sin llave inteligente e INMO.] Caja de relés ICM (relé de la alarma antirrobo) [Con llave inteligente / INMO-A/T] Interruptor del margen de transmisión, PCM [G4KJ/G4KH] [Con llave inteligente / INMO-M/T] Bloqueo del encendido y embrague
- 10A Repuesto
- 10A Repuesto
- 10A Repuesto
- 15A Repuesto
- 10A Repuesto
- 10A Repuesto
- 10A Repuesto
- 10A 10 MODULE
- 7,5A MEMORY 2
- - Sin datos
- - Sin datos
- - Sin datos
- - Sin datos
- FUSE SWITCH

Panel de fusibles del compartimento del motor

Panel de fusibles del compartimento del motor
N°ADescripción
- FUSE PULLER
- E-CVTT
- Sin datos
- COOLING FAN 1
- COOLING FAN 2
- START
- FUEL PUMP
- H/LAMP HI
- Sin datos
- BLOWER
- POWER OUTLET
- Sin datos
- REAR HEATED
- 20A Relé 6 (relé del faro DRL)
1 [Sin llave inteligente] relé 8 (relé de arranque), interruptor de encendido, [Con llave inteligente] relé 8 (relé de arranque), Bloque PCB (relé ENC2)
2 TCU 3
3 Relé 3 (relé del ventilador)
4 Módulo de control ABS, módulo de control ESP
5 Relé 1 (relé del calefactor trasero)
6 Sin datos
7 Bloque de conexiones inteligente (IPS2, IPS3)
8 [Sin G4KE / Oriente Medio] Relé 11 (relé del ventilador de refrigeración), relé 12 (relé del ventilador de refrigeración)
9 [Con G4KE / Oriente Medio] Relé 11 (relé del ventilador de refrigeración), relé 12 (relé del ventilador de refrigeración)
10 Unidad MDPS
11 Módulo de control ABS, Módulo de control ESP, conector de comprobación multiusos
12 [Sin llave inteligente] Interruptor de encendido, [Con llave inteligente] bloque PCB (relé ENC1/ACC)
13 TCU 4
14 Relé 5 (relé de toma de corriente)
15 Sin datos
16 Bloque de conexiones inteligente (IPS1, IPS4, IPS5, IPS6, IPS7, fusible - F36)
17 Sin datos
18 Bloque PCB (relé de control del motor, fusible - F4/F5/F6/F13/F14/F22)
19 Bloque de conexiones inteligente (relé del elevalunas eléctrico, fusible F1/F2/F10/F13/F17/F18/F23/F24/F29/F30)
20 MDPS 2
21 20A [G4KJ/G4KH] PCM
22 20A [G4KJ/G4KH] PCM
23 Sin datos
24 20A Relé 7 (relé deshelador)
25 Sin datos
26 Sin datos
27 20A Relé 4 (relé faro carretera)
28 20A [G4KH] bomba de vacío
29 40A [G4KJ/G4KH] Relé 9 (relé E-CVVT)
30 Sin datos
31 40A Bloque de conexiones inteligente (dispositivo de corte automático de fugas de corriente, fusible F15/F21/F22, fusible - F5/F6/F7/F12)
32 10A Módulo de control del aire acondicionado (Aire acondicionado automático)
33 10A Relé del limpiaparabrisas delantero (velocidad rápida)/(velocidad lenta), motor del limpiaparabrisas, ECM/PCM, BCM
34 10A Módulo de control A/C, retrovisor eléctrico exterior del conductor/acompañante
35 10A [G4KH] Bomba de vacío, interruptor de vacío
36 10A PCM/ECM
37 20A Salida eléctrica delantera n° 1
38 20A Relé de la bocina, caja de relés ICM (relé de la alarma antirrobo)
39 30A Relé de potencia del limpiaparabrisas
40 10A Repuesto
41 15A [A/T] Interruptor de la relación de cambio [M/T] Fusible F10
42 10A Modulo de control ABS, modulo de control ESP
43 20A Salida eléctrica trasera, reproductor CD
44 10A [A/T] PCM, interruptor de la relación de cambio, módulo de la cortina trasera, retrovisor electrocrómico, módulo de llamada electrónica, luz de combinación trasera (entrada) IZQ/DCH [M/T] Fusible - F7, interruptor de la luz de marcha atrás
45 15A Sensor de oxígeno (anterior)/(posterior)
46 20A Bobina de encendido n° 1,2,3,4, condensador (G4KE/G4NA)
47 10A PCM/ECM
48 10A PCM
49 10A Repuesto
50 15A Repuesto
51 15A Repuesto
52 - Sin datos
53 20A PCM/ECM
54 15A [G4KE/G4NA] Inyector n°1/2/3/4
55 10A Bloque de conexiones E/R (Relé 7/Relé 11/Relé 12), válvula solenoide de control de purga [G4KJ] Válvula solenoide de admisión variable, válvula de control de aceite [G4KH] Válvula de control de aceite, válvula solenoide de control RCV [G4KE] Válvula solenoide de admisión variable, sensor de posición del cigüeñal, válvula de control de aceite n° 1/2, sensor de posición del árbol de levas n° 1/2 [G4NA] Válvula solenoide de admisión variable, válvula de control de aceite n° 1/2, sensor de posición del árbol de levas n° 1/2
56 10A Sensor de la batería
57 7.5A Repuesto
58 10A Repuesto
59 15A Repuesto
60 20A Repuesto
61 25A Repuesto
62 30A Repuesto
