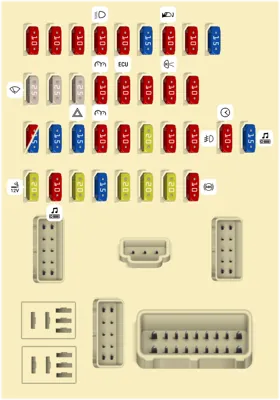

Panel de fusibles interior
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | (DRL) BCM (opcional) | |
| 2 | 10A | (S/HTD DRI) Interruptor calefacción asiento conductor (opcional) | |
| 3 | 10A | (BCM) BCM | |
| 4 | 10A | (H/LP) Relé de las luces de cruce y de carretera | |
| 5 | 10A | (HTR) Relé del ventilador delantero/trasero, módulo de control del aire acondicionado delantero/trasero, relé del ventilador del condensador, retrovisor electrocrómico. Relé del calefactor del PTC [D4CB], válvula solenoide EGR [D4BH] | |
| 6 | 15A | (RR WIPER) Sin Datos | |
| 7 | 10A | (MIRR HTD) Módulo de control del aire acondicionado delantero, retrovisor exterior eléctrico y desempañador IZQ/DCH | |
| 8 | 10A | (START) Relé de inicio. Relé de la alarma antirrobos | |
| 9 | 25A | (FRT WIPER) Motor escobilla parabrisas, relé escobilla parabrisas | |
| 10 | 25A | (P/WDW LH) Interruptor principal del elevalunas eléctrico, Interruptor del elevalunas eléctrico IZQ | |
| 11 | 25A | (P/WDW RH) Interruptor principal del elevalunas eléctrico, Interruptor del elevalunas eléctrico DCH | |
| 12 | 10A | (A/BAG IND) Tablero de instrumentos | |
| 13 | 10A | (ECU) Sensor de velocidad del vehículo, ECM, sensor de flujo de aire[D4CB], bomba de inyección [D4BH], TCM, sensor de advertencia del filtro de combustible. | |
| 14 | 10A | (T/SIG LP) Interruptor de emergencia | |
| 15 | 10A | (B/UP LP) Relé de las luces de reversa, interruptor de las luces de reversa, interruptor del margen de la transmisión. | |
| 16 | 10A | (B/ALARM) Relé claxon alarma antirrobo | |
| 17 | 10A | (RR P/OUTLET) Sin Datos | |
| 17 | 15A | (RR P/OUTLET) Sin Datos | |
| 18 | 15A | (FUEL LID) Relé de la puerta de llenado de combustible | |
| 19 | 15A | (HAZARD) Relé emergencia, interruptor emergencia | |
| 20 | 10A | (CLUSTER) Tablero de instrumentos, BCM, módulo de control del inmovilizador [D4BH], relé aire acondicionado [D4BH], resistencia del generador | |
| 21 | 10A | (BWS) Zumbador | |
| 22 | 20A | (AMP WOOFER) Sin Datos | |
| 23 | 10A | (A/BAG) Módulo de control SRS | |
| 24 | 10A | (FRT FOG LP) Relé faro antiniebla | |
| 25 | 20A | (C/LIGHTER) Mechero, toma de corriente delantera | |
| 26 | 10A | (AUDIO-2) Audio, Reloj digital, BCM, interruptor del retrovisor exterior eléctrico. | |
| 27 | 20A | (SAFETY PWR) Sin Datos | |
| 28 | 15A | (STOP LP) Interruptor luz de freno | |
| 29 | 20A | (RR S/ROOF) Sin Datos | |
| 30 | 20A | (FRT S/ROOF) Sin Datos | |
| 31 | 20A | (DR LOCK) Relé bloqueo/desbloqueo puertas | |
| 32 | 10A | (ABS) Módulo de control ABS/ESP, interruptor ESP [D4CB] | |
| 33 | 10A | (ROOM LP) Reloj digital, tablero de instrumentos, luz de cortesía IZQ/DCH Luz de paso IZQ/DCH, luz de carga, interruptor de la luz del habitáculo Interruptor de advertencia de la puerta, conector del vínculo de datos, BCM, interruptor de la luz del tocador IZQ/DCH, luz de la consola del techo | |
| 34 | 15A | (AUDIO-1) Sistema de audio | |
| 35 | 15A | (RR FOG LP) Relé del piloto antiniebla trasero |
Panel de fusible interior (Lado posterior)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé del ventilador trasero | ||
| - | Relé de la luz trasera | ||
| - | Relé del ventilador delantero | ||
| - | Relé, desempañador trasero |
Caja de fusibles en el compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| - | Relé del motor de arranque | ||
| - | Relé de control del motor | ||
| - | Relé de la bocina | ||
| - | Relé de faros, luz alta | ||
| - | Relé de luz trasera | ||
| - | Relé del limpiaparabrisas delantero | ||
| - | Relé de faros, luz baja | ||
| - | Relé de aire acondicionado | ||
| - | Relé del ventilador del condensador 1 | ||
| - | Ventilador del radiador | ||
| - | Relé del calefactor del filtro de combustible | ||
| 1 | 150A | Caja de fusibles y relés No. 1 en el compartimento del motor, fusibles 12, 13, 15, 17 - 19 Alternador Caja de fusibles y relés No. 2 en el compartimento del motor | |
| 2 | 40A | Interruptor de encendido Relé del motor de arranque | |
| 3 | 50A | Caja de fusibles y relés en el compartimento de pasajeros, fusibles 16, 24, 31, 33, 34 | |
| 4 | 40A | Interruptor de encendido | |
| 5 | 30A | Caja de fusibles y relés en el compartimento de pasajeros, fusibles 18, 19, 27 Conector de verificación multipropósito O Caja de fusibles y relés en el compartimento de pasajeros, fusibles 18, 19, 27 Conector de verificación multipropósito Relé de ventana eléctrica | |
| 6 | 40A | Caja de fusibles y relés en el compartimento de pasajeros, fusibles 28, 31 | |
| 7 | 30A | Relé de control del motor | |
| 7 | 20A | Relé de control del motor | |
| 8 | 10A | TCM | |
| 9 | 10A | Relé de la bocina | |
| 10 | 20A | Unidad de control del calefactor de combustible | |
| 10 | 15A | BOMBA DE COMBUSTIBLE | |
| 10 | 10A | ALTERNADOR | |
| 11 | 15A | Relé de faros, luz alta | |
| 12 | 40A | Relé del ventilador delantero | |
| 13 | 40A | Relé del desempañador trasero | |
| 14 | 40A | ABS 1 / VENTILADOR TRASERO | |
| 15 | 40A | Relé del ventilador trasero | |
| 16 | 40A | ABS 2 | |
| 17 | 30A | Relé del ventilador del condensador 1 | |
| 18 | 30A | Relé del calefactor del filtro de combustible o no usado | |
| 19 | 10A | Relé de aire acondicionado | |
| 21 | 10A | Repuesto | |
| 22 | 15A | Repuesto | |
| 23 | 20A | Repuesto | |
| 24 | 25A | Repuesto | |
| 25 | 10A | Faro izquierdo Luz trasera izquierda combinada Luz de matrícula izquierda | |
| 26 | 10A | Faro derecho Luz trasera derecha combinada Luz de matrícula derecha | |
| 27 | 10A | Faro izquierdo Nivelación del faro izquierdo | |
| 28 | 10A | Faro derecho Actuador de nivelación del faro izquierdo Actuador de nivelación del faro derecho | |
| 29 | 10A | Relé de aire acondicionado Interruptor de luz de freno O Relé de aire acondicionado Relé del ventilador del condensador 1 Sensor de oxígeno Calefactor PTC, relé 1 Interruptor de luz de freno | |
| 30 | 15A | Sensor de posición del árbol de levas Relé de bujía incandescente Actuador de recirculación de gases de escape Válvula solenoide del turbocompresor de geometría variable (VGT) Válvula solenoide de control de wastegate Válvula de cierre del colector de admisión Unidad de control del inmovilizador O Interruptor de luz de freno o no usado Unidad de control del inmovilizador Actuador de velocidad de ralentí Sensor de posición del árbol de levas | |
| 31 | 15A | BOBINA DE ENCENDIDO | |
| 31 | 10A | ECU | |
| 32 | 20A | Unidad de control del motor o no usado |
Compartimento de pasajeros (caja de fusibles adicional).
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de luz antiniebla trasera | ||
| - | Relé de luz antiniebla delantera | ||
| - | Unidad de intermitentes | ||
| - | Relé de luces de emergencia o no utilizado | ||
| - | Relé del sistema de alarma de seguridad | ||
| - | Relé de bocina del sistema de seguridad | ||
| - | Relé del limpiaparabrisas trasero | ||
| - | Relé de cierre de puertas | ||
| - | Relé de apertura de puertas |
Panel de fusibles auxiliar del compartimento del motor (motor diesel - tipo 2)
| N° | A | Descripción | |
|---|---|---|---|
| - | ECM (D4BH) | ||
| - | CALEFACTOR PTC 1 | ||
| - | CALEFACTOR PTC 2 | ||
| - | CALEFACTOR PTC 3 | ||
| - | DCU | ||
| - | BOMBA DE COMBUSTIBLE | ||
| - | SENSOR DCU | ||
| 1 | 20A | DCU | |
| 3 | 20A | DCU | |
| 4 | 20A | DCU | |
| 5 | 40A | (PTC 1) Relé del calefactor PTC #1 | |
| 6 | 40A | (PTC 2) Relé del calefactor PTC #2 | |
| 7 | 40A | (ABS 1) Módulo de control ABS/ESP | |
| 8 | 40A | (ABS 2) Módulo de control ABS/ESP | |
| 9 | 60A | (DCU) | |
| 10 | 40A | (PTC 3) Relé del calefactor PTC #3 | |
| 14 | 20A | SENSOR DCU | |
| 15 | 20A | BOMBA DE COMBUSTIBLE | |
| 16 | 15A | ECU | |
| 17 | 80A | (GLOW) Relé de la bujía de incandescencia |
