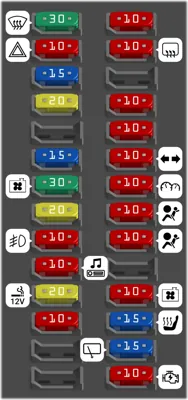

Fusiblera del Salpicadero
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 30A | Desempañador | |
| 2 | 10A | Luces de emergencia | |
| 3 | 15A | Luces de parada | |
| 4 | 20A | Transferencia | |
| 6 | 15A | Techo corredizo | |
| 7 | 30A | Ventilador motor | |
| 8 | 20A | Cierre de las puertas eléctrico | |
| 9 | 10A | Luz de niebla trasera | |
| 10 | 10A | Audio, reloj | |
| 11 | 20A | Encendedor de cigarrillos, Enchufe accesorio | |
| 12 | 10A | Retrovisor exterior plegable | |
| 15 | 10A | Interruptor A/C | |
| 16 | 10A | Desempañador ventana trasera, Calefactor retrovisor externo | |
| 18 | 10A | TCM, ECM (COVEC-F), TCM (EST), Interruptor cambio | |
| 19 | 10A | Advertencia trasera, Luz trasera superior, Retrovisor interior | |
| 20 | 10A | Luz intermitente | |
| 21 | 10A | Cuadro de instrumentos, ETACM, Sensor de velocidad intermitentes | |
| 22 | 10A | Airbag | |
| 23 | 10A | Ind. airbag, Módulo de control ABS | |
| 25 | 10A | Relé ventilador y A/A, ETACM, Desempañador | |
| 26 | 15A | Calefacción asiento | |
| 27 | 15A | Techo corredizo, Sensor de lluvia, Limpiaparabrisas trasero | |
| 28 | 10A | Arranque |
Fusibles del Compartimento Motor (No.2)
| N° | A | Descripción | |
|---|---|---|---|
| - | GLOW, A/HTR1 | ||
| - | HORN | ||
| - | FR FOG | ||
| 1 | 100A | Relé encendido resistencia | |
| 2 | 120A | Caja de relés y fusibles del compartimento motor #1 | |
| 3 | 50A | Caja de fusibles del compartimento de los pasajeros (1,2,3,4,5), Caja de relés y fusibles del compartimento motor #2 (8,9) | |
| 4 | 30A | Alternador | |
| 5 | 30A | Sin uso | |
| 6 | 50A | Sin uso | |
| 7 | 20A | Relé control motor (COVEC_F)/(Gasolina) | |
| 8 | 10A | Relé bocina | |
| 9 | 15A | Faro delantero antiniebla | |
| 10 | 10A | Sin uso | |
| 11 | 10A | Módulo de control EGR, ECM (COVEC-F) | |
| 12 | 10A | Sin uso |
Fusibles del Compartimento Motor (No.1)
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| - | (C/FAN 1) Electroventilador de enfriamiento | ||
| - | (C/FAN 2) Electroventilador de enfriamiento | ||
| - | DSL ENG C/FAN 3 | ||
| - | CRI | ||
| - | INHIBITOR | ||
| - | TCI FAN | ||
| - | (T/LP) Luces traseras | ||
| - | (H/LP(LO)) Faros de luz baja | ||
| - | (H/LP(HI)) Faros de luz alta | ||
| - | RESISTOR W/DIODE | ||
| - | (COMP) Compresor de aire acondicionado | ||
| - | (ACC SOCKET) Encendedor de cigarrillos / enchufes de corriente | ||
| - | (START) Sistema de arranque | ||
| - | EBD W/LP | ||
| - | ABS W/LP | ||
| - | (FR WIP) Limpiaparabrisas delanteros | ||
| 1 | 50A | (BATT 2) Sistema de carga | |
| 2 | 30A | (IGN 2) Encendido | |
| 3 | 40A | (A/CON) Aire acondicionado | |
| 4 | 40A | (ABS 1) Sistema de frenos antibloqueo | |
| 5 | 30A | (P/WDW) Ventanas eléctricas | |
| 6 | 40A | (LAMP) Faros | |
| 7 | 20A | (ABS 2) Sistema de frenos antibloqueo | |
| 9 | 20A | (FUEL PUMP) Bomba de combustible | |
| 10 | 15A | FUEL FILTER HEATER | |
| 11 | 15A | (H/LP(LO)) Faros de luz baja | |
| 12 | 15A | (H/LP(HI)) Faros de luz alta | |
| 14 | 10A | (A/CON COMP) Compresor de aire acondicionado | |
| 15 | 10A | TCI F/MTR | |
| 17 | 15A | AV/NAVI UNIT | |
| 18 | 15A | DSL ENG ECU | |
| 19 | 15A | DSL ENG ECU | |
| 20 | 15A | CRI ECU | |
| 21 | 10A | (TAIL LP(LH)) Luz trasera izquierda | |
| 22 | 10A | (TAIL LP(RH)) Luz trasera derecha | |
| 23 | 10A | ABS W/LP | |
| 24 | 10A | RELAYS | |
| 25 | 10A | ABS UNIT | |
| 26 | 10A | AUTO CRUISE | |
| 27 | 15A | (FR WIPER) Limpiaparabrisas delanteros | |
| 28 | 25A | (P/SEAT) Asiento de ajuste eléctrico | |
| 29 | 20A | (ACC SOCKET) Encendedor de cigarrillos / enchufes de corriente | |
| 30 | 10A | UNIT | |
| 31 | 15A | (ROOM LP) Luces interiores |
