Caja de fusibles en el compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Fusible 6 (15A), Fusible de Audio (10A) | ||
| - | Fusible 14 (10A) | ||
| - | Relé de faro (Alto) | ||
| - | Relé DRL | ||
| - | Relé de faro (Bajo) | ||
| - | Relé de luz antiniebla delantera | ||
| - | Relé del ventilador | ||
| - | Relé del ventilador del radiador | ||
| - | Relé del claxon | ||
| - | Relé del aire acondicionado | ||
| - | Relé de luz trasera | ||
| - | Relé del ventilador del condensador | ||
| 1 | 30A | Control del ventilador | |
| 2 | 40A | Faros, Luces traseras | |
| 3 | 30A | Fuente de energía de encendido | |
| 4 | 30A | Ventanas eléctricas | |
| 5 | 30A | Control ABS | |
| 5 | 20A | Control ABS | |
| 6 | 20A | Relé de control del motor | |
| 7 | 20A | Control del ventilador del condensador del aire acondicionado | |
| 8 | 100A | Generador | |
| 9 | 10A | (LUZ TRASERA (IZQ)) Luces traseras izquierdas | |
| 11 | 10A | (LUZ TRASERA (DER)) Luces traseras derechas | |
| 12 | 10A | Control de condición del aire acondicionado | |
| 13 | 15A | (LUZ ANTINIEBLA DELANTERA) Luces antiniebla delanteras | |
| 14 | 10A | (CLAXON) Claxon | |
| 15 | 15A | (FARO (BAJO)) Faros | |
| 16 | 10A | (AUDIO) Audio, TCM, ECM | |
| 17 | 15A | (FARO (ALTO)) Faros | |
| 19 | 50A | Fuente de energía de la batería | |
| 20 | 30A | Control ABS | |
| 21 | 30A | Control del ventilador del radiador |

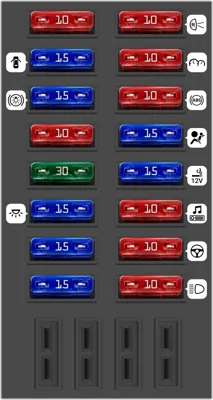

Caja de fusibles interior
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Controles de aire acondicionado | |
| 2 | 15A | Cerraduras eléctricas de puertas | |
| 3 | 15A | Luces de freno, Bloqueo de llave de encendido, Bloqueo de cambio A/T | |
| 4 | 10A | Luces de advertencia de emergencia | |
| 5 | 30A | Desempañador de vidrio trasero | |
| 6 | 15A | Luces interiores, Reloj | |
| 7 | 15A | Limpiaparabrisas y lavador trasero | |
| 8 | 15A | Limpiaparabrisas y lavador delantero, ETACS | |
| 9 | 10A | Luces de reversa, TCM, ECM | |
| 10 | 10A | Tablero de instrumentos | |
| 11 | 10A | ABS | |
| 12 | 15A | Bolsa de aire | |
| 13 | 15A | Encendedor de cigarrillos, Espejos eléctricos, Reloj | |
| 14 | 10A | Audio, Interbloqueo A/T | |
| 15 | 10A | EPS, Techo solar, Interruptor O/D, Interruptor de Potencia/Normal | |
| 16 | 10A | Control de crucero, Faros, Luces antiniebla, Ventanas eléctricas, Controles del ventilador |
