Hyundai Tucson / Fusibles 2018

Panel de fusibles del compartimento del motor

Panel de fusibles del compartimento del motor
N°ADescripción
- Conector para el escaner de diagnóstico (OBD2)
- Herramienta para la extracción de los fusibles.
1 20A Toma de corriente trasera
2 10A PCM (G4NC) / TCM (G4FJ), Interruptor de rango del transeje, Audio, Unidad principal A/V y de navegación, Espejo electrocrómico, Luz de combinación trasera (INT) IZQ/DER
3 15A Interruptor de rango del transeje, TCM (G4FJ - 7DCT)
4 10A PCM (G4NC) / ECM (G4FJ)
5 20A Toma de corriente delantera y encendedor de cigarrillos
6 10A [G4FJ] Bomba de vacío
7 10A Módulo ESC
10 10A Bloque de unión E/R (Relé de la bocina de alarma/B)
11 7.5A Módulo de iluminación frontal adaptativa
13 30A Relé de control del motor
14 20A Relé de la bomba de combustible
15 15A Bloque de unión E/R (Relé del descongelador delantero)
17 10A [G4NC] Bloque de unión E/R (Relé alto del ventilador de refrigeración) [G4FJ] Interruptor de vacío de freno, Válvula solenoide de control RCV, Bloque de unión E/R (Relé alto del ventilador de refrigeración)
18 15A PCM (G4NC) / ECM (G4FJ)
19 15A PCM (G4NC) / ECM (G4FJ)
20 20A BOBINA DE ENCENDIDO #1/#2/#3/#4, Condensador (G4NC)
21 15A [G4NC] PCM, Sensor de oxígeno (Arriba)/(Abajo) [G4FJ] ECM, Sensor de oxígeno (Arriba)/(Abajo)
22 10A [G4NC] Válvula de control de aceite #1/#2, Sensor de posición del árbol de levas #1/#2, Válvula solenoide de control de purga, Válvula solenoide de admisión variable, Válvula de cierre del depósito, Relé de la bomba de combustible [G4FJ] Válvula de control de aceite #1/#2, Válvula solenoide de control de purga, Válvula de cierre del depósito, Relé de la bomba de combustible
23 10A Sensor de batería
24 15A Relé de la bocina
25 20A PCM (G4NC) / ECM (G4FJ)
26 10A BCM
28 15A [G4FJ] TCM (7DCT)
29 25A Interruptor de encendido (SIN Llave Inteligente), Relé PDM (IG2) (Con Llave Inteligente)
33 Relé de arranque, Interruptor de encendido (SIN Llave Inteligente), Bloque PCB (Relé PDM (IG2) - Con Llave Inteligente)
34 Interruptor de encendido (SIN Llave Inteligente), Bloque PCB (Relé PDM (IG1)/PDM (ACC) - Con Llave Inteligente)
35 Módulo ESC, Conector de verificación multipropósito
36 Módulo ESC, Conector de verificación multipropósito
37 Bloque de unión inteligente (Fusible - TECHO SOLAR1, TECHO SOLAR2, ASIENTO CALEFACCIONADO DELANTERO, ASIENTO CALEFACCIONADO TRASERO, VENTANA ELÉCTRICA DE SEGURIDAD, Relé de ventana eléctrica (Fusible - VENTANA ELÉCTRICA IZQ, VENTANA ELÉCTRICA DER)
38 Bloque de unión inteligente (ARISU-LT IPS 5, IPS 6, IPS 7, IPS 8, Fusible - SMART KEY1, SMART KEY2, INTERRUPTOR DE FRENO)
39 Bloque de unión inteligente (ARISU-LT IPS 1, IPS 2, IPS 3, IPS 4, Fusible - AMP)
40 Unidad MDPS
43 40A Relé del desempañador trasero
45 40A Módulo de compuerta trasera eléctrica
46 40A Relé del soplador
47 40A [G4FJ - 7DCT] TCM
48 40A [G4FJ - 7DCT] TCM
49 40A [G4NC] Relé alto del ventilador de refrigeración / 50A - [G4FJ] Relé alto del ventilador de refrigeración
50 50A Bloque de unión inteligente (Fusible - MÓDULO8, 4WD, ASIENTO ELÉCTRICO (COND), ASIENTO ELÉCTRICO (PAS), APERTURA DE COMPUERTA TRASERA, BLOQUEO DE PUERTA, Dispositivo de corte automático de corriente de fuga - Interruptor de fusible, LUCES INTERIORES, MULTIMEDIA, MEMORIA2)

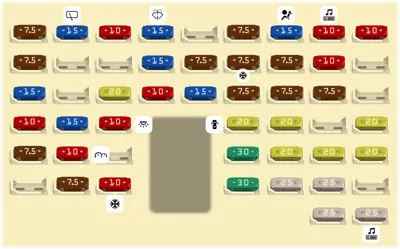

Panel de fusibles del tablero de instrumentos

Panel de fusibles del tablero de instrumentos
N°ADescripción
1 7.5A (A/CON1) Módulo de control del aire acondicionado, Ionizador del tablero (aire acondicionado automático), Bloque de empalme E/R (Relé del ventilador)
2 15A (WIPER RR) Caja de relés ICM (Relé del limpiaparabrisas trasero), Motor del limpiaparabrisas trasero
3 10A (MODULE6) BCM, Módulo de control de llave inteligente
4 15A (WASHER) Interruptor multifunción (Interruptor del lavador)
6 7.5A (MODULE5) Interruptor de la almohadilla de choque, Zumbador de asistencia de estacionamiento, BCM, Palanca de cambios ATM, ECM 4WD, Sensor AEB, Interruptor de la consola, Radar de detección de punto ciego IZQ/DER, Módulo de control de advertencia de salida de carril, Módulo de control de asistencia de mantenimiento de carril
7 15A (AIR BAG) Módulo de control SRS, Sensor de detección de ocupante del pasajero
8 10A (MODULE1) BCM, Módulo de control de llave inteligente, AUDIO, Unidad principal A/V y navegación, Módulo TMU, AMP, Interruptor del espejo exterior eléctrico, Bloque PCB (Relé de toma de corriente)
9 10A (START) Caja de relés ICM (Relé de alarma antirrobo), Interruptor de rango del transeje
10 7.5A (MODULE7) Módulo de control del asiento con ventilación de aire delantero, Módulo de control del calentador de asiento delantero, Calentador de asiento trasero
13 15A (HEATED STEERING) BCM
14 7.5A (MODULE8) Espejo exterior eléctrico del conductor/pasajero, Interruptor de la fascia central, Solenoide de llave, Sensor AEB
15 7.5A (MODULE4) Conector de enlace de datos, Módulo de control del aire acondicionado, Faro IZQ/DER, Unidad principal A/V y navegación, Espejo electrocrómico, Módulo TMU, Módulo de control del asiento con ventilación de aire delantero, Módulo de control del calentador de asiento delantero, Calentador de asiento trasero
16 7.5A (A/BAG IND) Tablero de instrumentos, Interruptor de la fascia central
17 10A (MODULE3) BCM, Palanca de cambios ATM, Módulo de control IPS (Entrada ON/START)
19 15A (SMART KEY1) Módulo de control de llave inteligente
21 20A (4WD) ECM 4WD
22 10A (TAILGATE OPEN) Relé de apertura del portón trasero
23 15A (S/HEATER RR) Calentador de asiento trasero
24 7.5A (MDPS) Unidad MDPS
25 7.5A (SMART KEY3) Módulo de control de llave inteligente, Módulo inmovilizador
26 7.5A (CLUSTER) Tablero de instrumentos (Alimentación IG1), Iluminación de la palanca de cambios ATM.
28 10A (SMART KEY2) Módulo de control de llave inteligente, Interruptor de botón de arranque/parada, Módulo inmovilizador
29 15A (MULTIMEDIA) Audio, Unidad principal A/V y navegación, Módulo TMU
30 10A (INTERIOR LAMP) Iluminación de llave de encendido y interruptor de advertencia de puerta, Lámpara de equipaje, Lámpara de guantera, Lámpara de consola superior, Lámpara de tocador delantera IZQ/DER, Luces interiores, Lámpara personal trasera IZQ/DER
31 20A (DOOR LOCK) Relé de bloqueo de puerta, Relé de desbloqueo de puerta, Caja de relés ICM (Relé de desbloqueo de dos vueltas)
32 20A (SUNROOF2) Techo corredizo panorámico
34 20A (POWER OUTLET) Toma de corriente delantera y encendedor de cigarrillos
35 7.5A (BRAKE SWITCH) Módulo de control de llave inteligente, Interruptor de luz de freno
36 10A (MEMORY2) Conector de enlace de datos, BCM, Tablero de instrumentos, Módulo de control del aire acondicionado, Sensor de luz automática y foto, Espejo electrocrómico, Caja de relés ICM (Relé de plegado/desplegado del espejo exterior)
38 30A (P/SEAT (PASS)) Interruptor manual del asiento del pasajero
39 20A (S/HEATER FRT) Módulo de control del asiento con ventilación de aire delantero, Módulo de control del calentador de asiento delantero
40 20A (SUNROOF1) Techo corredizo panorámico
41 20A (MODULE2) Bloque PCB (Fusible - ABS3, ECU6, TCU2, MODULE1, MODULE2)
43 7.5A (A/CON2) Módulo de control del aire acondicionado
44 10A (HEATED MIRROR) Espejo exterior eléctrico del conductor/pasajero, Módulo de control del aire acondicionado, ECM (G4FJ)
45 30A (P/SEAT (DRV)) Interruptor manual del asiento del conductor
46 25A (SAFETY P/WINDOW) Módulo de ventana eléctrica de seguridad del conductor
47 25A (P/WINDOW RH) Interruptor principal de la ventana eléctrica, Interruptor de la ventana eléctrica del pasajero
49 25A (P/WINDOW LH) Interruptor principal de la ventana eléctrica
50 25A (AMP) AMP
