Hyundai Veloster / Fusibles 2012

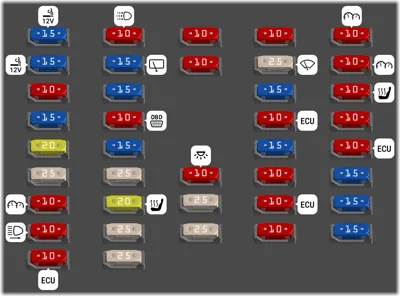

Panel de fusible interior

Panel de fusible interior
N°ADescripción
- FUSE SWITCH
1 15A Mechero
2 10A Relé DRL
3 10A Convertidor DC-DC, convertidor DC-DC (AMP), módulo de control de la llave smart
4 10A Módulo de control EPS
5 10A Tablero de instrumentos
6 15A Toma de corriente
7 15A Fusible E/R y caja de relés (RELÉ 5), motor del limpiaparabrisas trasero, interruptor multifunción
8 10A Fusible E/R y caja de relés (RELÉ 10, RELÉ 3), interruptor del panel de protección, motor del techo solar panorámico, módulo de control A/C
9 25A Interruptor multifunción, motor del limpiaparabrisas delantero, fusible E/R y caja de relés (RELÉ 10)
10 10A Tablero de instrumentos, módulo de control de la presión de los neumáticos, interruptor del modo deportivo
11 10A Interruptor del retrovisor eléctrico exterior, AMP, A/V y unidad principal de navegación, convertidor DC-DC, convertidor DC-DC (AMP), módulo de control de la llave smart
12 15A Convertidor DC-DC, A/V y unidad principal de navegación
13 15A IND. PAB ON/OFF e interruptor SBR, módulo de control SRS
14 10A Sensor DCH/IZQ de ayuda al estacionamiento trasero, sensor DCH/IZQ (central) de ayuda al estacionamiento trasero, zumbador de ayuda al estacionamiento trasero, interruptor SBR, interruptor del dispositivo de nivelación de los faros, calefactor del asiento del conductor/pasajero, interruptor del calefactor del asiento del conductor/pasajero, módulo del calefactor del asiento del conductor, actuador DCH/IZQ del dispositivo de nivelación de los faros
15 15A Módulo de control de la llave Smart
16 10A Conector de enlace de datos, tablero de instrumentos, módulo de control A/C
17 10A ECM
18 10A Módulo de control ESP, interruptor ESP OFF, fusible E/R y caja de relés (RELÉ 14, conector de control multiuso)
19 20A Relé de bloqueo de las puertas, relé de desbloqueo de las puertas, relé de la señal acústica, relé del pestillo del portón trasero, relé de interbloqueo (DCH)
20 15A Interruptor del retrovisor eléctrico exterior, relé del piloto antiniebla trasero
21 15A Interruptor de la luz de freno, solenoide de la llave, relé de la señal de frenado, módulo de control de la llave Smart
22 10A Módulo del inmovilizador, módulo de control de la llave smart, ECM, interruptor de la luz de freno
23 25A AMP, convertidor DC-DC (AMP)
24 25A Sin uso
25 10A Luz del maletero, luz de lectura, luz del habitáculo, luz de cortesía IZQ/DCH, luz de la consola del techo, luz de la guantera
26 10A Módulo de control de la llave smart, módulo del inmovilizador, interruptor del botón de arranque/parada
27 15A TCM (Caja de fusibles y relés del compartimento motor (relé de la bomba de vacío))
28 10A Luz de combinación trasera IZQ, luz de la matrícula IZQ/DCH, indicador de la palanca ATM, tablero de instrumentos, interruptor multifunción, interruptor del elevalunas eléctrico del acompañante, interruptor principal del elevalunas eléctrico, clavija AUX y USB, módulo de control A/C, interruptor ESP OFF, A/V y unidad principal de navegación, interruptor del panel de protección, interruptor del calefactor del asiento del conductor/acompañante, interruptor del dispositivo de nivelación de los faros, faro IZQ
29 20A Módulo del calefactor del asiento del conductor, calefactor del asiento del conductor/acompañante
30 25A Interruptor del elevalunas eléctrico trasero IZQ, interruptor principal del elevalunas eléctrico
31 10A Relé de la alarma antirrobo, interruptor de margen del semieje, ECM, fusible E/R y caja de relés (RELÉ 8), TCM
32 15A Interruptor de la luz de marcha atrás, interruptor de margen del semieje
33 10A Faro DCH, piloto combinado trasero DCH
34 25A Módulo del elevalunas eléctrico de seguridad del conductor
35 25A Interruptor principal del elevalunas eléctrico, interruptor del elevalunas eléctrico del acompañante, interruptor del elevalunas eléctrico DCH trasero
36 10A A/V y unidad principal de navegación, interruptor de margen del semieje, TCM, interruptor de la luz de marcha atrás, luz combinada trasera IZQ/DCH
37 15A Condensador, bobina de encendido 1 /2 /3 /4
38 10A ECM, módulo de control A/C, retrovisor eléctrico exterior del conductor/acompañante
39 25A Interruptor manual del asiento del conductor

Panel de fusibles del compartimento del motor

Panel de fusibles del compartimento del motor
N°ADescripción
- Aire acondicionado
- Bomba de combustible
- Limpiaparabrisa trasero
- Ventilador de la calefacción
- Audio
- Limpiaparabrisa delantero
- Arranque
- Luces antiniebla delanteras
- Ventilador del radiador (baja velocidad), Bomba de vacío
- Calentador trasero
- Climatizador
- Bocina
- Ventilador del radiador (alta velocidad),
- Relay principal
1 Módulo de control EPS
2 Motor del ventilador
4 TCM [G4FD-DCT] [GDI]
5 Fusible E/R y caja de relés (RELÉ 15)
6 [Sin ISG] Fusible E/R y cajá de relés (multifusible), alternador
6 [Con ISG o TGDI] Fusible E/R y cajá de relés (multifusible), alternador
7 Conector de control multiusos, módulo de control ESP
8 Caja de conexiones smart (relé del elevalunas eléctrico, ARISU-LT, FUSE F34, F23)
9 Dispositivo de corte automático de fugas de corriente (relé de corte automático de fugas de corriente, interruptor de corte automático de fugas de corriente, FUSIBLE - F25, F12, F16), FUSIBLE-F20, F39, F29
10 40A [GDI/MPI] Fusible E/R y caja de relés (RELÉ 1, RELÉ 4)
10 60A [T-GDI] Fusible E/R y caja de relés (RELÉ 1, RELÉ 4)
11 10A Fusible E/R y caja de relés (RELÉ 11)
12 10A Fusible E/R y caja de relés (RELÉ 6)
13 15A Fusible E/R y caja de relés (RELÉ 12, RELÉ 13)
14 20A Motor del techo solar panorámico
15 20A Caja de fusibles y relés del compartimento motor (relé de la bomba de vacío) [T-GDI]
18 40A Interruptor de encendido, caja de relés PDM (relé ENC2), fusible E/R y caja de relés (RELÉ 8)
19 40A Interruptor de encendido, caja del relé PDM (relé de ENC 1, relé ACC)
20 20A ECM
21 10A [GDI] Válvula de control del aceite 1/ 2, válvula solenoide de control de purgas, válvula solenoide de admisión variable, fusible E/R y caja de relés (RELÉ 11)
21 10A [T-GDI] Válvula de control del aceite 1/ 2, válvula solenoide de control de purgas, válvula solenoide de admisión variable, fusible E/R y caja de relés (RELÉ 11), Válvula de expulsión, Válvula de recirculación
22 15A Sensor de posición del árbol de levas (EX)/(IN)[G4FC], inyector 1/ 2/ 3/ 4 [G4FC], sensor de oxígeno (ARRIBA)/(ABAJO), fusible E/R y caja de relés (RELÉ 14)
23 15A TCM [G4FC], ECM [G4FD]
26 15A TCM [G4FD-DCT] [GDI]
27 15A Fusible E/R y caja de relés (RELÉ 7)
29 40A Módulo de control ESP
30 30A Fusible E/R y caja de relés (RELÉ 2, FUSIBLE - F23, F33)
31 40A TCM [G4FD-DCT] [GDI]
32 50A Caja de conexiones smart (relé del piloto trasero, fusible - F21, F15, F19, F24, F26, ARISU-RT)
33 10A Interruptor del modo deportivo
