Hyundai Veloster / Fusibles 2015

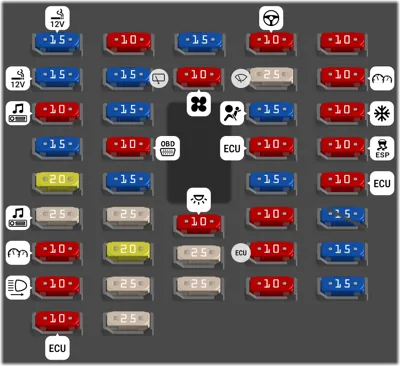

Descripción del panel de fusibles/relevadores

Descripción del panel de fusibles/relevadores
N°ADescripción
- 15A Encendedor de cigarrillos
- 15A Toma de corriente
- 10A Interruptor de espejo exterior eléctrico, AMP, Unidad principal de A/V y navegación, Módulo MTS, Módulo de control de llave inteligente, Módulo de control IPS
- 15A Módulo de control de llave inteligente
- 20A Relevador de bloqueo de puerta, Relevador de desbloqueo de puerta, Relevador de sonido de intermitente, Relevador de pestillo de puerta trasera, Relevador de desbloqueo de dos vueltas, Módulo de control IPS
- 25A AMP
- 10A Lámpara de combinación trasera LH, Lámpara de matrícula LH/RH, Indicador de palanca de cambios, Tablero de instrumentos, Interruptor multifunción, Interruptor de ventana eléctrica del pasajero, Interruptor principal de ventana eléctrica, Jack AUX y USB, Espejo interior Módulo de control de aire acondicionado, Interruptor de apagado ESC, Unidad principal de A/V y navegación, Interruptor del panel de choque, Interruptor de calentador de asiento del conductor/pasajero, Lámpara delantera LH
- 10A Lámpara delantera RH, Lámpara de combinación trasera RH
- 10A ECM, Módulo de control de aire acondicionado, Espejo exterior eléctrico del conductor/pasajero
- 10A No usado
- 15A Caja de fusibles y relevadores en el motor (Relevador del limpiaparabrisas trasero), Motor del limpiaparabrisas trasero, Interruptor multifunción
- 15A Unidad principal de A/V y navegación, Módulo MTS
- 10A Conector de enlace de datos, Tablero de instrumentos, Módulo de control de aire acondicionado
- 15A No usado
- 25A Módulo inversor de aire acondicionado
- 20A Calentador de asiento del conductor/pasajero
- 25A Módulo de ventana eléctrica de seguridad del conductor
- 25A Soporte lumbar
- 15A Módulo de control de llave inteligente, Módulo inversor de aire acondicionado, Volante calefaccionado
- 10A Caja de fusibles y relevadores en el motor (Relevador del limpiaparabrisas delantero, Relevador del ventilador), Interruptor del panel de choque, Motor del techo panorámico, Módulo de control de aire acondicionado, Módulo de control IPS
- 10A Luz del maletero, Luz de mapa, Luces interiores, Luz de vanidad LH/RH, Luz de consola superior
- 25A Interruptor principal de ventana eléctrica
- 25A Interruptor principal de ventana eléctrica, Interruptor de ventana eléctrica del pasajero, Interruptor de ventana eléctrica trasera RH
- 10A Módulo de control EPS
- 25A Interruptor multifunción, Motor del limpiaparabrisas delantero, Caja de fusibles y relevadores en el motor (Relevador del limpiaparabrisas delantero)
- 15A Sensor de detección de ocupante del pasajero, Módulo de control SRS, Testigo
- 10A ECM
- 15A Interruptor de lámpara de freno, Relevador de señal de freno, Módulo de control de llave inteligente
- 10A Módulo de control de llave inteligente, Módulo inmovilizador, Interruptor de botón de arranque/parada
- 10A Relevador de alarma antirrobo, Interruptor de rango de transaxle, Módulo de control de llave inteligente, ECM, TCM, Caja de fusibles y relevadores en el motor (Relevador de arranque)
- 10A Unidad principal de A/V y navegación, Interruptor de rango de transaxle, Módulo MTS, TCM, Interruptor de lámpara de reversa, Lámpara de combinación trasera LH/RH, Módulo de control IPS
- 10A Tablero de instrumentos (IND. de bolsa de aire)
- 10A Tablero de instrumentos, Módulo de monitoreo de presión de neumáticos, Interruptor de modo deportivo, Indicador de palanca de cambios, Módulo MTS
- 10A Sensor de asistencia de estacionamiento trasero LH/RH, Sensor de asistencia de estacionamiento trasero central LH/RH, Zumbador de asistencia de estacionamiento trasero, Módulo de control IPS, Calentador de asiento del conductor/pasajero, Interruptor de calentador de asiento del conductor/pasajero, Módulo MTS, Módulo de control de aire acondicionado
- 10A Módulo ESC, Interruptor de apagado ESC, Caja de fusibles y relevadores en el motor (Relevador HAC, Conector de verificación multipropósito)
- 10A Módulo inmovilizador, Módulo de control de llave inteligente, ECM, Interruptor de lámpara de freno
- 15A Caja de fusibles y relevadores en el motor (Relevador de bomba de vacío) [T-GDI]
- 15A TCM [GDI]
- 15A Interruptor de lámpara de reversa, Interruptor de rango de transaxle
- 15A - No usado
- INTERRUPTOR DE FUSIBLE

Panel de fusibles del compartimento del motor

Panel de fusibles del compartimento del motor
N°ADescripción
- DIAGNÓSTICO
- RELÉ A/CON
- RELÉ F/BOMBA
- RELÉ LIMPIAPARABRISAS TRASERO
- RELÉ SOPLADOR
- RELÉ B/A BOCINA
- RELÉ LIMPIAPARABRISAS DELANTERO
- RELÉ DE ARRANQUE
- RELÉ LUZ ANTINIEBLA DELANTERA
- RELÉ 2 C / VENTILADOR
- RELÉ RR HTD
- RELÉ BOCINA
- RELÉ 1 C / VENTILADOR
- RELÉ PRINCIPAL
1 Módulo de Control EPS
2 Caja de Fusibles y Relés del Motor (Relé del Soplador)
4 TCM
5 Caja de Fusibles y Relés del Motor (Relé del Desempañador Trasero)
6 Caja de Fusibles y Relés del Motor (Multi Fusible - Transmisión de doble embrague EcoShift 1,
6 MDPS, RR HTD, SOPLADOR), Alternador
7 Conector de Verificación Multipropósito, Módulo ESC
8 Caja de Conexiones Inteligente (Relé de Ventana Eléctrica, Módulo de Control IPS (ARISU LT), Fusible - VENTANA ELÉCTRICA DE SEGURIDAD, AMP)
9 Dispositivo de Corte Automático de Corriente de Fuga (Relé de Lámpara Interior, Interruptor de Corte Automático de Corriente de Fuga, Fusible - LÁMPARA INTERIOR, MULTIMEDIA, MEMORIA Fusible - S/CALEFACTOR
10 40A Caja de Fusibles y Relés del Motor (Relé del Ventilador de Enfriamiento (Alto), Relé del Ventilador de Enfriamiento (Bajo)) [GDI]
10 60A Caja de Fusibles y Relés del Motor (Relé del Ventilador de Enfriamiento (Alto)) [ T-GDI]
11 10A Caja de Fusibles y Relés del Motor (Relé de A/CON)
12 10A Caja de Fusibles y Relés del Motor (Relé de Luz Antiniebla)
13 15A Caja de Fusibles y Relés del Motor (Relé de la Alarma Antirrobo, Relé de la Bocina)
14 20A Motor del Techo Solar Panorámico
15 20A Caja de Fusibles y Relés del Motor (Relé de la Bomba de Vacío)
16 10A Sensor de Batería
18 40A Interruptor de Encendido, Caja de Relés PDM (Relé IG 2), Caja de Fusibles y Relés del Motor (Relé de Arranque)
19 40A Interruptor de Encendido, Caja de Relés PDM (Relé IG 1, Relé ACC)
20 20A ECM
21 10A Sensor de Oxígeno (Arriba)/(Abajo), Válvula de Cierre del Canister, Válvula Solenoide de Admisión Variable, Válvula Solenoide de Control de Purga, Caja de Fusibles y Relés del Motor (Relé del Ventilador de Enfriamiento (Alto/Bajo)) [GDI]
21 10A Sensor de Oxígeno (Arriba)/(Abajo), Válvula de Cierre del Canister, Válvula de Recirculación, Válvula de Desperdicio, Válvula Solenoide de Control de Purga, Caja de Fusibles y Relés del Motor (Relé del Ventilador de Enfriamiento (Alto)) [ T-GDI]
22 15A Caja de Fusibles y Relés del Motor (Relé de la Bomba de Combustible), Caja de Fusibles y Relés del Motor (Relé de A/CON), Válvula de Control de Aceite #1 (Admisión)/#2 (Escape), ECM
23 15A ECM
24 10A Interruptor de Modo Deportivo, Solenoide de Llave
26 15A TCM
27 15A Caja de Fusibles y Relés del Motor (Relé de la Bomba de Combustible) [ GDI]
27 20A Caja de Fusibles y Relés del Motor (Relé de la Bomba de Combustible) [ GDI]
28 10A INTERRUPTOR DE FRENO
29 40A Módulo ESC
30 30A Caja de Fusibles y Relés del Motor (Relé de Control del Motor, Fusible - ECU 2)
31 40A TCM
32 50A Caja de Conexiones Inteligente (Relé de Luz Trasera, Módulo de Control IPS (ARISU RT), Fusible - STOP LP, LLAVE INTELIGENTE 1/2, INVERSOR 2, BLOQUEO DE PUERTA)
33 15A Condensador, Bobina de Encendido #1/#2/#3/#4
