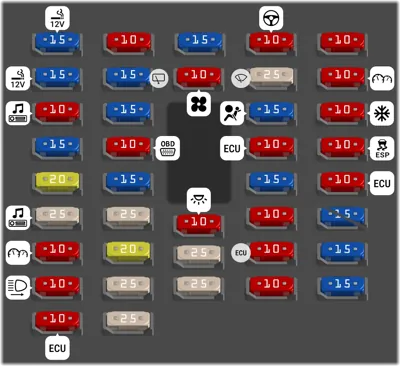

Descripción del panel de fusibles/relevadores

N°	A	Descripción
-	15A	Encendedor de cigarrillos
-	15A	Toma de corriente
-	10A	Interruptor de espejo exterior eléctrico, AMP, Unidad principal de A/V y navegación, Módulo MTS, Módulo de control de llave inteligente, Módulo de control IPS
-	15A	Módulo de control de llave inteligente
-	20A	Relevador de bloqueo de puerta, Relevador de desbloqueo de puerta, Relevador de sonido de intermitente, Relevador de pestillo de puerta trasera, Relevador de desbloqueo de dos vueltas, Módulo de control IPS
-	25A	AMP
-	10A	Lámpara de combinación trasera LH, Lámpara de matrícula LH/RH, Indicador de palanca de cambios, Tablero de instrumentos, Interruptor multifunción, Interruptor de ventana eléctrica del pasajero, Interruptor principal de ventana eléctrica, Jack AUX y USB, Espejo interior Módulo de control de aire acondicionado, Interruptor de apagado ESC, Unidad principal de A/V y navegación, Interruptor del panel de choque, Interruptor de calentador de asiento del conductor/pasajero, Lámpara delantera LH
-	10A	Lámpara delantera RH, Lámpara de combinación trasera RH
-	10A	ECM, Módulo de control de aire acondicionado, Espejo exterior eléctrico del conductor/pasajero
-	10A	No usado
-	15A	Caja de fusibles y relevadores en el motor (Relevador del limpiaparabrisas trasero), Motor del limpiaparabrisas trasero, Interruptor multifunción
-	15A	Unidad principal de A/V y navegación, Módulo MTS
-	10A	Conector de enlace de datos, Tablero de instrumentos, Módulo de control de aire acondicionado
-	15A	No usado
-	25A	Módulo inversor de aire acondicionado
-	20A	Calentador de asiento del conductor/pasajero
-	25A	Módulo de ventana eléctrica de seguridad del conductor
-	25A	Soporte lumbar
-	15A	Módulo de control de llave inteligente, Módulo inversor de aire acondicionado, Volante calefaccionado
-	10A	Caja de fusibles y relevadores en el motor (Relevador del limpiaparabrisas delantero, Relevador del ventilador), Interruptor del panel de choque, Motor del techo panorámico, Módulo de control de aire acondicionado, Módulo de control IPS
-	10A	Luz del maletero, Luz de mapa, Luces interiores, Luz de vanidad LH/RH, Luz de consola superior
-	25A	Interruptor principal de ventana eléctrica
-	25A	Interruptor principal de ventana eléctrica, Interruptor de ventana eléctrica del pasajero, Interruptor de ventana eléctrica trasera RH
-	10A	Módulo de control EPS
-	25A	Interruptor multifunción, Motor del limpiaparabrisas delantero, Caja de fusibles y relevadores en el motor (Relevador del limpiaparabrisas delantero)
-	15A	Sensor de detección de ocupante del pasajero, Módulo de control SRS, Testigo
-	10A	ECM
-	15A	Interruptor de lámpara de freno, Relevador de señal de freno, Módulo de control de llave inteligente
-	10A	Módulo de control de llave inteligente, Módulo inmovilizador, Interruptor de botón de arranque/parada
-	10A	Relevador de alarma antirrobo, Interruptor de rango de transaxle, Módulo de control de llave inteligente, ECM, TCM, Caja de fusibles y relevadores en el motor (Relevador de arranque)
-	10A	Unidad principal de A/V y navegación, Interruptor de rango de transaxle, Módulo MTS, TCM, Interruptor de lámpara de reversa, Lámpara de combinación trasera LH/RH, Módulo de control IPS
-	10A	Tablero de instrumentos (IND. de bolsa de aire)
-	10A	Tablero de instrumentos, Módulo de monitoreo de presión de neumáticos, Interruptor de modo deportivo, Indicador de palanca de cambios, Módulo MTS
-	10A	Sensor de asistencia de estacionamiento trasero LH/RH, Sensor de asistencia de estacionamiento trasero central LH/RH, Zumbador de asistencia de estacionamiento trasero, Módulo de control IPS, Calentador de asiento del conductor/pasajero, Interruptor de calentador de asiento del conductor/pasajero, Módulo MTS, Módulo de control de aire acondicionado
-	10A	Módulo ESC, Interruptor de apagado ESC, Caja de fusibles y relevadores en el motor (Relevador HAC, Conector de verificación multipropósito)
-	10A	Módulo inmovilizador, Módulo de control de llave inteligente, ECM, Interruptor de lámpara de freno
-	15A	Caja de fusibles y relevadores en el motor (Relevador de bomba de vacío) [T-GDI]
-	15A	TCM [GDI]
-	15A	Interruptor de lámpara de reversa, Interruptor de rango de transaxle
-	15A	- No usado
-		INTERRUPTOR DE FUSIBLE

Panel de fusibles del compartimento del motor

N°	A	Descripción
-		DIAGNÓSTICO
-		RELÉ A/CON
-		RELÉ F/BOMBA
-		RELÉ LIMPIAPARABRISAS TRASERO
-		RELÉ SOPLADOR
-		RELÉ B/A BOCINA
-		RELÉ LIMPIAPARABRISAS DELANTERO
-		RELÉ DE ARRANQUE
-		RELÉ LUZ ANTINIEBLA DELANTERA
-		RELÉ 2 C / VENTILADOR
-		RELÉ RR HTD
-		RELÉ BOCINA
-		RELÉ 1 C / VENTILADOR
-		RELÉ PRINCIPAL
1		Módulo de Control EPS
2		Caja de Fusibles y Relés del Motor (Relé del Soplador)
4		TCM
5		Caja de Fusibles y Relés del Motor (Relé del Desempañador Trasero)
6		Caja de Fusibles y Relés del Motor (Multi Fusible - Transmisión de doble embrague EcoShift 1,
6		MDPS, RR HTD, SOPLADOR), Alternador
7		Conector de Verificación Multipropósito, Módulo ESC
8		Caja de Conexiones Inteligente (Relé de Ventana Eléctrica, Módulo de Control IPS (ARISU LT), Fusible - VENTANA ELÉCTRICA DE SEGURIDAD, AMP)
9		Dispositivo de Corte Automático de Corriente de Fuga (Relé de Lámpara Interior, Interruptor de Corte Automático de Corriente de Fuga, Fusible - LÁMPARA INTERIOR, MULTIMEDIA, MEMORIA Fusible - S/CALEFACTOR
10	40A	Caja de Fusibles y Relés del Motor (Relé del Ventilador de Enfriamiento (Alto), Relé del Ventilador de Enfriamiento (Bajo)) [GDI]
10	60A	Caja de Fusibles y Relés del Motor (Relé del Ventilador de Enfriamiento (Alto)) [ T-GDI]
11	10A	Caja de Fusibles y Relés del Motor (Relé de A/CON)
12	10A	Caja de Fusibles y Relés del Motor (Relé de Luz Antiniebla)
13	15A	Caja de Fusibles y Relés del Motor (Relé de la Alarma Antirrobo, Relé de la Bocina)
14	20A	Motor del Techo Solar Panorámico
15	20A	Caja de Fusibles y Relés del Motor (Relé de la Bomba de Vacío)
16	10A	Sensor de Batería
18	40A	Interruptor de Encendido, Caja de Relés PDM (Relé IG 2), Caja de Fusibles y Relés del Motor (Relé de Arranque)
19	40A	Interruptor de Encendido, Caja de Relés PDM (Relé IG 1, Relé ACC)
20	20A	ECM
21	10A	Sensor de Oxígeno (Arriba)/(Abajo), Válvula de Cierre del Canister, Válvula Solenoide de Admisión Variable, Válvula Solenoide de Control de Purga, Caja de Fusibles y Relés del Motor (Relé del Ventilador de Enfriamiento (Alto/Bajo)) [GDI]
21	10A	Sensor de Oxígeno (Arriba)/(Abajo), Válvula de Cierre del Canister, Válvula de Recirculación, Válvula de Desperdicio, Válvula Solenoide de Control de Purga, Caja de Fusibles y Relés del Motor (Relé del Ventilador de Enfriamiento (Alto)) [ T-GDI]
22	15A	Caja de Fusibles y Relés del Motor (Relé de la Bomba de Combustible), Caja de Fusibles y Relés del Motor (Relé de A/CON), Válvula de Control de Aceite #1 (Admisión)/#2 (Escape), ECM
23	15A	ECM
24	10A	Interruptor de Modo Deportivo, Solenoide de Llave
26	15A	TCM
27	15A	Caja de Fusibles y Relés del Motor (Relé de la Bomba de Combustible) [ GDI]
27	20A	Caja de Fusibles y Relés del Motor (Relé de la Bomba de Combustible) [ GDI]
28	10A	INTERRUPTOR DE FRENO
29	40A	Módulo ESC
30	30A	Caja de Fusibles y Relés del Motor (Relé de Control del Motor, Fusible - ECU 2)
31	40A	TCM
32	50A	Caja de Conexiones Inteligente (Relé de Luz Trasera, Módulo de Control IPS (ARISU RT), Fusible - STOP LP, LLAVE INTELIGENTE 1/2, INVERSOR 2, BLOQUEO DE PUERTA)
33	15A	Condensador, Bobina de Encendido #1/#2/#3/#4
