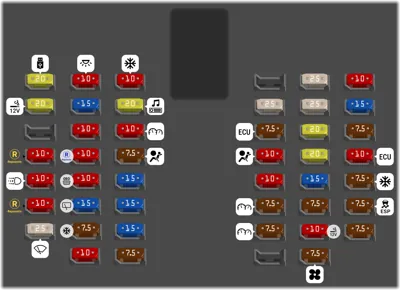

Panel de instrumentos

N°	A	Descripción
-	20A	Cargador USB
-	20A	Toma de corriente delantera
-	10A	REPUESTO
-	10A	Relé DRL
-	10A	REPUESTO
-	25A	Bloque de empalmes E/R (Relé bajo del limpiaparabrisas delantero), Motor del limpiaparabrisas delantero
-	10A	Lámpara de tocador delantera IZQ/DER, Luces interiores, Lámpara de mapa
-	15A	IBU
-	10A	IBU, Interruptor de luz de freno
-	10A	REPUESTO
-	10A	Conector de enlace de datos, Solenoide de interbloqueo de llave
-	15A	Bloque de empalmes E/R (Relé del limpiaparabrisas trasero), Motor del limpiaparabrisas trasero
-	7.5A	Bloque de empalmes E/R (Relé del ventilador), Módulo de control del aire acondicionado
-	10A	IBU, Módulo de control del asiento delantero calefaccionado
-	10A	Espejo exterior eléctrico del conductor/pasajero, Módulo de control del aire acondicionado
-	20A	Unidad principal de audio, A/V y navegación
-	10A	Tablero de instrumentos, Módulo de control del aire acondicionado
-	7.5A	Módulo de control SRS
-	15A	IBU
-	15A	Interruptor multifunción
-	15A	No utilizado
-	7.5A	IBU
-	25A	Módulo de ventana eléctrica de seguridad del conductor
-	7.5A	[M/T] ECM, IBU, [IVT] Interruptor de rango de la transmisión
-	10A	Sensor de detección de ocupantes del pasajero, Módulo de control SRS
-	10A	Interruptor del panel de instrumentos, Unidad de cámara multifunción, Unidad de advertencia de colisión de punto ciego IZQ/DER
-	7.5A	Interruptor de la fascia central, Tablero de instrumentos
-	7.5A	Tablero de instrumentos
-	25A	Interruptor principal de la ventana eléctrica
-	25A	Interruptor principal de la ventana eléctrica, Interruptor de la ventana eléctrica del pasajero
-	20A	Módulo de control del asiento delantero calefaccionado
-	20A	Relé de la compuerta trasera, Relé de desbloqueo T/Giro, Relé de bloqueo/desbloqueo de puerta
-	15A	Motor del techo corredizo
-	7.5A	IBU
-	10A	Relé de la toma de corriente, Interruptor del espejo exterior eléctrico, IBU, Audio, Unidad principal de A/V y navegación
-	7.5A	Motor del ventilador, Módulo de control del aire acondicionado
-	10A	Unidad de asistencia para evitar colisiones frontales
-	15A	Interruptor de rango del transeje, Interruptor de luces de reversa
-	7.5A	Interruptor de luz de freno, Palanca de cambios ATM
-	10A	ECM, PCM
-	7.5A	Interruptor de la consola, Indicador de la palanca de cambios ATM, Módulo de control del aire acondicionado, Audio, Módulo de control del asiento delantero calefaccionado
-	7.5A	Bloque de empalmes E/R (Conector de verificación multipropósito), Módulo ESC
-	7.5A	Unidad MDPS
-		INTERRUPTOR DE FUSIBLE

Compartimento del motor

N°	A	Descripción
-		RELÉ DE DIAGNÓSTICO
-		Unidad MDPS
-		Alternador, Fusible Múltiple - MDPS 1, Fusible - Calefaccionado Trasero, Ventilador, ABS 1, ABS 2
-	50A	Relé del Calefactor PTC
-	50A	Bloque de Conexiones ICU (Fusible - CERRADURA DE PUERTA, CALEFACTOR S/, VENTANA ELÉCTRICA DE SEGURIDAD, TECHO SOLAR, Relé de la Ventana Eléctrica)
-	40A	Relé de Arranque, Caja de Relés PDM (Relé IG2), Interruptor de Encendido
-	40A	Relé del Ventilador de Refrigeración 1/2
-	40A	Bloque de Conexiones ICU (Relé Calefaccionado Trasero)
-	40A	Relé del Ventilador
-	40A	Conector de Verificación Multiusos, Módulo ESC
-	40A	Módulo ESC
-	40A	Bloque de Conexiones ICU (Fusible - MÓDULO 6, INTERRUPTOR DE FRENO, LÁMPARA DE SEÑALIZACIÓN DE GIRO, DRL, IBU 1, Dispositivo de Corte Automático de Corriente de Fuga)
-	30A	Relé Principal, Fusible - ECU 4, ECU 5
-	30A	Bloque de Conexiones ICU (INTERRUPTOR E IPS (5CH), IPS (2CH))
-	30A	[Con Llave Inteligente] Caja de Relés PDM (Relé IG1) [Sin Llave Inteligente] Interruptor de Encendido
-	40A	Bloque de Conexiones ICU (Relé de la Toma de Corriente)
-	30A	Bloque de Conexiones ICU (INTERRUPTOR E IPS (5CH), IPS (1CH))
-	10A	Relé Limpiaparabrisas DEL BAJO, IBU
-	15A	ECM/PCM
-	15A	ECM/PCM
-	15A	ECM/PCM
-	20A	Bobina de Encendido #1-#4
-	15A	ECM/PCM, Inyector #1-#4, Relé de la Bomba de Combustible
-	10A	Relé del aire acondicionado
-	20A	Relé de la Bomba de Combustible
-	15A	Relé de la Bocina
-		Herramienta para la extracción de los fusibles.
-		RELÉ PRINCIPAL
-		RELÉ DE ARRANQUE
-		RELÉ DE LA BOMBA DE COMBUSTIBLE
-		RELÉ LIMPIAPARABRISAS DEL ALTO
-		RELÉ LIMPIAPARABRISAS TRASERO
-		RELÉ DEL VENTILADOR DE REFRIGERACIÓN 2
-		RELÉ DEL CALEFACTOR PTC
-		RELÉ DEL VENTILADOR
-		RELÉ DEL VENTILADOR DE REFRIGERACIÓN 1
-		RELÉ LIMPIAPARABRISAS DEL BAJO
-		RELÉ DEL AIRE ACONDICIONADO
-		RELÉ DE LA BOCINA
