Hyundai Veracruz / Fusibles 2010

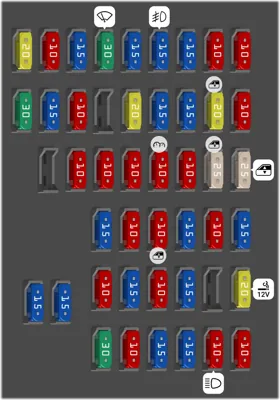

Caja de fusibles en el compartimento de pasajeros (Tipo 1)

Caja de fusibles en el compartimento de pasajeros (Tipo 1)
N°ADescripción
1 20A No usado
2 10A No usado
3 15A Interruptor de tapa de combustible
4 30A Motor del limpiaparabrisas delantero
5 15A Módulo de inclinación y telescópico
6 15A Relé de luz antiniebla trasera
7 15A No usado
8 10A Faros derechos; Luz de combinación trasera derecha; Sistema de luces diurnas (DRL); Luz de la guantera; Iluminación; Conector de remolque
9 10A Faros izquierdos; Luz de combinación trasera izquierda; Interruptor del portón trasero; Luz de la placa de matrícula; Sistema de cámara de visión trasera; Relé de luz antiniebla delantera
10 30A No usado
11 15A No usado
12 10A Espejos eléctricos; Espejos calefaccionados; Unidad de control multimedia; Interruptor de desempañador
14 20A Relé del lavador de faros
15 15A Interruptor de luz de freno
16 15A No usado
17 20A Ventanas eléctricas, interruptor principal; Relé del portón trasero; Relé de bloqueo del portón trasero
18 10A Relé de alarma; Unidad de control del portón trasero
20 10A Interruptor multifunción; Unidad de control de entrada inteligente; Interruptor de asiento calefaccionado
21 10A Relé de luz de reversa; TCM; Espejo electrocrómico; Unidad de control de advertencia; Unidad de control de memoria de posición; Luz de combinación trasera izquierda; Luz de combinación trasera derecha; Unidad de control de navegación; Unidad de control de transmisión; Unidad de control de asistencia de estacionamiento; Unidad de control de cámara
22 10A Unidad de control 4WD; Unidad de control de carrocería (BCM); Interruptor multifunción; Unidad de control de soporte del motor
23 10A Tablero de instrumentos
24 10A Tablero de instrumentos; Generador; Unidad de control de carrocería (BCM); Unidad de control de transmisión; Unidad de control de entrada inteligente; Unidad de control de soporte del motor; Unidad de control de monitor de presión de neumáticos
25 25A Interruptor, ventana eléctrica derecha
26 25A Sistema de seguridad para las ventanas eléctricas; Interruptor, ventana eléctrica trasera izquierda
27 15A Relé del desempañador delantero; Unidad de control de carrocería (BCM)
28 10A Unidad de control del aire acondicionado; Relé del soplador; Relé del aire acondicionado trasero; Espejo electrocrómico; Unidad de control del techo solar; Unidad de control multimedia; Sensor de lluvia; Controles del aire acondicionado; Relé del calentador del filtro de combustible; Nivelación de faros
29 10A Ventanas eléctricas, interruptor principal; Unidad de control de cámara; Interruptor de ventana eléctrica, pasajero delantero; Unidad de control de carrocería (BCM); Reóstato
30 15A Relé del limpiaparabrisas delantero; Relé del lavador delantero
31 10A Luz trasera
32 15A Unidad de control SRS
33 10A Unidad de control 4WD; Sistema de control de presión de neumáticos; Asistencia de estacionamiento; Bloqueo electrónico de la columna de dirección
34 15A Unidad de control del techo solar
35 10A Unidad de control de memoria de posición; Módulo de inclinación y telescópico; Relé del calentador PTC; Unidad de control del portón trasero
36 15A Interruptor de asiento trasero calefaccionado; Relé de asiento trasero calefaccionado
38 20A Encendedor de cigarrillos; Toma de corriente
39 30A Interruptor de ajuste del asiento del conductor; Interruptor de ajuste del asiento del pasajero delantero; Interruptor de soporte lumbar del asiento del conductor; Unidad de control de memoria de posición
40 10A Unidad de control de entrada inteligente
41 15A Interruptor de asiento delantero calefaccionado
42 15A Unidad de control del limpiaparabrisas trasero intermitente; Motor del limpiaparabrisas trasero; Interruptor multifunción
43 10A Relé de faros, luz de cruce; Relé de faros, luz de carretera; Actuadores de nivelación de faros; Sensor AQS
44 10A Unidad de control de navegación; Unidad de control de entrada inteligente; Unidad de control de cámara; Relé de toma de corriente; Audio; Unidad de control de transmisión; Reloj digital; Unidad de control de carrocería (BCM); Unidad de control multimedia; Unidad de control de radio
45 15A Audio; Unidad de control multimedia; Unidad de control de radio; Unidad de control de transmisión; Unidad de control de navegación
46 15A Tablero de instrumentos; Luz de puerta; Luz interior; Ventanas eléctricas, interruptor principal; Conector de enlace de datos; Unidad de control de carrocería (BCM); Interruptores de bloqueo de puertas; Unidad de control de memoria de posición; Unidad de control del aire acondicionado; Luz de los pies; Luz de lectura de mapas; Espejo electrocrómico; Interruptor, ventana eléctrica derecha; Inversor; Interruptor del portón trasero; Portón trasero; Unidad de control del portón trasero; Espejos eléctricos; Espejos calefaccionados; Luz de carga; Luz de vanidad; Consola superior; Reloj digital; Luz indicadora de seguridad; Receptor RF; Interruptor multifunción; Módulo de inclinación y telescópico

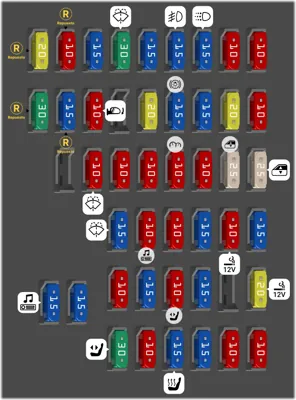

Caja de fusibles en el compartimento de pasajeros (Tipo 2)

Caja de fusibles en el compartimento de pasajeros (Tipo 2)
N°ADescripción
1 20A Repuesto
2 10A Repuesto
3 15A Liberación de la tapa del depósito de combustible
4 30A Sistema de lavado/limpieza del parabrisas
5 15A Módulo de ajuste de la columna de dirección
6 15A Luz antiniebla trasera
7 15A Luces diurnas
8 10A -
9 10A -
10 30A Repuesto
11 15A Repuesto
12 10A Espejos retrovisores calefaccionados
14 20A Limpiadores de faros
15 15A Luces de freno
16 15A Sistema de ajuste de la caja de pedales
17 20A -
18 10A -
23 10A Tablero de instrumentos
24 10A -
25 25A Ventanas eléctricas
26 25A Ventanas eléctricas
27 15A Parabrisas calefaccionado
30 15A Sistema de lavado/limpieza del parabrisas
31 10A Módulo de control del sistema de retención suplementario (SRS)
32 15A Módulo de control del sistema de retención suplementario (SRS)
34 15A Módulo de control del techo solar
36 15A Asientos traseros calefaccionados
38 20A Encendedor de cigarrillos
39 30A Asientos eléctricos
40 10A Sistema de entrada y arranque sin llave
41 15A Asientos calefaccionados
42 15A Sistema de lavado/limpieza de la pantalla trasera
45 15A Sistema de audio

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
- Relé del faro, luz de cruce
- Relé del faro, luz de carretera
- Relé del arrancador
- Relé de control del motor
- Relé de la bomba de combustible
- Relé de la bocina de la alarma
- Relé del aire acondicionado
- Relé de la luz antiniebla delantera
- Relé de la bocina
1 15A Relé de la bocina
2 10A Relé de la bocina de la alarma
3 10A Interruptor de la luz de freno
4 10A Conector OBD
5 10A Unidad de control del monitor de presión de neumáticos; Control de presión de neumáticos; Solenoide de montaje del motor
6 15A Relé de la luz antiniebla delantera
7 10A Relé del aire acondicionado
8 20A Relé de la bomba de combustible
9 Conector de derivación
11 15A Unidad de control de la carrocería (BCM)
12 15A Relé del faro, luz de cruce
13 15A TCM
15 20A Relé del faro, luz de carretera
16 10A Unidad de control del tren motriz (PCM); Conector de verificación multipropósito
17 10A Relé del aire acondicionado; Relé del ventilador del condensador; Relé del ventilador del radiador; Sensor de oxígeno
18 15A Solenoide de medición de combustible; Solenoide EGR; Turbina de geometría variable (VGT); Unidad de control del inmovilizador
19 15A Relé de la bomba de combustible; Válvula de control de presión
20 10A TCM; Unidad de control de bujías de incandescencia; Medidor de flujo de masa de aire; Interruptor de advertencia del filtro de combustible
21 20A Unidad de control del motor [Diésel]; Bobina de encendido
22 10A Unidad de control del motor
23 15A Relé del faro, luz de cruce
24 10A Unidad de control del ABS; Unidad de control del ESP; Interruptor del ESP
26 40A Unidad de control del ABS; Unidad de control del ESP
27 40A Unidad de control del ABS; Unidad de control del ESP
28 50A Caja de fusibles en el compartimento de pasajeros, fusibles 8, 9, 14 - 17
29 40A Relé del desempañador; Caja de fusibles en el compartimento de pasajeros, fusible 12
30 40A Relé del soplador
31 50A Caja de fusibles en el compartimento de pasajeros, fusibles 27, 33, 34, 39, 40, 45, 46
32 40A Relé del arrancador; Interruptor de encendido
33 30A Relé de control del motor; Caja de fusibles y relés No. 2 en el compartimento del motor, fusibles 3, 17 - 19, 21
34 40A Interruptor de encendido
35 40A Caja de fusibles en el compartimento de pasajeros, fusibles 25, 26
