Compartimiento del motor

N°	A	Descripción
1	120A	Carga (Generador)
2	50A	Fusible 6,7,8,9, Fusible de bocina, Fusible de luces interiores
3	50A	Fusible de faros delanteros, Fusible de faros antiniebla delanteros, Fusible de luces traseras
4	20A	Relé de control del motor, Generador, Relé de bomba de combustible, Fusible ECU.3
5	30A	Fuente de alimentación de encendido, Relé de arranque
6	20A	Control del ventilador del radiador
7	30A	Control del ventilador del soplador
8	30A	Control de ABS, Conector de purga de ABS
9	30A	Control de ABS, Conector de purga de ABS
10	30A	Relé de ventanas eléctricas
11	20A	Control del ventilador del condensador
12	10A	Ventilador del radiador, Ventilador del condensador, ECM, Sensor de oxígeno calefaccionado, DMTL
13	10A	Relé de aire acondicionado
14	10A	Relé de bocina
15	10A	Lámpara combinada trasera izquierda, Luces de matrícula, Lámparas de iluminación
16	10A	Lámpara combinada trasera derecha, Lámpara de matrícula, Lámparas de iluminación
17	10A	Faro delantero izquierdo
18	10A	Faro delantero derecho
19	15A	Relé de faros antiniebla delanteros
20	10A	Luz de maletero, Tablero de instrumentos, Luz de cortesía, ETACM, DLC
21	15A	Audio, Reloj digital, Antena eléctrica
22	15A	Actuador de velocidad de ralentí, ECM
23	10A	ECM
25		RELÉ DE BOMBA DE COMBUSTIBLE
26		RELÉ DE LIMPIAPARABRISAS
27		RELÉ DEL SOPLADOR
28		RELÉ DE ARRANQUE
29		RELÉ DE LUCES TRASERAS
30		RESISTENCIA DE PRE-EXCITACIÓN
33		RELÉ DE BOCINA
34		RELÉ DE AIRE ACONDICIONADO
35		RELÉ 1 DEL VENTILADOR DEL CONDENSADOR
36		Relé de bomba de combustible, Motor de bomba de combustible
37		RELÉ 2 DEL VENTILADOR DEL CONDENSADOR (Blanco)
38		RELÉ DE FAROS ANTINIEBLA DELANTEROS (Negro)
39		RELÉ DEL VENTILADOR DEL RADIADOR (Negro)

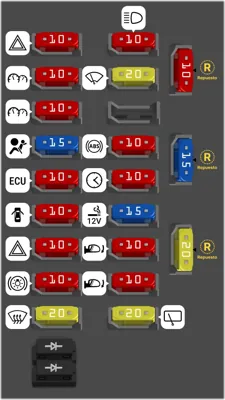

Compartimiento de pasajeros

N°	A	Descripción
1	10A	Luces de advertencia de peligro, Interruptor de luces de reversa, Módulo de control de bloqueo de llave y palanca de cambios A/T
2	10A	ETACM, Resistencia del generador, Tablero de instrumentos
3	10A	Tablero de instrumentos
4	15A	Bolsa de aire
5	10A	ECM, TCM, Palanca de cambios A/T
6	10A	Seguros eléctricos de puertas
7	10A	Luces de advertencia de peligro, ETACM
8	10A	Luz de freno, Palanca de cambios A/T, Solenoide de interbloqueo de llave A/T
9	20A	Desempañador de ventana trasera
10	10A	Faros delanteros, Ventanas eléctricas, ETACM, Luces antiniebla delanteras, Control del soplador, Limpiaparabrisas
11	20A	Limpiaparabrisas y lavaparabrisas delantero
13	10A	Control de ABS, Purga de ABS
14	10A	Reloj, Audio
15	15A	Encendedor de cigarrillos
16	10A	Interruptor de espejos eléctricos
17	10A	Motor de espejos eléctricos y desempañador
18	20A	Limpiaparabrisas trasero
19	10A	REPUESTO
20	15A	REPUESTO
21	20A	REPUESTO

Caja de relés del compartimiento de pasajeros

N°		A	Descripción
-			RELÉ DE FAROS
-			RELÉ DE CIERRE CENTRALIZADO #1
-			RELÉ DE VENTANILLAS ELÉCTRICAS
-			RELÉ DE LA LUZ ANTINIEBLA TRASERA
-			RELÉ DE LA ALARMA ANTIRROBO
-			RELÉ DEL DESEMPAÑADOR DE LA LUNETA TRASERA
-			RELÉ DE CIERRE CENTRALIZADO #2
-			RELÉ DE LA BOMBA DE COMBUSTIBLE
-			UNIDAD DE DESTELLADOR
