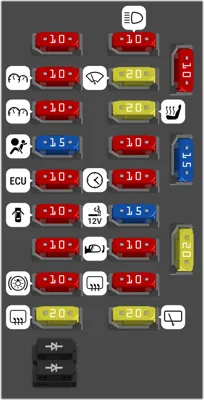

| 1 |
|
120A |
ALT Carga (generador) |
| 2 |
|
50A |
BATTERY Fusible 6, 7, 8, 9, fusible del claxon, fusible de la luz interior |
| 3 |
|
50A |
LAMP Fusible delfaro,fusible del faro antiniebla delantero, relé del piloto trasero, fusible del lavafaros |
| 4 |
|
20A |
ECU Relé de control del motor , generador , relé de la bomba del combustible, fusible ECU #3 |
| 5 |
|
30A |
IGN Fuente de alimentación para el arranque, relé de encendido |
| 6 |
|
20A |
RAD FAN Control del ventilador del motor |
| 7 |
|
30A |
BLOWER Control del difusor de aire |
| 8 |
|
30A |
ABS Control ABS, conector de purga ABS |
| 9 |
|
30A |
ABS Control ABS, conector de purga ABS |
| 10 |
|
30A |
P/WDW Elevalunas eléctrico |
| 11 |
|
20A |
COND FAN Control del ventilador del condensador |
| 12 |
|
10A |
ECU #1 Ventilador del radiador, ventilador del condensador , ECM, sensor de oxígeno, válvula de control de purgas, SMATRA, relé de la bujía incandescente, relé del calefactor,interruptor de la luz de parada |
| 13 |
|
10A |
A/CON COMP Relé A/C |
| 14 |
|
10A |
HORN Relé del claxon |
| 15 |
|
10A |
TAIL LH Faros, piloto combinado izquierdo, luz de la matrícula, control DRL, Luz de posición, relé del lavafaros |
| 16 |
|
10A |
TAIL RH Piloto combinado derecho, luz de la matrícula, luz de posición |
| 17 |
|
10A |
H/LP LH Faro izquierdo, control DRL,tablero de mandos |
| 18 |
|
10A |
H/LP RH Faro derecho |
| 19 |
|
15A |
FRONT FOG Relé del faro antiniebla delantero |
| 20 |
|
10A |
ROOM LP Tablero de mandos, luz de cortesía,luz del maletero, ETACM, DLC, Advertencia de puerta abierta, conector de comprobación múltiple |
| 21 |
|
15A |
AUDIO Audio, reloj digital,antena eléctrica, interruptor delaire acondicionado, interruptor de la luz antiniebla trasera |
| 22 |
|
15A |
ECU #2 Actuador de la velocidad lenta, ECM, sensor de posicionamiento del árbol de levas, actuador EGR,Actuador de la placa de la mariposa |
| 23 |
|
10A |
ECU#3 ECM |
| 24 |
|
25A |
H/L WASHER Motor del !ava aros |
| 25 |
|
|
F/PUMP CHK Relé de la bomba delcombustib le, motor de la bomba del combustible |
| 26 |
|
|
WIPER Relay limpiaparabrisas. |
| 27 |
|
|
BLOWER Relay del control del difusor de aire. |
| 28 |
|
|
START Arranque. |
| 29 |
|
|
TAIL LAMP Luz de freno. |
| 30 |
|
|
R/W Diode |
| 31 |
|
|
DIODE 1 |
| 32 |
|
|
DIODE 2 |
| 33 |
|
|
HORN Claxon |
| 34 |
|
|
A/CON Aire acondicionado. |
| 35 |
|
|
COND FAN#1 Ventilador del condensador. |
| 36 |
|
|
F/P CHK |
| 37 |
|
|
COND FAN#2 VEntilador del condensador. |
| 38 |
|
|
FRONT FOG Faro antiniebla delantero |
| 39 |
|
|
RAD FAN Ventilador del radiador |
