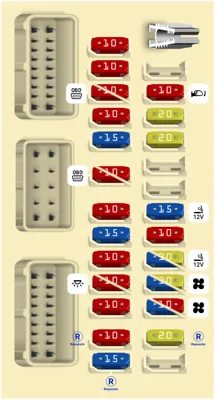

Caja de Fusibles del Compartimento de Pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| 1 | 10A | Unidad de Control del Cinturón de Seguridad Pre-Colisión | |
| 2 | 10A | Unidad del Sensor de Diagnóstico de la Bolsa de Aire, Unidad de Control del Sistema de Clasificación de Ocupantes | |
| 3 | 10A | Motor de Orientación de Faros RH/LH, Unidad de Control de la Cámara, Relé de Bloqueo de Cambio, Interruptor de Freno del Dispositivo Automático de Control de Velocidad (ASCD), Interruptor de Freno del Control de Crucero Inteligente (ICC), Unidad de Control del Sistema de Iluminación Frontal Adaptativa (AFS), Interruptor AFS, Conector de Enlace de Datos, Amplificador Unificado del Medidor y del Aire Acondicionado, Relé del Asiento Calefaccionado, Unidad de Control AV, Unidad Adaptadora de Teléfono, Compresor, Espejo Interior Antideslumbrante Automático, Unidad de Control Frontal de Dirección Activa en 4 Ruedas (4WAS), Unidad de Control de Sónar, Ionizador, Sensor de Detección de Gases de Escape / Olores Exteriores, Relé del Asiento con Climatización Controlada | |
| 3 | 10A | PIEZAS ELÉCTRICAS (IGN) | |
| 4 | 10A | Tablero de Instrumentos, Relé de Luces de Reversa (Transmisión Automática), Interruptor de Luces de Reversa (Transmisión Manual) | |
| 5 | 15A | Amplificador BOSE | |
| 6 | 10A | Ranura de Llave, Zumbador de Advertencia de Llave Inteligente, Conector de Enlace de Datos, Amplificador Unificado del Medidor del Aire Acondicionado, Reloj, Espejo Interior Antideslumbrante Automático, Sensor de Luz y Lluvia, Zumbador de Advertencia del Techo | |
| 6 | 10A | PIEZAS ELÉCTRICAS (BAT) | |
| 7 | 10A | Interruptor de Luces de Freno, Módulo de Control de Carrocería (BCM), Relé de Retención de Freno del Control de Crucero Inteligente | |
| 8 | 15A | Amplificador BOSE | |
| 9 | 10A | Ranura de Llave, Interruptor de Encendido de Botón, Interruptor de Interbloqueo del Embrague (Transmisión Manual) | |
| 10 | 10A | Módulo de Control de Carrocería (BCM), Interruptor de Memoria del Asiento, Unidad de Control del Posicionador Automático de Conducción, Control del Asiento del Conductor, | |
| 10 | 10A | LUCES INTERIORES | |
| 11 | 10A | Tablero de Instrumentos, Amplificador Unificado del Medidor del Aire Acondicionado, Unidad de Control AWD | |
| 13 | 10A | Espejo Calefaccionado | |
| 14 | 20A | Desempañador de la Ventana Trasera; [Convertible]: Unidad de Control del Techo Duro Retráctil | |
| 15 | 20A | Desempañador de la Ventana Trasera; Convertible: Unidad de Control del Techo Duro Retráctil | |
| 18 | 15A | Encendedor de Cigarrillos | |
| 19 | 10A | Tablero de Instrumentos, Amplificador Unificado del Medidor y del Aire Acondicionado, Unidad de Visualización, Interruptor Multifunción, Unidad de Control AV, Módulo de Control de Carrocería (BCM), Unidad Adaptadora de Teléfono, Unidad de Control de la Cámara, Interruptor de Control Remoto del Espejo de la Puerta, Sintonizador de Radio Satelital, Cambiador de CD, Unidad de Control de Sónar, Interruptor de Cancelación de Sónar | |
| 20 | 15A | Toma de Corriente de la Consola; | |
| 20 | 20A | TOMA DE CORRIENTE | |
| 21 | 15A | Motor del Ventilador | |
| 21 | 20A | Motor del Ventilador | |
| 22 | 15A | Motor del Ventilador | |
| 22 | 10A | Motor del Ventilador | |
| 23 | 10A | REPUESTO | |
| 24 | 15A | REPUESTO | |
| 25 | 20A | REPUESTO |
Caja de fusibles del compartimento de pasajeros (Vista trasera)
| N° | A | Descripción | |
|---|---|---|---|
| - | Encendido | ||
| - | Desempañador de la ventana trasera | ||
| - | Accesorio | ||
| - | Ventilador delantero |
Caja de fusibles en el compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | Relé de la bomba de combustible | |
| 2 | 10A | Relé del ventilador de refrigeración | |
| 3 | 10A | Módulo de control de la transmisión (TCM), Interruptor de modo nieve, Interruptor de posición de estacionamiento/punto muerto | |
| 4 | 10A | Inyectores, Módulo de control del motor (ECM), Módulo de control de la carrocería (BCM) | |
| 5 | 10A | ABS, Unidad integrada del sensor de control de crucero inteligente (ICC), Sensor de ángulo de dirección, Sensor de tasa de guiñada / G lateral, Unidad de control de dirección asistida, Unidad de control AWD, Unidad de control principal de dirección activa en 4 ruedas (4WAS) | |
| 6 | 15A | Sensores de relación aire-combustible, Sensores de oxígeno calefaccionados | |
| 7 | 10A | Bomba del lavaparabrisas | |
| 8 | 10A | Relé de bloqueo de la dirección | |
| 9 | 10A | Relé del aire acondicionado | |
| 10 | 15A | Módulo de control del motor (ECM), Relé del ECM (Bobinas de encendido, Condensador, Válvula solenoide de control de sincronización de válvula de admisión, Retardador magnético de control de sincronización de válvula de escape, Módulo de control del motor, Sensor de flujo de masa de aire, Válvula solenoide de control de volumen de purga del depósito EVAP, Válvula de control de ventilación del depósito EVAP), Módulo de control de evento y elevación de válvula variable (VVEL) | |
| 11 | 15A | Relé del motor de control del acelerador | |
| 12 | 10A | Luz de combinación delantera | |
| 13 | 10A | Luz de combinación trasera, Luz de matrícula, Luz de mapa, Interruptor de apagado de VDC, Interruptor de apertura de la tapa del maletero, Interruptor del sistema de iluminación frontal adaptativa (AFS), Interruptor de combinación (Cable espiral), Reloj, Interruptor multifunción, Unidad de control AV, Luz de la guantera, Toma del encendedor de cigarrillos, Selector de cambio A/T, Interruptor de asiento calefaccionado (Lado del conductor/pasajero), Interruptor de modo nieve, Interruptor de control remoto del espejo de la puerta, Interruptor de cancelación de sonar, Interruptor de apertura/cierre del techo, Interruptor de asiento con clima controlado | |
| 14 | 10A | Faro izquierdo (Luz alta) | |
| 15 | 10A | Faro derecho (Luz alta) | |
| 16 | 15A | Faro izquierdo (Luz baja) | |
| 17 | 15A | Faro derecho (Luz baja) | |
| 18 | 15A | Relé de la luz antiniebla delantera | |
| 20 | 30A | Relé del limpiaparabrisas delantero |
Caja de Fusibles del Compartimiento del Motor #2 (Versión 1)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé del Ventilador de Refrigeración | ||
| - | Unidad de Control del Cinturón de Seguridad Pre-Colisión | ||
| - | Relé de Encendido (Fusibles: "2", "3", "4") | ||
| - | 40A | 2006-2010 (40A): Unidad de Control Delantera de Dirección Activa en las 4 Ruedas (4WAS) | |
| - | 50A | [Convertible]: Unidad Hidráulica | |
| - | Módulo de Control de Carrocería (BCM), Disyuntor (Unidad de Control de Posición de Conducción Automática, Asiento Eléctrico) | ||
| - | ABS | ||
| - | ABS | ||
| - | Bocina | ||
| - | Bloqueo de Palanca de Cambios | ||
| 31 | 15A | Relé de Bocina N°1 | |
| 32 | 10A | Alternador | |
| 33 | 10A | Unidad de Control AWD | |
| 34 | 15A | Audio, Unidad de Control AV, Woofer, Unidad de Control de Cámara, Unidad Adaptadora de Teléfono, Sintonizador de Radio Satelital, Cambiador de CD | |
| 35 | 15A | Relé de Asiento Calefaccionado, Relé de Asiento con Climatizador (Convertible) | |
| 36 | 10A | Módulo de Control de Transmisión (TCM) | |
| 37 | 20A | 2006-2010 (20A): Relé del Motor Trasero de Dirección Activa en las 4 Ruedas (4WAS) | |
| 37 | 15A | [Convertible]: Relé de Asiento con Climatizador | |
| 38 | 10A | Relé de Bocina 2 |
Caja de fusibles del compartimento del motor n.º 2 (Versión 2)
| N° | A | Descripción | |
|---|---|---|---|
| - | Bocina | ||
| 1 | 15A | Relé de la bocina n.º 1 | |
| 2 | 10A | Alternador | |
| 3 | 10A | Unidad de control AWD | |
| 4 | 15A | Audio, Unidad de control AV, Woofer, Unidad de control de cámara, Unidad adaptadora de teléfono, Sintonizador de radio satelital, Cambiador de CD | |
| 5 | 15A | Relé del asiento calefaccionado, Relé del asiento con control de clima (Convertible) | |
| 6 | 10A | Módulo de control de la transmisión (TCM) | |
| 7 | 15A | 2006-2010 (20A): Relé del motor trasero de dirección activa en las 4 ruedas (4WAS) | |
| 7 | 20A | Convertible (15A): Relé del asiento con control de clima | |
| 8 | 10A | Relé de la bocina 2 | |
| 9 | Relé del ventilador de refrigeración | ||
| 10 | Unidad de control del cinturón de seguridad pre-colisión | ||
| 11 | Relé de encendido (Fusibles: "2", "3", "4") | ||
| 12 | 40A | 2006-2010 (40A): Unidad de control frontal de dirección activa en las 4 ruedas (4WAS) | |
| 12 | 50A | Convertible (50A): Unidad hidráulica | |
| 14 | Módulo de control de la carrocería (BCM), Disyuntor (Unidad de control de posición de conducción automática, Asiento eléctrico) | ||
| 15 | ABS | ||
| 16 | ABS | ||
| 17 | 50A | Relé del motor del actuador de evento y elevación de válvula variable (WEL) | |
| 18 | 30A | Convertible: Unidad de bandeja trasera, Unidad de control del techo rígido retráctil, Unidad de control de cierre de la cajuela |
