Caja del habitáculo №1
| N° | A | Descripción | |
|---|---|---|---|
| 5 | 15A | Display Control Unit, External Data Input Box, Telematic Control Unit (TCU), AV Control Unit, Navi Control Unit, Around View Monitor Control Unit | |
| 6 | 10A | A/C Auto Amplifier, Push-Button Ignition Switch, Combination Meter, Integral Switch | |
| 7 | 15A | (BOSE Amplifier) Sistema de audio | |
| 8 | 5A | Pre-Crash Seat Belt Control Unit, Data Link Connector, Auto Anti-dazzling Inside Mirror, Rain Sensor, Intelligent Key Warning Buzzer | |
| 9 | 15A | (BOSE Amplifier) Sistema de audio | |
| 10 | 5A | Body Control Module (BCM) | |
| 11 | 10A | Combination Meter, Around View Monitor Control Unit, A/C Auto Amplifier, Integral Switch, Bose Amplifier, Telematic Control Unit (TCU), Telematics Switch, Power Window Main Switch (Door Mirror Remote Control Switch), Display Control Unit, External Data Input Box, Navi Control Unit, AV Control Unit | |
| 12 | 15A | (Blower Motor) Motor soplador de AC | |
| 13 | 15A | (Blower Motor) Motor soplador de AC | |
| 15 | 20A | Power Socket №1, Power Socket №2 | |
| 16 | 20A | (CIGAR LIGHTER) Encendedor de cigarrillos / enchufes de corriente | |
| 17 | 10A | HEATER CONT | |
| 18 | 10A | Advanced Driver Assistance Systems (ADAS) Control Unit, Side Radar (LH/RH), Driver Assistance Buzzer Control Module, All-Wheel Drive (AWD) Control Module | |
| 19 | 5A | Display Control Unit, Sonar Control Unit, Telematic Control Unit (TCU), Around View Monitor Control Unit, Heateo Seat Relay, Can Gateway, Lane Camera Unit, Adaptive Front Lighting System (AFS) Control Unit | |
| 20 | 10A | Air Bag Diagnosis Sensor Unit, Occupant Classification System Control Unit | |
| 21 | 10A | Shift Lock Relay, Headlamp Aiming Motor (LH/RH), Exhaust Gas/Outside Odor Detecting Sensor, Headlamp Swivel Actuator (LH/RH), Brake Pedal Position Switch, Stop Lamp Switch, Chassis Control Module, Compressor, Steering Force Control Module, Power Steering Control Unit, A/C Auto Amplifier, Navi Control Unit, lonizer, High Beam Assist Ativar O Windo Control Module, Auto Anti-dazzling Inside Mirror, Data Link Connector Acesse Configuraçõe | |
| 22 | 5A | Back-Up Lamp Relay, Combination Meter, Integral Switch | |
| 23 | 20A | (Rear Window Defogger) Desempañador trasero | |
| 24 | 20A | (Rear Window Defogger) Desempañador trasero | |
| 25 | 10A | (Mirror Defogger) Calefactor de espejo | |
| 26 | 20A | POWER WDW | |
| 27 | 10A | (Heated Steering Wheel Relay) Sistema de volante calefactado | |
| 28 | 10A | EMCM | |
| 29 | 20A | POWER WDW | |
| 30 | 15A | Body Control Module (BCM) | |
| 31 | 15A | (Heated Seat Relay) Asientos calefaccionados | |
| 32 | 15A | Ativar O Windows - Acesse Configurações | |
| 33 | 15A | Body Control Module (BCM), Seat Memory Switch (with Automatic Drive Positioner) | |
| 35 | 30A | (Spare) Fusible de respuesto | |
| 36 | - | (-) - | |
| 37 | 10A | Body Control Module (BCM) | |
| 38 | 10A | Stop Lamp Switch, Body Control Module (BCM), Intelligent Cruise Control (ICC) Brake Hold Relay | |
| 39 | 20A | POWER WDW | |
| 40 | 5A | Remote Keyless Entry Receiver, All-Wheel Drive (AWD) Control Unit, Can Gateway | |
| 41 | 20A | POWER WDW | |
| 42 | 5A | Drive Mode Select Switch, Meter Control Switch, Automatic Transmission Shift Selector, Glove Box Lamp, Seat Memory Switch, Triple Switch, Combination Switch (Spiral Cable), Integral Switch, Telematics Switch | |
| 44 | Herramienta para la extracción de los fusibles. |
Caja del habitáculo № 2
| N° | A | Descripción | |
|---|---|---|---|
| - | Window Defogger | ||
| - | (Accessory) Protege varios circuitos accesorios | ||
| - | (Power Socket) Encendedor de cigarrillos / enchufes de corriente | ||
| - | (Ignition) Encendido | ||
| - | (Blower) Motor soplador de AC |

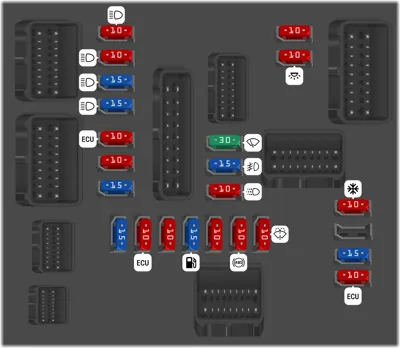

Caja del compartimento del motor №1
| N° | A | Descripción | |
|---|---|---|---|
| 34 | 10A | Faro derecho (Luz alta) | |
| 35 | 10A | Faro izquierdo (Luz alta) | |
| 36 | 15A | Faro derecho (Luz baja) | |
| 37 | 15A | Faro izquierdo (Luz baja) | |
| 38 | 10A | Módulo de control del motor (ECM), Sensores de flujo de masa de aire, Válvula solenoide de control de purga del cánister EVAP | |
| 39 | 10A | Válvula de control de ventilación del cánister EVAP, Válvula solenoide de control de tiempo de la válvula de admisión, Módulo de control de evento y elevación variable de válvulas (VVEL) | |
| 40 | 15A | Sensores de relación aire-combustible, Sensores de oxígeno calefaccionados | |
| 41 | 30A | Relé del limpiaparabrisas delantero | |
| 42 | 15A | Relé de faros antiniebla delanteros | |
| 43 | 10A | Relé de luces de conducción diurna | |
| 44 | 15A | Bobinas de encendido, Condensador | |
| 45 | 10A | Inyectores de combustible, Módulo de control del motor (ECM) | |
| 46 | 10A | Módulo de control de la transmisión (TCM) | |
| 47 | 15A | Relé de la bomba de combustible | |
| 48 | 10A | Relé del ventilador de enfriamiento №1 | |
| 49 | 10A | ABS, Sensor de control de crucero inteligente (ICC), Relé de retención de freno ICC, Actuador del pedal del acelerador / Sensor de posición del pedal del acelerador, Sensor de ángulo de dirección | |
| 50 | 10A | Bomba del lavaparabrisas | |
| 51 | 10A | Luces traseras/estacionamiento (Lado izquierdo) | |
| 52 | 10A | Luces traseras/estacionamiento (Lado derecho), Luces de mapa, Luces interiores, Conjunto del interruptor de solicitud de apertura de la tapa del maletero | |
| 53 | 10A | Relé de aire acondicionado | |
| 55 | 15A | Relé del motor de control del acelerador | |
| 56 | 10A | Módulo de control del motor (ECM) |
Caja de fusibles del compartimiento del motor №2
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Unidad de control del cinturón de seguridad previo a la colisión (lado del pasajero) (con control de crucero inteligente (ICC)) | |
| - | 30A | Relé de encendido (Fusible: "11", "12", "13", "14", "22") | |
| - | 30A | Unidad de control del cinturón de seguridad previo a la colisión (lado del conductor) (con control de crucero inteligente (ICC)) | |
| - | 10A | Relé de la bocina de seguridad del vehículo | |
| - | 15A | Relé de la bocina | |
| - | 10A | Actuador del pedal del acelerador / Sensor de posición del pedal del acelerador (con control de crucero inteligente (ICC)) | |
| - | 10A | Módulo de control de la transmisión (TCM) | |
| - | 10A | Alternador | |
| - | 10A | Módulo de control de tracción total (AWD) | |
| - | 10A | Relé de luces de conducción diurna | |
| - | 10A | Relé de luces de conducción diurna | |
| - | Dirección adaptativa directa: Módulo de control de fuerza de dirección | ||
| - | Dirección adaptativa directa: Submódulo de control de ángulo de dirección | ||
| - | Dirección adaptativa directa: Módulo de control principal de ángulo de dirección | ||
| - | ABS | ||
| - | Módulo de control de la carrocería (BCM), disyuntor (unidad de control del posicionador automático de conducción, asiento eléctrico) | ||
| - | ABS | ||
| - | Relé del ventilador de enfriamiento №1 | ||
| - | Relé del motor del actuador de elevación y evento de válvula variable (WVEL) |
Bloque de eslabones fusibles
| N° | A | Descripción | |
|---|---|---|---|
| - | 250A | Arrancador, Alternador, Fusible: "E", "D", "C" | |
| - | Relé de luces altas (Fusible: "42", "43"), Relé de luces bajas (Fusible: "44", "45"), Relé de luces traseras (Fusible: "59", "60"), Fusible: "56", "57", "58" | ||
| - | Relé de accesorios (Relé de toma de corriente, Fusible: "1"), Relé de toma de corriente (Fusible: "25"), Relé del desempañador de la luneta trasera (Fusible: "8", "9", "10"), Relé del soplador (Fusible: "27", "28"), Fusible: "2", "3", "4", "5", "6", "7", "15", "17", "19", "20", "30", "32", "33", "36" | ||
| - | Relé del módulo de control del motor (ECM) (Fusible: "46", "47", "48"), Relé de encendido (Fusible: "49", "50", "51", "52", "53", "54", "55"), Fusible: "61", "63", "64" | ||
| - | Fusible: "65", "66", "67", "68", "69", "70", "72", "73", "G", "H", "J", "L", "M", "N", "O", "P", "Q", "R", "S" |
Caja adicional del compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 40A | LAVAFAROS | |
| 2 | 10A | CONTROL DEL MOTOR | |
| 3 | 15A | INYECTOR | |
| 4 | 15A | INYECTOR | |
| 5 | 50A | VENTILADOR DEL RADIADOR | |
| 6 | 50A | VENTILADOR DEL RADIADOR |
