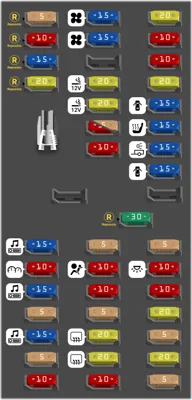

Caja de fusibles del habitáculo

N°	A	Descripción
1	5A	(SPARE) Fusible de respuesto
2	10A	(SPARE) Fusible de respuesto
3	15A	(SPARE) Fusible de respuesto
4	20A	(SPARE) Fusible de respuesto
5	15A	(AUDIO) Sistema de audio
6	10A	(METER) Cuadro de instrumentos
7	15A	(AUDIO AMP) Sistema de audio
8	5A	(BAT) ELEC PARTS
9	15A	(AUDIO AMP) Sistema de audio
10	5A	(BAT-1) ELEC PARTS
11	10A	(AUDIO/MIRROR) Sistema de audio; Espejos eléctricos
12	15A	(BLOWER MOTOR) Motor soplador de AC
13	15A	(BLOWER MOTOR) Motor soplador de AC
15	20A	(POWER SOCKET) Encendedor de cigarrillos / enchufes de corriente
16	20A	(CIGAR LIGHTER) Encendedor de cigarrillos / enchufes de corriente
17	10A	HEATER CONT
17	5A	E-SUS 1 [3.0L]
18	10A	(IGN POWER) ELEC PARTS
19	5A	(IGN SIG)
20	10A	(AIR BAG) Airbag
21	10A	(ELEC PARTS) Protege varios circuitos
22	5A	(IGN) METER
23	20A	(RR DEF) Desempañador trasero
24	20A	(RR DEF) Desempañador trasero
25	10A	(HEATED MIRROR) Calefactor de espejo
26	20A	POWER WDW
27	10A	(HEATED STRG) Sistema de volante calefactado
28	10A	EMCM
29	20A	POWER WDW
30	15A	(DOOR LOCK) Sistema de cierre de puertas eléctrico
31	15A	(HEATED SEAT) Asientos calefaccionados
32	15A	(TOWING) Luces del remolque
33	15A	(DOOR LOCK) Sistema de cierre de puertas eléctrico
35	30A	(SPARE) Fusible de respuesto
36	5A	E-SUS 2 [3.0L]
37	10A	(ROOM LAMP) Luz de domo y luz interior
38	10A	(STOP LAMP) Luces de freno
39	20A	POWER WDW
40	5A	(BAT-2) ELEC PARTS
41	20A	POWER WDW
42	5A	(ILLUMINATION) Iluminación
44		Herramienta para la extracción de los fusibles.

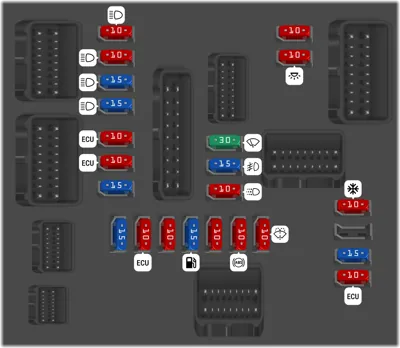

N°	A	Descripción
34	10A	Right Headlamp (High Beam)
35	10A	Left Headlamp (High Beam)
36	15A	Right Headlamp (Low Beam)
37	15A	Left Headlamp (Low Beam)
38	10A	Engine Control Module (ECM), Mass Air Flow Sensors, EVAP Canister Purge Volume Control Solenoid Valve
39	10A	(ENG SOL) Sistema de control del motor
40	15A	Air Fuel Ratio Sensors, Heated Oxygen Sensors
41	30A	(Front Wiper Relay) Limpiaparabrisas delanteros
42	15A	(Front Fog Lamp Relay) Luces antiniebla delanteras
43	10A	Daytime Running Light Relay
44	15A	Ignition Coils, Condensor
45	10A	Fuel Injectors, Engine Control Module (ECM)
46	10A	Automatic transmission controller
47	15A	(Fuel Pump Relay) Bomba de combustible
48	10A	Starter ignition
49	10A	ABS, Intelligent Cruise Control (ICC) Sensor, ICC Brake Hold Relay, Accelerator Pedal Actuator / Accelerator Pedal Position Sensor, Steering Angle Sensor,
50	10A	(Washer Pump) Limpiaparabrisas
51	10A	Tail/Park Lamps (Left Side)
52	10A	Tail/Park Lamps (Right Side), Map Lamps, Interior Lamps, Trunk Lid Opener Request Switch Assembly
53	10A	Air conditioning Relay
55	15A	Throttle Control Motor Relay
56	10A	Engine Control Module (ECM)

N°	A	Descripción
-		ANTI THEFT HORN
-		(HORN) Bocina
-		(RAD FAN) Ventilador del radiador
-		(DTRL) Luces de circulación diurna
1	15A	(WIPER DEICER) Descongelador o desempañador
2	10A	(DTRL) Luces de circulación diurna
3	10A	(DTRL) Luces de circulación diurna
4	10A	ETS SOL
4	20A	CAC COOLING
5	10A	ETS SOL
6	10A	(ALTNTR) Sistema de carga
6	10A	(ENG CONT) Unidad de control del motor
7	10A	(A/T CONT) Control de la caja automática
7	10A	ENG CONT (CLUTCH)
8	10A	DCA PEDAL
9	15A	(HORN) Bocina
10	10A	(ANTI THEFT, HORN) Sistema antirobo; Bocina
11		HEAD LAMP GLOW PLUG
11		V VEL
12		(RAD FAN) Ventilador del radiador
12		(HEAD LAMP WASH) Lavafaros
13		(VDC CONT) Solenoide de control de dinámica del vehículo
14		(DOOR LOCK) Sistema de cierre de puertas eléctrico
15		(VDC SOL) Solenoide de control de dinámica del vehículo
16	40A	(HEAD LAMP WASH) Lavafaros
16	30A	PRE CRASH SEAT BELT
17	30A	(IGN SW) Interruptor de encendido
18	30A	PRE CRASH SEAT BELT / STARTER
19		RAD FAN / ELEC PARTS (BAT)
20		(EPS) Dirección asistida eléctrica
21		(HEAD LAMP) Faros
21		(PTC HEATER) Calefactor adicional AC
22		(EPS) Dirección asistida eléctrica
23		(EPS) Dirección asistida eléctrica
