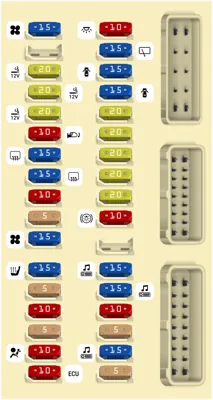

Caja de fusibles del compartimento de pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | Motor del soplador | |
| 3 | 20A | Toma de corriente (ACC-1) | |
| 4 | 20A | Toma de corriente (ACC-3) | |
| 5 | 20A | Toma de corriente (ACC-2) | |
| 6 | 10A | Espejo calefaccionado | |
| 7 | 15A | Desempañador trasero | |
| 8 | 15A | Desempañador trasero | |
| 9 | 10A | Partes electrónicas (BAT-2) | |
| 10 | 5A | Iluminación | |
| 11 | 15A | Motor del soplador | |
| 12 | 15A | Asientos calefaccionados | |
| 13 | 5A | Partes electrónicas (IGN-1) | |
| 14 | 10A | Partes electrónicas (IGN-2) | |
| 15 | 5A | Medidor (IGN) | |
| 16 | 10A | Bolsa de aire | |
| 17 | 10A | Sistema de gestión del motor | |
| 18 | 10A | Luces interiores | |
| 19 | 15A | Limpiaparabrisas trasero | |
| 20 | 15A | Cerradura de puerta delantera | |
| 21 | 15A | Cerradura de puerta trasera | |
| 22 | 20A | Ventana eléctrica (trasera derecha) | |
| 23 | 20A | Ventana eléctrica (conductor) | |
| 24 | 20A | Ventana eléctrica (pasajero) | |
| 25 | 20A | Ventana eléctrica (trasera izquierda) | |
| 26 | 20A | Toma de corriente (CARGO B+) | |
| 27 | 10A | Luz de freno | |
| 28 | - | Interruptor de almacenamiento extendido | |
| 29 | 15A | Amplificador de audio | |
| 30 | 15A | Amplificador de audio | |
| 31 | 10A | Medidor (BAT) | |
| 32 | 5A | Partes electrónicas (BAT-1) | |
| 33 | 15A | Audio | |
| 34 | 5A | BCM |
Caja de relés del compartimento de pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| - | Encendido №2 | ||
| - | Motor del ventilador | ||
| - | Desempañador de la ventana trasera | ||
| - | Accesorio №1 |

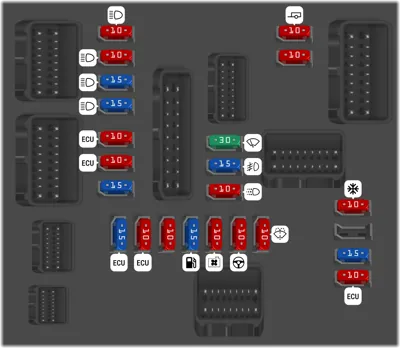

Caja de fusibles en el motor No.1
| N° | A | Descripción | |
|---|---|---|---|
| 34 | 10A | Faros delanteros derechos (Luz alta) | |
| 35 | 10A | Faros delanteros izquierdos (Luz alta) | |
| 36 | 15A | Faros delanteros derechos (Luz baja) | |
| 37 | 15A | Faros delanteros izquierdos (Luz baja) | |
| 38 | 10A | Módulo de Control del Motor (ECM), Válvula Solenoide de Control VIAS, Válvula de Control de Ventilación del Canister EVAP, Relé del Motor de Control del Acelerador | |
| 39 | 10A | Módulo de Control del Motor (ECM), Válvula Solenoide de Control de Volumen de Purga del Canister EVAP, Válvula Solenoide de Control de Tiempo de Válvula de Admisión, Válvula Solenoide de Control de Bloqueo Intermedio de Tiempo de Válvula de Admisión, Válvula Solenoide de Control de Tiempo de Válvula de Escape, Sensor de Flujo de Masa de Aire | |
| 40 | 15A | Sensores de Oxígeno Calefaccionados, Sensores de Relación Aire-Combustible | |
| 41 | 30A | Relé del Limpiaparabrisas Delantero | |
| 42 | 15A | Relé de la Luz Antiniebla Delantera | |
| 43 | 10A | Relé de Luz Diurna | |
| 44 | 15A | Bobinas de Encendido, Condensador, Módulo de Control del Motor (ECM) | |
| 45 | 10A | Inyectores de Combustible, Módulo de Control del Motor (ECM) | |
| 46 | 10A | Interruptor de Rango de Transmisión, Módulo de Control de Transmisión (TCM), Sensor de Velocidad Primario, Sensor de Velocidad de Entrada, Sensor de Velocidad de Salida | |
| 47 | 15A | Relé de la Bomba de Combustible | |
| 48 | 10A | Relé del Ventilador de Enfriamiento, Motores de Ajuste de Faros, Interruptor de Ajuste de Faros, Sensor de Rango de Transmisión | |
| 49 | 10A | Unidad de Control de Tracción Total (AWD), Módulo de Control de Dirección Asistida, Relé de Válvula Solenoide ABS, Relé del Motor ABS, Sensor de Ángulo de Dirección, Sensor de Tasa de Guiñada/Lateral/Desaceleración | |
| 50 | 10A | Sistema de Lavado Delantero y Trasero, Interruptor de Combinación | |
| 51 | 10A | Luces Traseras, Luces de Matrícula, Relé de Remolque No.1, Interruptor de Ajuste de Faros, Luz de la Guantera, Iluminación | |
| 52 | 10A | Luces de Estacionamiento, Luces de Posición Lateral | |
| 53 | 10A | Relé de aire acondicionado | |
| 55 | 15A | Relé del Motor de Control del Acelerador | |
| 56 | 10A | Módulo de Control del Motor (ECM) |
Caja de fusibles en el motor No. 2 (Ver. 1)
| N° | A | Descripción | |
|---|---|---|---|
| - | 60A | VENTILADOR PWM | |
| - | F/L VDC MTR | ||
| - | F/L VDC SOL | ||
| - | F/L SW ENCENDIDO | ||
| - | 30A | F/L PSB IZQUIERDO | |
| - | 30A | F/L PSB DERECHO | |
| - | F/L PUERTA TRASERA ELÉCTRICA | ||
| - | F/L BCM | ||
| - | F/L LAVADOR DE FAROS | ||
| - | CLAXON | ||
| - | VENTILADOR PWM | ||
| - | VENTILADOR ENFRIADOR DE ACEITE | ||
| 57 | 10A | ALT | |
| 58 | 10A | WOOFER | |
| 59 | 30A | CALEFACTOR PTC 1 | |
| 60 | 30A | CALEFACTOR PTC 2 | |
| 61 | 30A | REMOLQUE (BAT) | |
| 62 | 10A | 4WD | |
| 63 | 15A | CLAXON | |
| 64 | 30A | ASIENTO ABATIBLE | |
| 68 | 15A | ASIENTO IZQUIERDO CALEFACCIONADO | |
| 69 | 15A | INVERSOR | |
| 70 | 20A | SOPLADOR TRASERO | |
| 71 | 20A | TERCER SOPLADOR |
Caja de fusibles en el motor No. 2 (Ver. 2)
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Freno eléctrico (remolque) | |
| - | 60A | Relé del ventilador de enfriamiento | |
| - | ABS (Relé del motor) | ||
| - | ABS (Relé de válvula solenoide) | ||
| - | Relé de encendido №2 (Fusibles: 28, 29, 30, 31, 32), Relé de arranque, Relé de control de arranque | ||
| - | 30A | Sistema de cinturón de seguridad pre-colisión (lado del conductor) | |
| - | 30A | Sistema de cinturón de seguridad pre-colisión (lado del pasajero) | |
| - | Sistema de puerta trasera automática | ||
| - | Módulo de control de carrocería (BCM), Sistema de luces automáticas, Sistema de puerta trasera automática, Luz de reversa, Sistema de bloqueo de cambio CVT, Sistema de luces diurnas, Luz antiniebla delantera, Sistema de limpiaparabrisas y lavaparabrisas delantero, Faro, Sistema de ajuste de faros, Volante calefaccionado, Iluminación, Sistema de llave inteligente/Función de arranque del motor, Sistema de llave inteligente, Luces interiores, IVIS, Sistema de techo corredizo, Luces de estacionamiento, Luces de matrícula, Luces traseras, Sistema de bloqueo de puertas eléctricas, Asientos eléctricos, Sistema de ventanas eléctricas, Desempañador de luneta trasera, Sistema de limpiaparabrisas y lavaparabrisas trasero, Sistema de monitoreo de presión de neumáticos, Remolque, Luces de señal de giro y advertencia de peligro, Sistema de seguridad del vehículo, Sistema de aviso acústico, Posicionador automático de conducción, Columna de dirección inclinable y telescópica | ||
| - | Relé de bocina | ||
| - | Relé del ventilador de enfriamiento | ||
| 57 | 10A | Alternador, Relé de bocina antirrobo | |
| 58 | 10A | Sistema de audio BOSE | |
| 59 | 30A | Relé PTC №1 (Calefactor PTC) | |
| 60 | 30A | Relé PTC №2 (Calefactor PTC) | |
| 61 | 30A | Relé de remolque №2 (Receptáculo de remolque) | |
| 62 | 10A | Unidad de control de tracción total (AWD) | |
| 63 | 15A | Relé de bocina, Sistema de llave inteligente | |
| 64 | 30A | Unidad de control de retorno eléctrico del respaldo del asiento | |
| 65 | 10A | Relé de accesorios №2 (Módulo de control AV, Sintonizador de radio satelital, Aire acondicionado y conjunto de interruptores AV, Unidad de control Bluetooth, Asiento eléctrico, Unidad de control de monitor de vista envolvente, Distribuidor de video, Tomas de entrada auxiliar traseras, Unidad de control telemático (TCU), Interruptor telemático, Interruptor de control remoto de espejo eléctrico, Medidor de combinación) | |
| 66 | 15A | Asiento con control de clima, Asiento calefaccionado (lado del pasajero) | |
| 67 | 10A | Relé de remolque №1 (Receptáculo de remolque) | |
| 68 | 15A | Asiento con control de clima, Asiento calefaccionado (lado del conductor) | |
| 69 | 30A | Sistema de inversor | |
| 70 | 20A | Relé del motor del soplador trasero | |
| 71 | 20A | Relé del motor del soplador trasero |
Caja de Relés #1
| N° | A | Descripción | |
|---|---|---|---|
| - | PTC №2 | ||
| - | Control de Crucero Inteligente (ICC) Retención de Freno | ||
| - | Accesorio №2 | ||
| - | PTC №1 | ||
| - | 10A | Relé de Reversa de Remolque | |
| - | 15A | Relé de Giro de Remolque (Izquierdo), Relé de Giro de Remolque (Derecho) | |
| 74 | 10A | Relé de Volante Calefaccionado |
Caja de Relés #2
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de Luz Diurna | ||
| - | 10A | Sistema de Asistencia al Conductor |
