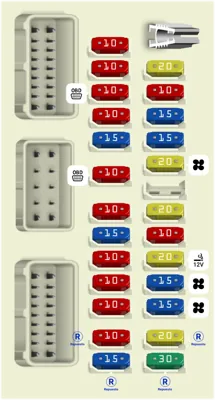

Caja de Fusibles del Compartimento de Pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| 1 | 10A | Interruptor de Combinación | |
| 2 | 10A | Unidad de Sensor de Diagnóstico de Air Bag, Unidad de Control del Sistema de Clasificación de Ocupantes | |
| 3 | 10A | Interruptor de Freno del Control de Crucero Inteligente (ICC), Interruptor de Freno del Dispositivo Automático de Control de Velocidad (ASCD), Interruptor de Luz de Freno, Motor de Orientación de Faros Izquierdo/Derecho, Conector de Enlace de Datos, Sensor de Ángulo de Dirección, Tablero de Instrumentos, Interruptor del Volante Calefaccionado, Unidad de Control de Advertencia de Baja Presión de Neumáticos, Unidad de Control de Dirección Asistida, Puerta de Enlace CAN, Interruptor Triple (Interruptor APS), Unidad de Control del Sistema de Iluminación Frontal Adaptativa (AFS), Interruptor Principal de Salida de CA 120V, Relé de Asiento con Climatización Controlada | |
| 4 | 10A | Control Trasero de Aire Acondicionado, Unidad de Control del Monitor de Visión Periférica, Amplificador Automático de Aire Acondicionado, Ionizador, Unidad de Control AV, Relé Trasero de Aire Acondicionado, Sensor de Detección de Gases de Escape / Puerta Exterior, Módulo de Control Automático del Portón Trasero, Espejo Interior Antideslumbrante Automático, Unidad de Control de Sónar, Módulo de Control Telemático (TCU) | |
| 5 | 15A | Amplificador BOSE | |
| 6 | 10A | Conector de Enlace de Datos, Reloj, Interruptor de Desbloqueo Eléctrico del Segundo Asiento Izquierdo/Derecho, Zumbador de Advertencia de Llave Inteligente, Unidad de Control del Cinturón de Seguridad Pre-colisión, Sensor de Lluvia de Luces, Espejo Interior Antideslumbrante Automático, Tablero de Instrumentos | |
| 7 | 10A | Interruptor de Luz de Freno, Módulo de Control de la Carrocería (BCM), Relé de Retención de Freno del Control de Crucero Inteligente (ICC), Freno Eléctrico | |
| 8 | 15A | Amplificador BOSE | |
| 9 | 10A | Unidad de Control del Monitor de Visión Periférica, Amplificador Automático de Aire Acondicionado, Módulo de Control Automático del Portón Trasero, Interruptor de Reclinación Izquierdo/Derecho, Interruptor de Abatimiento Izquierdo/Derecho, Zumbador de Advertencia Automático del Portón Trasero | |
| 10 | 10A | Interruptor de Encendido de Botón Pulsador, Interruptor de Memoria del Asiento, Módulo de Control de la Carrocería (BCM) | |
| 11 | 10A | Puerta de Enlace CAN | |
| 12 | 20A | Relé de Accesorios №2 | |
| 13 | 10A | Interruptor 4WD, Conjunto de Interruptores de Modo Nieve / Modo Remolque / VDC Desactivado | |
| 14 | 15A | Interruptor del Segundo Asiento Calefaccionado Izquierdo/Derecho | |
| 15 | 15A | Interruptor del Asiento Delantero Calefaccionado Izquierdo/Derecho | |
| 16 | 20A | Relé del Ventilador Trasero | |
| 18 | 20A | 2010-2013: Toma de Corriente de la Consola | |
| 19 | 10A | Unidad de Control del Monitor de Visión Periférica, Amplificador Automático de Aire Acondicionado, Interruptor Multifunción, Unidad de Control AV, Unidad de Visualización Frontal, Distribuidor de Video, Interruptor Principal de la Ventana Eléctrica, Amplificador BOSE, Módulo de Control Telemático (TCU), Interruptor Telemático | |
| 20 | 20A | Toma de Corriente Delantera, Toma de Corriente del Maletero, Relé de Accesorios №2 | |
| 21 | 15A | Motor del Ventilador Delantero | |
| 22 | 15A | Motor del Ventilador Delantero | |
| 23 | 10A | Fusible de repuesto | |
| 24 | 15A | Fusible de repuesto | |
| 25 | 20A | Fusible de repuesto | |
| 26 | 30A | Fusible de repuesto |
Relés adicionales para la caja de fusibles del compartimiento de pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| - | Encendido | ||
| - | Encendido 2 | ||
| - | Accesorio | ||
| - | Ventilador |
Compartimento del motor - Caja de fusibles #1
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | Relé del desempañador de la ventana trasera | |
| 2 | 20A | Módulo de control del motor (ECM), Amplificador de antena NATS, Relé del ECM (Sensor de flujo de aire masivo, Válvula solenoide de control de volumen de purga del cartucho EVAP, Módulo de control de elevación y evento de válvula variable (VVEL), Válvula solenoide de control de sincronización de válvula de admisión, Sensor de relación aire-combustible (A/F), Sensor de oxígeno calefaccionado, Válvula de retorno de combustible, Válvula de control de ventilación del cartucho EVAP, Relé del inyector) | |
| 3 | 15A | Relé del desempañador de la ventana trasera | |
| 4 | 10A | Relé de bloqueo de dirección | |
| 5 | 30A | Relé del limpiaparabrisas delantero | |
| 6 | 10A | Relé de luz trasera del remolque, Luz de combinación trasera IZQ, Luz trasera DER/IZQ, Luz de matrícula | |
| 7 | 10A | Luz de la guantera, Interruptor de asiento con clima controlado, Control de aire acondicionado trasero, Unidad de control del monitor de visión periférica, Interruptor del volante calefaccionado, Conjunto de interruptor 4WD, Selector de cambios A/T, Interruptor multifunción, Interruptor del asiento delantero calefaccionado, Interruptor del segundo asiento calefaccionado IZQ/DER, Reloj, Interruptor de desbloqueo eléctrico del segundo asiento IZQ/DER, Freno eléctrico, Interruptor principal de la toma de CA 120V, Toma de corriente de la consola (portavasos), Conjunto de interruptor de modo Nieve / modo Remolque / Vdc apagado, Interruptor de orientación de faros, Interruptor de control remoto del espejo de la puerta, Interruptor de combinación (Cable espiral), Interruptor de peligro, Interruptor de reinicio de viaje y control de iluminación, Interruptor de la computadora de viaje, Interruptor principal de la puerta trasera automática, Interruptor triple, Interruptor doble, Luz de combinación trasera DER, Luz ambiental de la manija de la puerta delantera, Luz ambiental de la manija de la puerta trasera, Luz de mapa, Interruptor de telemática | |
| 9 | 10A | Relé del aire acondicionado | |
| 10 | 15A | Luz antiniebla delantera | |
| 11 | 10A | Faro derecho (Luz alta) | |
| 12 | 10A | Faro izquierdo (Luz alta) | |
| 13 | 15A | Faro izquierdo (Luz baja) | |
| 14 | 15A | Faro derecho (Luz baja) | |
| 15 | 10A | Relé de luces de reversa, Relé de alimentación del remolque, Módulo de control de la transmisión (TCM) | |
| 16 | 10A | Unidad de control de transferencia | |
| 17 | 10A | ABS, Relé de luz de freno, Sensor G de guiñada / lateral / desaceleración | |
| 21 | 15A | Bobinas de encendido, Condensador | |
| 22 | 10A | Módulo de control del motor (ECM) | |
| 24 | 20A | Relé del motor de control del acelerador | |
| 25 | Desempañador de la ventana trasera | ||
| 26 | Encendido Nro. 3 | ||
| 27 | Encendido Nro. 2 | ||
| 28 | Encendido |
Compartimento del Motor - Caja de Fusibles n.º 2
| N° | A | Descripción | |
|---|---|---|---|
| - | Freno Eléctrico, Fusibles: "T", "V", "79", "84", "85", "86" | ||
| - | Relé de Encendido n.º 1 (Fusibles: "1", "2", "3", "4", "16"), Fusibles: "12", "81", "82", "83", "U" | ||
| - | IPDM | ||
| - | 30A | Relé del Compresor de Aire | |
| - | 30A | Unidad de Control de Transferencia | |
| - | Módulo de Control de la Carrocería (BCM), Disyuntor (Unidad de Control de Posicionamiento Automático de Conducción, Unidad de Control del Asiento del Conductor, Interruptor de Soporte Lumbar) | ||
| - | ABS | ||
| - | ABS | ||
| - | Relé de la Bocina | ||
| 31 | 15A | Relé de la Bocina | |
| 32 | 10A | Alternador | |
| 33 | 10A | Actuador del Pedal del Acelerador | |
| 34 | 10A | Unidad de Control de Transferencia | |
| 35 | 15A | Unidad de Control AV, Unidad de Pantalla Frontal, Distribuidor de Video, Unidad de Pantalla del Reposacabezas Izquierdo/Derecho, Módulo de Control Telemático (TCU) | |
| 36 | 10A | Relé de la Bocina de Seguridad del Vehículo | |
| 37 | 10A | IPDM (Relé de Encendido n.º 2 (Módulo de Control de Nivelación de Aire), Relé de Encendido n.º 3 (Zumbador de Advertencia, Interruptor Doble (Interruptor de Sistemas de Advertencia), Relé de Retención de Freno del Control de Crucero Inteligente (ICC), Sensor del Control de Crucero Inteligente (ICC), Actuador del Pedal del Acelerador, Unidad de Control de Sistemas Avanzados de Asistencia al Conductor (ADAS), Radar Lateral Izquierdo/Derecho, Unidad de Cámara de Carril) | |
| 38 | 10A | Módulo de Control de la Transmisión (TCM) |
Portafusibles Adicional
| N° | A | Descripción | |
|---|---|---|---|
| - | 50A | Relé del Motor Actuador de Evento y Elevación de Válvula Variable (VVEL) | |
| - | 50A | Relé de Encendido (Fusibles: "71", "72", "73", "74") | |
| - | 50A | Fusibles: "T", "79" | |
| - | 50A | Fusibles: "S", "75", "76", "77", "87", "88", "89", "90" | |
| - | 30A | Asientos de la Segunda Fila (Relé de Desbloqueo Eléctrico Izquierdo/Derecho, Relé de Subida 2 Izquierdo/Derecho, Relé de Bajada 2 Izquierdo/Derecho) | |
| - | 30A | Módulo de Control de la Puerta Trasera Automática | |
| 75 | 15A | Relé Descongelador del Limpiaparabrisas | |
| 76 | 10A | Relé del Volante Calefaccionado | |
| 77 | 30A | Unidad de Control del Cinturón de Seguridad Pre-Colisión | |
| 79 | 30A | Unidad Inversora | |
| 80 | 10A | Relé Descongelador del Limpiaparabrisas, Espejo de Puerta |
Caja de Relés #1
| N° | A | Descripción | |
|---|---|---|---|
| - | Arranque Remoto del Motor | ||
| - | Luz de Circulación Diurna | ||
| - | Luz de Reversa | ||
| - | Volante Calefaccionado | ||
| - | Control de Crucero Inteligente (ICC) Retención de Freno | ||
| - | Descongelador de Limpiaparabrisas | ||
| - | Aire Acondicionado Trasero | ||
| - | Luz de Freno | ||
| - | Compresor de Aire | ||
| - | Encendido | ||
| - | Motor Actuador de Evento y Elevación de Válvula Variable (WEL) | ||
| 71 | 30A | Módulo de Control del Motor (ECM) | |
| 72 | 10A | Acoplamiento del Ventilador de Refrigeración Controlado Eléctricamente | |
| 73 | 15A | Módulo de Control de la Bomba de Combustible | |
| 74 | 10A | ABS | |
| 87 | 15A | Relé del Inyector | |
| 88 | 10A | Relé de Luz de Circulación Diurna | |
| 89 | 10A | Relé de Luz de Circulación Diurna | |
| 90 | 10A | Relé de Luz de Circulación Diurna |
Caja de Relés #2
| N° | A | Descripción | |
|---|---|---|---|
| - | Asiento con Climatización | ||
| - | Lámpara de Señal de Giro del Remolque (Der.) | ||
| - | Lavafaros | ||
| - | Lámpara de Señal de Giro del Remolque (Izq.) | ||
| - | Luz Trasera del Remolque | ||
| - | Alimentación del Remolque | ||
| - | 30A | Relé del Lavafaros | |
| - | 30A | Relé de Alimentación del Remolque | |
| 81 | 15A | Relé del Asiento con Climatización | |
| 82 | 15A | Relé del Asiento con Climatización | |
| 83 | 30A | Unidad de Control del Cinturón de Seguridad Pre-Colisión | |
| 84 | 15A | Relé de la Lámpara de Señal de Giro del Remolque (Izq.), Relé de la Lámpara de Señal de Giro del Remolque (Der.) | |
| 85 | 10A | Relé de las Luces de Reversa | |
| 86 | 10A | Relé de la Luz Trasera del Remolque |
