Isuzu D-Max / Fusibles 2018

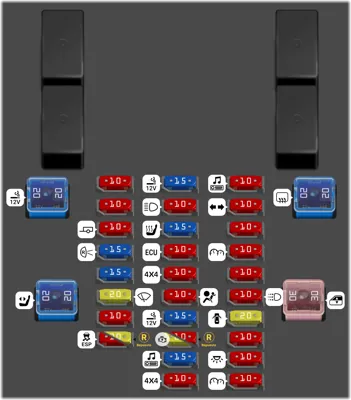

Tablero de Instrumentos

Tablero de Instrumentos
N°ADescripción
1 10A KEY INT LOCK
2 10A (ELEC (IG2)) Protege varios circuitos
3 10A (TRAILER) Remolque
4 15A (BACK LIGHT) Luces de reversa
5 15A (TCM) Unidad de control de transmisión
6 20A (FRT WIPER) Limpiaparabrisas delanteros
7 10A (ELEC (IG1)) Protege varios circuitos
8 10A ESC (Models with passive entry and start system)
8 20A SPARE FUSE (Models without passive entry and start)
9 15A (CIGAR LIGHTER) Encendedor de cigarrillos / enchufes de corriente
10 10A (H/LAMP LEVELING) Faros
11 15A (SEAT HEATER) Asientos calefaccionados
12 10A (ENGINE (IG)) Sistema de control del motor
13 10A (4WD) Sistema de tracción en las cuatro ruedas
14 10A (SRS) Airbag
15 15A (ACC SOCKET) Encendedor de cigarrillos / enchufes de corriente
16 20A SPARE FUSE (Models with passive entry and start system)
16 10A STARTER (Models without passive entry and start system)
17 15A (AUDIO (+B)) Sistema de audio
18 10A (4WD (+B)) Sistema de tracción en las cuatro ruedas
19 10A (AUDIO) Sistema de audio
20 10A (TURN LIGHT) Luces de giro o guiño
21 10A PESS
22 10A (METER) Cuadro de instrumentos
23 10A (ABS) Sistema de frenos antibloqueo
24 10A (DRL) Luces de circulación diurna
25 20A (DOOR LOCK) Sistema de cierre de puertas eléctrico
26 10A (BCM) Módulo de control del cuerpo
27 10A (ROOM) Luces interiores
28 10A (METER (+B)) Cuadro de instrumentos
29 20A (AUDIO & CIGAR (ACC)) Sistema de audio; Encendedor de cigarrillos / enchufes de corriente
30 20A (POWER SEAT) Asiento de ajuste eléctrico
31 20A (RR DEFOGGER) Desempañador trasero
32 30A (POWER WINDOW) Ventanas eléctricas

Caja de fusibles del compartimento del motor

Caja de fusibles del compartimento del motor
N°ADescripción
- (DRL 1) Luces de circulación diurna
- (STARTER CUT) Sistema de arranque
- (H/LIGHT) Faros
- (HORN) Bocina
- (TAIL LIGHT) Luces traseras
- (A/C COMP.) Compresor de aire acondicionado
- (FOG LIGHT) Luces antiniebla
- THERMO
- (RR FOG LIGHT) Luces antiniebla traseras
- (DIMMER) Luces del panel de instrumentos
- (ECM MAIN) Unidad de control del motor
- (HEATER) Sistema de aire acondicionado
- (GLOW) Calefactor de bujías incandescentes
- (STARTER) Sistema de arranque
1 10A (H/LIGHT RH LO) Faro derecho de luz baja
2 10A (H/LIGHT LH LO) Faro izquierdo de luz baja
3 10A PCV HEATER
3 10A PESS (+B)
4 10A ENGINE (Singapor Only)
4 15A ENGINE (Not Singapore)
5 10A (RR FOG LIGHT) Luces antiniebla traseras
6 20A (TRAILER) Remolque
7 10A (ESC) Control electrónico de estabilidad
7 10A (STRG LOCK) Bloqueo de dirección
8 5A (FRT FOG LIGHT) Luces antiniebla delanteras
8 15A (FRT FOG LIGHT) Luces antiniebla delanteras
9 20A (FRT WIPER) Limpiaparabrisas delanteros
10 15A (STOP LIGHT) Luces de freno
11 15A (HAZARD) Luz de emergencia o balizas
12 10A (HORN) Bocina
13 10A IBS/ACG(S)
14 10A TCM_B/DRM_B (Singapore Only)
14 15A TCM_B/DRM_B (Not Singapore)
15 10A (H/LIGHT LH HI) Faro izquierdo de luz alta
16 10A (H/LIGHT RH HI) Faro derecho de luz alta
17 10A TAIL LIGHT LH/ILLUMI
18 10A (TAIL LIGHT RH) Luz trasera derecha
19 10A (A/C) Aire acondicionado
20 120A (MAIN) Fusible principal
21 60A (IG-2) Protege varios circuitos
22 60A (GLOW) Calefactor de bujías incandescentes
23 30A (BLOWER) Motor soplador de AC
24 50A ABS_1/ESC_1
25 40A (ECM) Unidad de control del motor
26 30A ABS_2/ESC_2
27 30A IG-1 (Models with passive entry and start system)
27 40A IG-1 (Models with passive entry and start system)
28 5A (SPARE) Fusible de respuesto
29 10A (SPARE) Fusible de respuesto
30 15A (SPARE) Fusible de respuesto
