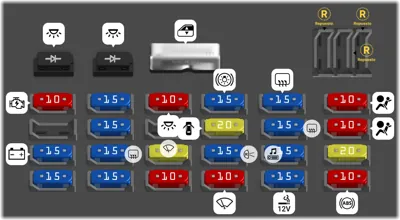

Caja de fusibles del compartimento de pasajeros

N°	A	Descripción
1	10A	Arranque
3	15A	Generador, ECM, VSV EGR [3.2L], VSV Canister [3.2L], Controlador del indicador de cambio [3.2L], Controles del compresor de aire acondicionado
4	15A	Bobina de encendido (2.6L), Encendido electrónico [3.2L], Interruptor de encendido [2.6L]
5	15A	Luz trasera, Luz de iluminación, Controlador de iluminación
6	15A	Sistema de seguridad
7	15A	Medidor, Relé del desempañador de la ventana trasera, Sensor de velocidad del vehículo, Cinturón de seguridad - Zumbador de recordatorio de llave y luz, Indicador de crucero, Controlador de bloqueo de cambio
8	15A	Sistema de seguridad
9	10A	Luz del maletero, Luz de cortesía, Luz de techo, Luz de mapa, Cinturón de seguridad - Zumbador de recordatorio de llave y luz, Audio
11	20A	Limpiaparabrisas/lavaparabrisas delantero, Limpiaparabrisas intermitente
12	10A	Unidad de control de crucero, Sistema Shift-On-The-Fly
13	15A	Luces de freno, Luz de freno montada en alto, Unidad de control de crucero, Controlador ABS de rueda trasera, TCM de transmisión automática [3.2L], Controlador de bloqueo de cambio e indicador de cambio [3.2L]
14	20A	Cierre centralizado
15	15A	Luces de reversa, Señal de giro, Intermitente, Unidad de control de crucero (A/T), Relé de ventana eléctrica, Calefaccionado de espejo
16	10A	Limpiaparabrisas/lavaparabrisas trasero
17	15A	Desempañador de ventana trasera, Actuador de puerta trasera, Interruptor de desempañador, Sistema de seguridad
18	15A	Desempañador de ventana trasera, Actuador de puerta trasera, Interruptor de desempañador, Sistema de seguridad
19	15A	Audio, Espejos eléctricos
20	15A	Encendedor de cigarros
21	10A	SRS 1 (Airbag) - Luz de advertencia
22	10A	SRS 2 (Airbag) - Inflador (Conductor y pasajero)
23	20A	Controlador ABS trasero
24	10A	ABS
25		Luz de techo
26		Luz de cortesía
27		Ventana eléctrica
28	-	Repuesto
29	-	Repuesto
30	-	Repuesto

Caja de fusibles en el compartimento del motor

N°	A	Descripción
-		Faros
-		Aire acondicionado - Compresor [3.2L]
-		Carga
-		Claxon
-		Termo
-		Arranque
-		Calefacción
-		Módulo de control del motor (ECM)
-		Bomba de combustible
-		Ventilador del aire acondicionado [3.2L]
1	15A	Luz de advertencia de peligro, Unidad de intermitentes
2	10A	Claxon, Conector de enlace de datos (DLC)
4	20A	Motor del soplador
5	10A	Embrague del compresor del aire acondicionado, Compresor de aire acondicionado [3.2L], Dispositivo de control de ralentí rápido [2.6L]
8	10A	Faro - LH, Luz indicadora de luz alta
9	10A	Faro - RH
10	10A	Sensor de O2 (Sensor de oxígeno)
10	20A	Sensor de O2 (Sensor de oxígeno) [3.2L]
11	20A	Bomba de combustible 1
12	15A	ECM, Inyector de combustible, VSV, EGR [2.6L], Canister VSV [2.6L], Solenoide de deber EGR [2.6L], Regulador de potencia VSV [2.6L]
13	15A	Módulo de control de frenos electrónicos (EBCM)
14	20A	Bomba de combustible 2 [2.6L]
14	15A	Unidad hidráulica ABS
15	60A	Sistema de inyección de combustible, Sistema de arranque
16	100A	Distribución de energía, Sistema de carga
17	40A	ABS
19	30A	Ventilador del condensador
