Isuzu Rodeo / Fusibles 1996

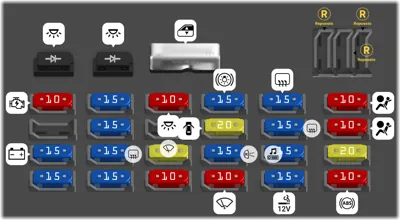

Caja de fusibles del compartimento de pasajeros

Caja de fusibles del compartimento de pasajeros
N°ADescripción
1 10A Arranque
3 15A Generador, ECM, VSV EGR [3.2L], VSV Canister [3.2L], Controlador del indicador de cambio [3.2L], Controles del compresor de aire acondicionado
4 15A Bobina de encendido (2.6L), Encendido electrónico [3.2L], Interruptor de encendido [2.6L]
5 15A Luz trasera, Luz de iluminación, Controlador de iluminación
6 15A Sistema de seguridad
7 15A Medidor, Relé del desempañador de la ventana trasera, Sensor de velocidad del vehículo, Cinturón de seguridad - Zumbador de recordatorio de llave y luz, Indicador de crucero, Controlador de bloqueo de cambio
8 15A Sistema de seguridad
9 10A Luz del maletero, Luz de cortesía, Luz de techo, Luz de mapa, Cinturón de seguridad - Zumbador de recordatorio de llave y luz, Audio
11 20A Limpiaparabrisas/lavaparabrisas delantero, Limpiaparabrisas intermitente
12 10A Unidad de control de crucero, Sistema Shift-On-The-Fly
13 15A Luces de freno, Luz de freno montada en alto, Unidad de control de crucero, Controlador ABS de rueda trasera, TCM de transmisión automática [3.2L], Controlador de bloqueo de cambio e indicador de cambio [3.2L]
14 20A Cierre centralizado
15 15A Luces de reversa, Señal de giro, Intermitente, Unidad de control de crucero (A/T), Relé de ventana eléctrica, Calefaccionado de espejo
16 10A Limpiaparabrisas/lavaparabrisas trasero
17 15A Desempañador de ventana trasera, Actuador de puerta trasera, Interruptor de desempañador, Sistema de seguridad
18 15A Desempañador de ventana trasera, Actuador de puerta trasera, Interruptor de desempañador, Sistema de seguridad
19 15A Audio, Espejos eléctricos
20 15A Encendedor de cigarros
21 10A SRS 1 (Airbag) - Luz de advertencia
22 10A SRS 2 (Airbag) - Inflador (Conductor y pasajero)
23 20A Controlador ABS trasero
24 10A ABS
25 Luz de techo
26 Luz de cortesía
27 Ventana eléctrica
28 - Repuesto
29 - Repuesto
30 - Repuesto

Caja de fusibles en el compartimento del motor

Caja de fusibles en el compartimento del motor
N°ADescripción
- Faros
- Aire acondicionado - Compresor [3.2L]
- Carga
- Claxon
- Termo
- Arranque
- Calefacción
- Módulo de control del motor (ECM)
- Bomba de combustible
- Ventilador del aire acondicionado [3.2L]
1 15A Luz de advertencia de peligro, Unidad de intermitentes
2 10A Claxon, Conector de enlace de datos (DLC)
4 20A Motor del soplador
5 10A Embrague del compresor del aire acondicionado, Compresor de aire acondicionado [3.2L], Dispositivo de control de ralentí rápido [2.6L]
8 10A Faro - LH, Luz indicadora de luz alta
9 10A Faro - RH
10 10A Sensor de O2 (Sensor de oxígeno)
10 20A Sensor de O2 (Sensor de oxígeno) [3.2L]
11 20A Bomba de combustible 1
12 15A ECM, Inyector de combustible, VSV, EGR [2.6L], Canister VSV [2.6L], Solenoide de deber EGR [2.6L], Regulador de potencia VSV [2.6L]
13 15A Módulo de control de frenos electrónicos (EBCM)
14 20A Bomba de combustible 2 [2.6L]
14 15A Unidad hidráulica ABS
15 60A Sistema de inyección de combustible, Sistema de arranque
16 100A Distribución de energía, Sistema de carga
17 40A ABS
19 30A Ventilador del condensador
