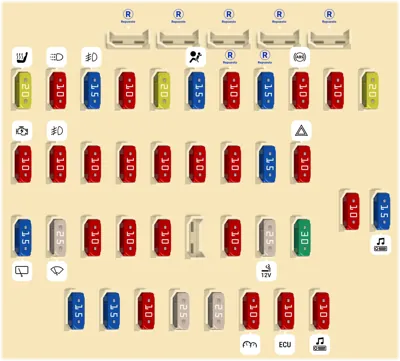

Caja de fusibles en el interior 1
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 20A | (SEAT HEATER) Asientos calefaccionados | |
| 2 | 10A | (DRL) Luces de circulación diurna | |
| 3 | 15A | (FRONT FOG) Luces antiniebla delanteras | |
| 4 | 10A | FOLD' G UNIT | |
| 5 | 20A | (SUN ROOF) Techo solar | |
| 6 | 15A | (AIR BAG) Airbag | |
| 7 | 10A | (SPARE) Fusible de respuesto | |
| 8 | 15A | (SPARE) Fusible de respuesto | |
| 9 | 10A | (ABS/ESP) Sistema de frenos antibloqueo | |
| 10 | 10A | (PEPS) Entrada passiva/partida passiva (botón de arranque) | |
| 11 | 20A | (DR LOCK) Sistema de cierre de puertas eléctrico | |
| 12 | 10A | (IGNITION) Encendido | |
| 13 | 10A | (RR FOG) Luces antiniebla traseras | |
| 14 | 10A | HTD MTR | |
| 15 | 10A | (TURN SIG) Luces de giro o guiño | |
| 16 | 10A | (BACKUP LP) Luces de reversa | |
| 17 | 10A | TCU CTRL | |
| 18 | 10A | (TCU) Unidad de control de transmisión | |
| 19 | 15A | (STOP LP) Luces de freno | |
| 20 | 10A | (HAZARD) Luz de emergencia o balizas | |
| 21 | 15A | (RR WIPER) Limpiaparabrisas trasero | |
| 22 | 25A | (WIPER) Limpiaparabrisas | |
| 23 | 10A | (TAIL LH) Luz trasera izquierda | |
| 24 | 10A | (TAIL RH) Luz trasera derecha | |
| 25 | 10A | RLY CTRL | |
| 27 | 10A | (START) Sistema de arranque | |
| 28 | 25A | (CIG LIGHTER) Encendedor de cigarrillos / enchufes de corriente | |
| 29 | 30A | RR D'FROST | |
| 30 | 10A | (ROOM LP) Luces interiores | |
| 31 | 15A | (AUDIO) Sistema de audio | |
| 32 | 15A | H BEAM | |
| 33 | 15A | L BEAM | |
| 34 | 10A | (AIR CON) Aire acondicionado | |
| 35 | 25A | WDW RH | |
| 36 | 25A | WDW LH | |
| 37 | 10A | (CLUSTER) Cuadro de instrumentos | |
| 38 | 10A | (ECU) Unidad de control del motor | |
| 39 | 10A | (AUDIO) Sistema de audio | |
| 40 | - | (SPARE) Fusible de respuesto | |
| 41 | - | (SPARE) Fusible de respuesto | |
| 42 | - | (SPARE) Fusible de respuesto | |
| 43 | - | (SPARE) Fusible de respuesto | |
| 44 | - | (SPARE) Fusible de respuesto |

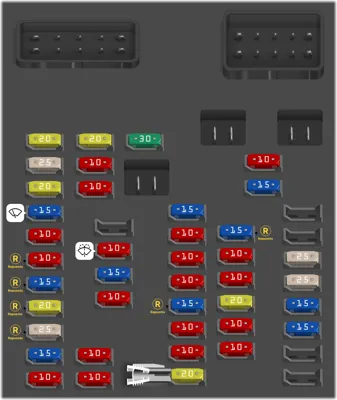

Caja de fusibles en el interior 2
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| 1 | 20A | SUN ROOF (Quemacocos) | |
| 2 | 25A | ACC RLY (Relé de accesorios) | |
| 3 | 20A | WDW_LF (Ventana delantera izquierda) | |
| 4 | 15A | RR WIPER (Limpiaparabrisas trasero) | |
| 5 | 10A | RLY CTRL (Control de relé) | |
| 6 | 10A | SPARE (Repuesto) | |
| 7 | 15A | SPARE (Repuesto) | |
| 8 | 20A | SPARE (Repuesto) | |
| 9 | 25A | SPARE (Repuesto) | |
| 10 | 15A | REAR POWER (Toma de corriente trasera) | |
| 11 | 10A | AUDIO (Sistema de sonido) | |
| 12 | 20A | SEAT HEATER (Calefacción de asientos) | |
| 13 | 10A | HTD MIR (Espejo con calefacción) | |
| 14 | 10A | MIRR FOLD (Plegado de espejos) | |
| 16 | 10A | WASHER (Lavaparabrisas) | |
| 17 | 15A | A BAG (Bolsas de aire) | |
| 18 | 10A | CLUSTER (Panel de instrumentos) | |
| 19 | 10A | ABS/ESP (Frenos antibloqueo/Control de estabilidad) | |
| 20 | 10A | AIR CON (Aire acondicionado) | |
| 21 | 30A | RR DFROST (Desempañador trasero) | |
| 22 | 15A | PEPS (Sistema de entrada y arranque pasivo) | |
| 23 | 10A | TPMS (Monitoreo de presión de neumáticos) | |
| 24 | 10A | BACKUP_LP (Luz de reversa) | |
| 25 | 10A | ECU (Unidad de control del motor) | |
| 26 | 15A | SPARE (Repuesto) | |
| 27 | 10A | TAIL_RH (Luz trasera derecha) | |
| 28 | 10A | TAIL_LH (Luz trasera izquierda) | |
| 29 | 20A | EXT LP (Luces exteriores) | |
| 30 | 10A | CLUSTER (Panel de instrumentos) | |
| 31 | 15A | AUDIO (Sistema de sonido) | |
| 32 | 15A | SPARE (Repuesto) | |
| 33 | 10A | STOP_LP (Luz de freno) | |
| 34 | 10A | ROOM_LP (Luces interiores) | |
| 35 | 20A | DR_LOCK (Cierre centralizado de puertas) | |
| 36 | 10A | START (Relé de arranque) | |
| 37 | 10A | BATTERY (Ahorro de batería) | |
| 40 | 25A | WDW_L (Ventanilla izquierda) | |
| 41 | 25A | WDW_R (Ventanilla derecha) | |
| 42 | 15A | H_BEAM (Luces altas) | |
| 43 | 15A | L_BEAM (Luces bajas) |
