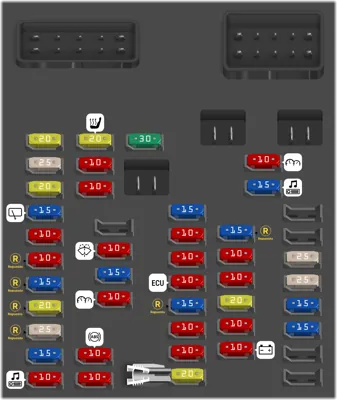

Herramienta para la extracción de los fusibles. |
| 1 |
|
20A |
(SUN ROOF) Techo solar |
| 2 |
|
25A |
(ACC/ACC RLY) Protege varios circuitos accesorios; Protege varios circuitos accesorios |
| 3 |
|
20A |
WDW LF |
| 4 |
|
15A |
(RR WIPER) Limpiaparabrisas trasero |
| 5 |
|
10A |
RLY CTRL |
| 6 |
|
10A |
(SPARE) Fusible de respuesto |
| 7 |
|
15A |
(SPARE) Fusible de respuesto |
| 8 |
|
20A |
(SPARE) Fusible de respuesto |
| 9 |
|
25A |
(SPARE) Fusible de respuesto |
| 10 |
|
15A |
REAR POWER |
| 11 |
|
10A |
(AUDIO) Sistema de audio |
| 12 |
|
20A |
(SEAT HEATER) Asientos calefaccionados |
| 13 |
|
10A |
(MIR) Espejos eléctricos |
| 14 |
|
10A |
MIRR FOLD |
| 16 |
|
10A |
(WASHER) Limpiaparabrisas |
| 17 |
|
15A |
ABAG |
| 18 |
|
10A |
(CLUSTER) Cuadro de instrumentos |
| 19 |
|
10A |
(ABS/ESP) Sistema de frenos antibloqueo |
| 20 |
|
10A |
(AIR CON) Aire acondicionado |
| 21 |
|
30A |
RR_DFROST |
| 22 |
|
15A |
(PEPS/PEPS) Entrada passiva/partida passiva (botón de arranque); Entrada passiva/partida passiva (botón de arranque) |
| 23 |
|
10A |
(TPMS) Sistema de Monitoreo de Presión de Neumáticos |
| 24 |
|
10A |
(BACKUP_LP) Luces de reversa |
| 25 |
|
10A |
(ECU) Unidad de control del motor |
| 26 |
|
15A |
(SPARE) Fusible de respuesto |
| 27 |
|
10A |
(TAIL RH) Luz trasera derecha |
| 28 |
|
10A |
(LH) Lado izquierdo |
| 29 |
|
20A |
EXT LP |
| 30 |
|
10A |
(CLUSTER) Cuadro de instrumentos |
| 31 |
|
15A |
(AUDIO) Sistema de audio |
| 32 |
|
15A |
(SPARE) Fusible de respuesto |
| 33 |
|
10A |
(STOP LP) Luces de freno |
| 34 |
|
10A |
(ROOM LP) Luces interiores |
| 35 |
|
20A |
(DR LOCK) Sistema de cierre de puertas eléctrico |
| 36 |
|
10A |
(START) Sistema de arranque |
| 37 |
|
10A |
(BATTERY) Sistema de carga |
| 40 |
|
25A |
WDW_L |
| 41 |
|
25A |
WDW_R |
| 42 |
|
15A |
H_BEAM |
| 43 |
|
15A |
L_BEAM |
