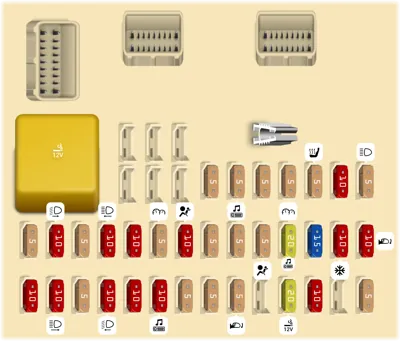

Compartimento de Pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| - | 5A | Bobina del relé de arranque a través del interruptor de Estacionamiento/Neutro | |
| - | 5A | Radio | |
| - | 5A | Módulo de ABS/Control de estabilidad dinámico | |
| - | 5A | Interruptor de inercia (relé de la bomba de combustible, relé de control de encendido, módulo electrónico trasero), tablero de instrumentos. Bobina del relé del Módulo de Control del Tren Motriz (PCM), relé de tránsito | |
| - | 5A | Sensor de luces automáticas, interruptor de control de tracción, interruptor de cancelación de sobremarcha, módulos de asientos calefaccionados, interbloqueo de cambio de freno | |
| - | 10A | Conector OBD-II | |
| - | 5A | Módulo de la Puerta del Conductor (DDM), Módulo del Asiento del Conductor (DSM), Módulo de Control del Tren Motriz (PCM), LED del Sistema Antirrobo Pasivo (PATS), bocina de seguridad, espejo eléctrico | |
| - | 5A | Indicador de giro delantero derecho, luces de posición laterales, luces de estacionamiento, luces repetidoras | |
| - | 10A | Luz de cruce derecha, bobina del relé HID izquierda | |
| - | 5A | Indicador de giro delantero izquierdo, luces de posición laterales, luces de estacionamiento, luces repetidoras | |
| - | 10A | Luz de carretera izquierda | |
| - | 10A | Nivelación de faros | |
| - | 5A | Tablero de instrumentos | |
| - | 10A | Módulo de Control de Retenciones (Airbag), Módulo de Control de Temperatura Automático Dual | |
| - | 5A | Módulo de amortiguación adaptativa (CATS) | |
| - | 5A | Módulo de interruptor de asiento calefaccionado, espejo electrocrómico, sensor de lluvia | |
| - | 5A | Módulo de Control de Retenciones (Airbag), luz de advertencia del alternador | |
| - | 20A | Radio, teléfono celular, navegación | |
| - | 15A | Motores de inclinación y alcance de la columna de dirección | |
| - | 10A | Módulo Electrónico Genérico (GEM), aire acondicionado, tablero de instrumentos, módulo de control electrónico trasero | |
| - | 10A | Espejo plegable eléctrico, parasol | |
| - | 10A | Suministro de batería del módulo de la puerta del conductor (espejo de la puerta del conductor, cerraduras) | |
| - | 10A | Luz de carretera derecha | |
| - | 5A | Sistema antirrobo pasivo | |
| - | 10A | Luz de cruce izquierda, bobina del relé HID derecha | |
| - | 10A | - | |
| - | 10A | Pantalla de navegación, radio, teléfono, módulo de navegación, control de tráfico (traffic master) | |
| - | 5A | Bocina de seguridad | |
| - | 5A | Control por voz, asistencia de estacionamiento en reversa, detección de encendido de remolque, Sistema de Mensajería de Emergencia del Vehículo (VEMS), Módulo Electrónico Genérico (GEM) | |
| - | 5A | Módulo Electrónico Genérico (GEM), espejo eléctrico del pasajero | |
| - | 20A | Relé de accesorios (encendedor de cigarrillos, toma de corriente) | |
| - | 10A | Módulo Electrónico Genérico (GEM) | |
| - | 5A | Interruptor de la luz de freno | |
| - | Relé de accesorios (encendedor de cigarrillos, toma de corriente) | ||
| - | Herramienta para la extracción de los fusibles. |
Compartimento del Motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Diodo de control del tren motriz | ||
| - | Relé de velocidad alta/baja del limpiaparabrisas | ||
| - | Relé de estacionamiento del limpiaparabrisas | ||
| - | Relé de control del tren motriz 2 | ||
| - | Relé de control del acelerador | ||
| - | Relé de la bomba de refrigerante auxiliar (V8) | ||
| - | Relé de la bocina | ||
| - | Relé de los faros antiniebla delanteros | ||
| - | Relé del embrague del compresor del aire acondicionado | ||
| - | Relé del motor del soplador | ||
| - | Relé del calentador de la zona de estacionamiento del limpiaparabrisas / Relé del calentador del parabrisas Derecho (RH) | ||
| - | Relé del calentador del parabrisas Izquierdo (LH) | ||
| - | Relé de lavado a presión | ||
| - | Relé de control del tren motriz 1 | ||
| - | Relé de arranque | ||
| 1 | 10A | Embrague del aire acondicionado (bomba de agua auxiliar - solo motor V8) | |
| 2 | 10A | Bomba del lavaparabrisas | |
| 3 | 15A | Faros antiniebla, Izquierdo/Derecho (LH/RH) | |
| 4 | 15A | Bocinas | |
| 5 | 20A | Inyección de combustible | |
| 6 | 15A | Solenoide de la transmisión | |
| 11 | 15A | Sensores de oxígeno calefaccionados, relé de la bobina del embrague del aire acondicionado | |
| 12 | 10A | Bobinas sobre bujías | |
| 13 | 40A | Parabrisas calefaccionado Izquierdo (LH) | |
| 14 | 30A | Módulo ABS | |
| 15 | 40A | Parabrisas calefaccionado Derecho (RH) o Zona de estacionamiento del limpiaparabrisas calefaccionada | |
| 16 | 30A | Motor del soplador | |
| 18 | 40A | Módulo de Control del Tren Motriz (PCM) | |
| 21 | 30A | Solenoide de arranque | |
| 22 | 30A | Motor ABS | |
| 23 | 20A | Motor del limpiaparabrisas | |
| 24 | 30A | Bomba del lavador de faros | |
| 25 | 80A | Motor del ventilador de refrigeración |
Compartimento de Equipaje
| N° | A | Descripción | |
|---|---|---|---|
| - | Diodo de la bomba de combustible | ||
| - | Relé de alimentación conmutada del sistema 1 | ||
| - | Relé de alimentación conmutada del sistema 2 | ||
| - | Relé de luneta trasera calefaccionada | ||
| - | Relé de alimentación conmutada del sistema 3 | ||
| - | Relé de alimentación conmutada del sistema 4 | ||
| - | Relé de interbloqueo de la palanca de cambios | ||
| - | Relé de la bomba de combustible | ||
| 1 | 15A | Liberación de la tapa del compartimento de equipaje | |
| 2 | 10A | Trasera derecha - luz de reversa, indicador de dirección, luces de posición laterales, luces antiniebla, matrícula | |
| 3 | 10A | Luz de freno izquierda, luz trasera, relé de remolque | |
| 4 | 10A | Liberación de la tapa de combustible, luz del maletero | |
| 5 | 10A | Luces de cortesía y de mapa | |
| 6 | 10A | Trasera izquierda - luz de reversa, indicador de dirección, luces de posición laterales, luces antiniebla | |
| 7 | 10A | Luz de freno derecha, luz trasera | |
| 8 | 10A | Luz de freno elevada | |
| 9 | 5A | Espejo calefaccionado | |
| 10 | 5A | Traffic master | |
| 11 | 15A | Calefactores de asientos | |
| 12 | 5A | Relé de tránsito | |
| 13 | 15A | Módulo de amortiguación adaptativa | |
| 14 | 5A | Teléfono celular, cambiador de CD, Sistema de Mensajería de Emergencia del Vehículo (VEMS) | |
| 15 | 5A | Sensor del alternador | |
| 16 | 20A | Techo solar | |
| 17 | 15A | Bomba de combustible | |
| 18 | 20A | Amplificador de subwoofer | |
| 19 | 20A | Módulo Electrónico Trasero (REM) - ventana trasera izquierda | |
| 20 | 30A | Módulo de la puerta del conductor (DDM) - ventana del conductor | |
| 21 | 30A | Soporte lumbar del conductor | |
| 22 | 20A | Encendido | |
| 23 | 30A | Alimentación conmutada del sistema 4 | |
| 24 | 30A | Alimentación conmutada del sistema 3 | |
| 25 | 40A | Caja de Conexiones Primaria (PJB) | |
| 26 | 20A | Módulo Electrónico Genérico (GEM) - ventana del pasajero | |
| 27 | 30A | Alimentación conmutada del sistema 1 | |
| 28 | 30A | Soporte lumbar del pasajero | |
| 29 | 30A | Desempañador de la luneta trasera | |
| 30 | 20A | Módulo Electrónico Trasero (REM) - ventana trasera derecha | |
| 31 | 20A | Encendido | |
| 32 | 30A | Alimentación conmutada del sistema 2 |
