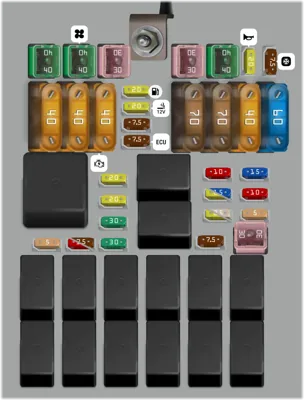

Fusibles del compartimiento del motor/Unidad de distribución
| N° | A | Descripción | |
|---|---|---|---|
| - | 70A | Computadora del módulo de la carrocería | |
| - | 70A | Computadora del módulo de la carrocería, unidades de distribución traseras | |
| - | 30A | Computadora de carrocería de la alimentación, luces HID | |
| - | 40A | Módulo electrónico de control del freno | |
| - | 40A | Calefactor PTC | |
| - | 40A | Relé de arranque | |
| - | 40A | Unidad de distribución trasera para uso de arrastre de remolque | |
| - | 30A | Alimentación de TCM, AGSM, control de la dirección | |
| - | 7.5A | ECM, TCM, control del ventilador del radiador | |
| - | 20A | Bocina | |
| - | 20A | Inyectores de combustible [Motores a gasolina y diésel de 1.4L ] | |
| - | 25A | Inyectores de combustible ECM/PCM/UREA [Motores de 2,4 L/UREA] | |
| - | 7.5A | Calefactor del cárter diésel | |
| - | 40A | Módulo de control de la bomba del freno | |
| - | 10A | Potencia del módulo de control del motor, transmisión automática | |
| - | 10A | Cargas secundarias del motor | |
| - | 20A | Toma de corriente de 12 V del área de carga trasera alimentada por el encendido | |
| - | 7.5A | Compresor de aire acondicionado | |
| - | 20A | Encendedor de cigarros | |
| - | 20A | Bomba de combustible | |
| - | 20A | [Motor de gasolina] - Bobina de encendido/diésel del inyector de combustible | |
| - | 15A | [Motor diésel] Componentes diésel | |
| - | 30A | Rejilla del calefactor de la ventana | |
| - | 15A | Alimentación de la unidad electrónica de la transmisión automática | |
| - | 20A | Toma de corriente de 12 V del área de carga trasera alimentada por la batería | |
| - | 60A | Módulo de bujías incandescentes, alimentación de la batería DDCT SDU | |
| - | 40A | Calefactor del filtro de combustible diésel | |
| - | 40A | Ventilador del HVAC | |
| - | 30A | Alimentación de corriente de la tracción en todas las ruedas | |
| - | 5A | Selector de marchas de la transmisión automática | |
| - | 7.5A | Espejos exteriores con calefacción | |
| - | 30A | Ventana trasera con calefacción | |
| - | 5A | Sensor IBS (estado de carga de la batería) | |
| - | 10A | Relé de control de batería doble con transmisión NON DDCT | |
| - | 7.5A | Relé de control de batería doble con transmisión DDCT | |
| - | 5A | Módulo de control del tren motriz (4X4/tracción en las cuatro ruedas) | |
| - | 10A | ECM - Detección de diagnóstico del arranque | |
| - | 2A | Modo de control de la dirección |
Fusibles interiores
| N° | A | Descripción | |
|---|---|---|---|
| - | 7.5A | Controlador de sujeción de ocupantes | |
| - | 20A | Motor de la ventana del pasajero | |
| - | 20A | Motor de la ventana del conductor | |
| - | 20A | Módulo de intrusión/sirena, radio, puerto UCI/USB, VSU, control de clima, bloqueo de la dirección electrónica, espejos eléctricos plegables, puerta de seguridad/DTV | |
| - | 10A | Grupo del tablero de instrumentos, módulo de control del tren motriz, crucero adaptable, ventilador ECC (HVAC) | |
| - | 20A | Bloqueo/desbloqueo de la puerta, apertura de la puerta trasera | |
| - | 7.5A | Módulo del sistema de frenos, dirección hidráulica eléctrica | |
| - | 20A | Bomba del lavador delantero y trasero | |
| - | 20A | Elevador de la ventana trasera izquierda | |
| - | 20A | Elevador de la ventana trasera derecha | |
| - | 7.5A | Asistencia de estacionamiento, punto ciego, estabilizador de voltaje, sensor de humedad, bloqueo de la dirección electrónica, sensor de temperatura, espejo, asientos con calefacción, sensor de lluvia y luz, interruptor de arranque y detención | |
| - | 7.5A | Controlador de sujeción de ocupantes | |
| - | 7.5A | Control de clima electrónico, clasificación de ocupantes, cámara de visión trasera, control de clima, nivelación de los faros, selección de terreno, ventana trasera con calefacción, arrastre de remolque, cambio de carril háptico | |
| - | 7.5A | Módulo del nodo de encendido sin llave, freno de estacionamiento eléctrico, concentrador RF, grupo | |
| - | 15A | Asiento del conductor con ajuste lumbar, tomas de corriente |
Fusibles del área de carga trasera/Unidad de distribución del relé Tipo 1
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Inversor de corriente | |
| - | 30A | Asiento con memoria | |
| - | 20A | Sunroof - [Si está equipado] | |
| - | 30A | Asiento eléctrico (lado del pasajero) | |
| - | 30A | Asiento eléctrico (lado del conductor) | |
| - | 7.5A | Soporte lumbar eléctrico (asientos eléctricos) | |
| - | 15A | Volante con calefacción / Asientos con ventilación | |
| - | 20A | Asientos con calefacción |
Fusibles del área de carga trasera/Unidad de distribución del relé Tipo 2
| N° | A | Descripción | |
|---|---|---|---|
| - | 10A | Alimentación de TTM IGN | |
| - | 15A | Luces del controlador de la iluminación exterior (lado del conductor) | |
| - | 15A | Luces del controlador de la iluminación exterior (lado del pasajero) | |
| - | 10A | Alimentación de la batería con puente TTM |
