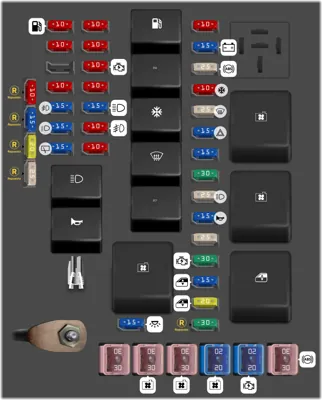

(HORN RLY) Relé de la bocina |
| - |
|
|
(HEAD LAMP RLY) Relé de la luz delantera |
| - |
|
|
(FUEL/02 SEN RLY) Relé de la bomba de combustible/sensor de oxígeno |
| - |
|
|
(EGI RLY) Relé EGI |
| - |
|
|
(A/CON RLY) Relé del aire acondicionado |
| - |
|
|
(DEFOG RLY) Relé del desempañador |
| - |
|
|
(TNS RLY) Relé de la señal de giro |
| - |
|
|
(BLOWER RLY) Relé del soplador |
| - |
|
|
(COOL/FAN RLY) Relé del ventilador de enfriamiento |
| - |
|
|
(COND/FAN RLY) Relé del condensador/ventilador |
| - |
|
|
(P/WIN RLY) Relé de la ventana eléctrica |
| - |
|
|
Herramienta para la extracción de los fusibles. |
| 1 |
|
10A |
(FUEL PUMP) Bomba de combustible |
| 2 |
|
10A |
(02 SEN ON) Sensor de oxígeno encendido |
| 4 |
|
10A |
(TAIL-LH) Luz trasera izquierda |
| 5 |
|
15A |
(FRT FOG) Luz antiniebla delantera |
| 6 |
|
15A |
(HEAD-LOW) Luz baja |
| 7 |
|
15A |
(RR WIPER) Limpiaparabrisas trasero |
| 8 |
|
10A |
(02 SEN UP) Sensor de oxígeno superior |
| 9 |
|
10A |
(INJ) Inyección |
| 10 |
|
10A |
(STARTER) Motor de arranque |
| 11 |
|
10A |
(TAIL-RH) Luz trasera derecha |
| 12 |
|
15A |
(HEAD-HI) Luz alta |
| 13 |
|
10A |
(RR FOG) Faros Antiniebla Traseros |
| 14 |
|
10A |
(A/C-S/W) Interruptor del aire acondicionado |
| 15 |
|
10A |
(OBD-II) Diagnóstico a bordo II |
| 16 |
|
15A |
(ALT) Alternador |
| 17 |
|
25A |
(ABS 2) ABS 2 |
| 18 |
|
10A |
(A/CON) Aire acondicionado |
| 19 |
|
25A |
(DEFOG) Desempañador |
| 20 |
|
15A |
(HAZARD) Luces de emergencia |
| 21 |
|
15A |
(S/ROOF) Techo Solar |
| 22 |
|
30A |
(BTN) Botón |
| 23 |
|
25A |
(H/LAMP) Luz delantera |
| 24 |
|
15A |
(HORN) Bocina |
| 25 |
|
25A |
(DR/LOCK) Seguro de puerta |
| 26 |
|
30A |
(IGN2) Encendido 2 |
| 27 |
|
15A |
(F/WIN-LH) Ventana eléctrica izquierda |
| 28 |
|
20A |
(P/WIN-RH) Ventana eléctrica derecha |
| 29 |
|
30A |
(SP 4) Repuesto 4 |
| 30 |
|
30A |
(ABS) Sistema de frenos antibloqueo |
| 31 |
|
20A |
(IGN1) Encendido 1 |
| 32 |
|
20A |
(COND/FAN) Condensador/ventilador |
| 33 |
|
30A |
(COOL/FAN) Ventilador de enfriamiento |
| 34 |
|
30A |
(BLOWER) Soplador |
| 35 |
|
30A |
(TNS) Señal de giro |
| 36 |
|
15A |
(ROOM) Luz interior |
| 37 |
|
25A |
(SP 5) Repuesto 5 |
| 38 |
|
20A |
(SP 3) Repuesto 3 |
| 39 |
|
15A |
(SP 2) Repuesto 2 |
| 40 |
|
10A |
(SP 1) Repuesto 1 |
