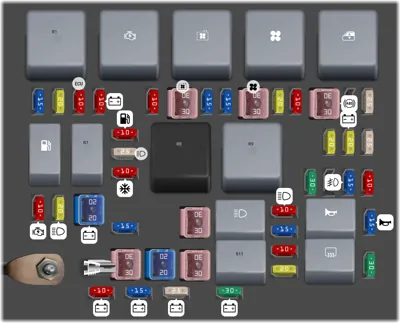

Caja de fusibles en el compartimiento del motor

N°	A	Descripción
-		Herramienta para la extracción de los fusibles.
-		EGI RELAY
-		(START RELAY) Sistema de arranque
-		(C/FAN RELAY) Electroventilador de enfriamiento
-		(BLOWER RELAY) Motor soplador de AC
-		(P/WIN RELAY) Ventanas eléctricas
-		(FUEL RELAY) Bomba de combustible
-		RELAY A/CON
-		(COND FAN 1 RELAY) Ventilador del condensador de AC
-		(COND. FAN 2 RELAY) Ventilador del condensador de AC
-		(H/LAMP RELAY) Faros
-		TNS RELAY
-		(HORN RELAY) Bocina
-		(RR DEF RELAY) Desempañador trasero
1	15A	(INJECTOR) Inyectores de combustible
2	20A	INJ-DSL
3	10A	(ECU) Unidad de control del motor
4	10A	(SP) Sistema de carga
5	10A	IRA FOG
6	30A	(C/FAN) Electroventilador de enfriamiento
7	15A	(HAZARD) Luz de emergencia o balizas
8	15A	(IG COIL) Bobina de encendido
9	30A	(BLOWER) Motor soplador de AC
10	20A	S/WARMER
11	10A	A/C -S/W
12	30A	(ABS) Sistema de frenos antibloqueo
14	25A	P/WIN-RH
15	10A	(F/PUMP) Bomba de combustible
16	25A	(HEAD) Faros
17	10A	(A/CON) Aire acondicionado
18	20A	(S/ROOF) Techo solar
19	20A	(SP) Sistema de carga
20	25A	TWIN-LH
21	30A	AR DEF
23	15A	(FOG LAMP) Luces antiniebla
24	10A	(TAIL) Luces traseras
25	10A	(START) Sistema de arranque
26	20A	(HEAD(HI)) Faros de luz alta
27	20A	(SP) Sistema de carga
28	30A	IG KEY1
29	30A	IG KEY 2
30	20A	(COND. FAN) Ventilador del condensador de AC
31	30A	F/FILTER
32	10A	(HLLD) Faros
33	15A	HEADILOW
34	10A	ALY-COIL
35	20A	(D/LOCK) Sistema de cierre de puertas eléctrico
36	15A	(HORN) Bocina
37	30A	BIN
38	10A	(SP) Sistema de carga
39	15A	(SP) Sistema de carga
40	25A	(SP) Sistema de carga
41	30A	(SP) Sistema de carga
42	15A	(ROOM/MEMORY) Luces interiores; Memoria

N°	A	Descripción
1	10A	Desempañador, Tablero de instrumentos
2	20A	Relé de toma de corriente ACC
4	10A	Módulo de control del ABS
5	10A	Interruptor de luces de emergencia
6	10A	Conector de enlace de datos, Conector de verificación multipropósito
8	15A	Módulo de control SRS
9	15A	Motor del limpiaparabrisas delantero, Sensor de lluvia, Interruptor multifunción
10	15A	Interruptor de la luz de freno
11	15A	Encendedor de cigarrillos e interruptor del calentador de asiento, Relé de toma de corriente ACC
12	10A	Tablero de instrumentos, Interruptor de advertencia del filtro de combustible, ETACM, Sensor de velocidad del vehículo, Interruptor de la luz de marcha atrás
13	15A	Motor del limpiaparabrisas trasero, Interruptor del lavaparabrisas y limpiaparabrisas trasero
14	15A	Relé del desempañador del parabrisas
15	10A	ETACM, Reloj digital, Audio, Receptor de entrada sin llave, Interruptor del espejo exterior eléctrico
16	10A	Módulo de control DRL

N°		A	Descripción
-			Unidad de Destello/Intermitencia
-			Relé de Desbloqueo de Puertas
-			Relé de la Toma de Corriente ACC (Accesorios)
-			Relé de Bloqueo/Cierre de Puertas
-			Relé de Luces de Emergencia/Intermitentes de Peligro
-			Relé de la Luz Antiniebla Trasera
-			Relé de las Luces de Circulación Diurna
-			Relé del Calentador del Asiento (Pasajero)
-			Relé del Desempañador Delantero/Parabrisas
-			Relé del Calentador del Asiento (Conductor)
-			Relé SSR (Sólido) Alto (o de Velocidad Alta)
-			Relé SSR (Sólido) Bajo (o de Velocidad Baja)
