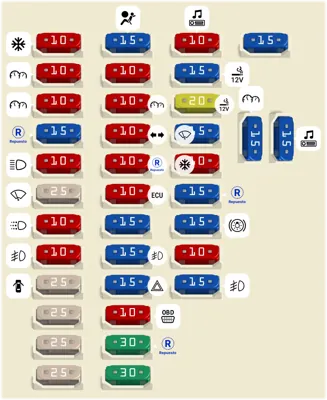

Panel de fusibles interior
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | (AUDIO) Audio | |
| 2 | 15A | (MEMORIA) BCM, Reloj digital, Relé de plegado de espejos, Tablero de instrumentos, Luces interiores, Luz del parasol, Interruptor de advertencia de puerta, Módulo de control de aire acondicionado | |
| 3 | 10A | (ESPEJO CALEFACCIONADO) Motor del espejo exterior y Desempañador, Módulo de control de aire acondicionado | |
| 4 | 15A | (AIRBAG) Módulo de control SRS | |
| 5 | 10A | (RELOJ DIGITAL) Interruptor de espejo exterior, Audio, BCM, Reloj digital, Módulo de control de bloqueo de llave ATM | |
| 6 | 15A | (DESEMPAÑADOR DE PARABRISAS) Relé del desempañador de parabrisas | |
| 7 | 10A | (TABLERO) Tablero de instrumentos, Resistor de pre-excitación | |
| 8 | 10A | (INDICADOR) Reloj digital, Interruptor de corte PAB | |
| 9 | 15A | (ENCENDEDOR DE CIGARRILLOS) Encendedor de cigarrillos | |
| 10 | 10A | (INDICADOR DE AIRBAG) Tablero de instrumentos | |
| 11 | 10A | (MÓDULO-1) Módulo de control de bloqueo de llave ATM, Sensor de ángulo de dirección, Tablero, Zumbador de advertencia trasera, Interruptor ESP, BCM, Módulo de control de luces automáticas | |
| 12 | 20A | (TOMA DE CORRIENTE DELANTERA) Toma de corriente delantera | |
| 13 | 15A | (REPUESTO) Fusible de repuesto | |
| 14 | 10A | (SEÑAL DE GIRO) Interruptor de emergencia | |
| 15 | 15A | (LIMPIAPARABRISAS TRASERO) Motor del limpiaparabrisas trasero, Relé del limpiaparabrisas trasero, Interruptor multifunción | |
| 16 | 10A | (FARO) Relé de faro, Sensor AQS, Actuador HLLD, Relé del calentador PTC #2, #3, Relé del calentador del filtro de combustible | |
| 17 | 10A | (REPUESTO) Fusible de repuesto | |
| 18 | 10A | (AIRE ACONDICIONADO) Módulo de control de aire acondicionado, Relé del ventilador | |
| 19 | 25A | (LIMPIAPARABRISAS DELANTERO) Relé del limpiaparabrisas, Motor del limpiaparabrisas, Interruptor multifunción | |
| 20 | 10A | (MÓDULO-2) Techo solar, Sensor de lluvia, Relé del calentador de asiento, Espejo cromático eléctrico, BCM | |
| 21 | 15A | (REPUESTO) Fusible de repuesto | |
| 22 | 10A | (LUZ TRASERA DERECHA) Faro derecho, Lámpara de combinación trasera derecha, Lámpara de matrícula, Módulo de control DRL, Iluminación del panel de instrumentos | |
| 23 | 15A | (APERTURA DE MALETERO) Interruptor de puerta de llenado de combustible, Relé de maletero | |
| 24 | 15A | (LUZ DE FRENO) Interruptor de luz de freno | |
| 25 | 10A | (LUZ TRASERA IZQUIERDA) Faro izquierdo, Lámpara de combinación trasera izquierda, Relé de faro antiniebla delantero | |
| 26 | 15A | (ANTINIEBLA DELANTERO) Relé de faro antiniebla delantero | |
| 27 | 10A | (ARRANQUE) Relé de alarma antirrobo, Bobina de relé de arranque, Interruptor inhibidor | |
| 28 | 25A | (BLOQUEO DE PUERTA) Relé de bloqueo/desbloqueo de puerta | |
| 29 | 15A | (EMERGENCIA) Interruptor de emergencia, Relé de emergencia | |
| 30 | 15A | (ANTINIEBLA TRASERO) Relé de faro antiniebla trasero | |
| 31 | 25A | (VENTANA ELÉCTRICA IZQUIERDA) Interruptor principal de ventana eléctrica, Interruptor de ventana eléctrica izquierda | |
| 32 | 10A | (BLOQUEO DE TRANSMISIÓN AUTOMÁTICA) Interruptor de modo deportivo, Conector de enlace de datos, Módulo de control de aire acondicionado, Conector de verificación multipropósito | |
| 33 | 25A | (VENTANA ELÉCTRICA DERECHA) Interruptor principal de ventana eléctrica, Interruptor de ventana eléctrica derecha | |
| 34 | 30A | (REPUESTO) Fusible de repuesto | |
| 35 | 25A | (POTENCIA DE SEGURIDAD) Motor de ventana de seguridad | |
| 36 | 30A | (ASIENTO ELÉCTRICO IZQUIERDO) Interruptor de control de asiento eléctrico del conductor |

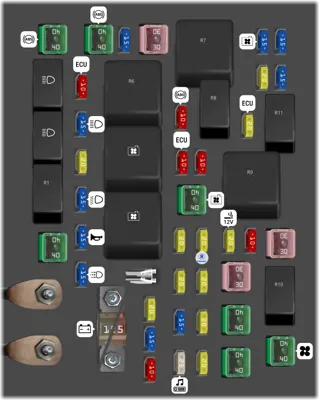

Panel de fusibles del compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| - | (HORN RELAY) Relé de bocina | ||
| - | (H/LP LOW RELAY) Relé de faro (bajo) | ||
| - | (H/LP HI RELAY) Relé de faro (alto) | ||
| - | (RAD FAN HI RELAY) Relé de ventilador del radiador (alto) | ||
| - | (RAD FAN LOW RELAY) Relé de ventilador del radiador (bajo) | ||
| - | (F/PUMP RELAY) Relé de bomba de combustible | ||
| - | (MAIN RELAY) Relé principal | ||
| - | (WIPER RELAY) Relé de limpiaparabrisas | ||
| - | (START RELAY) Relé de arranque | ||
| - | (ATM CONT RELAY) Relé de control ATM | ||
| - | (A/CON RELAY) Relé de aire acondicionado | ||
| 1 | 40A | (I/P B+ 2) Caja de conexiones del tablero de instrumentos | |
| 2 | 40A | (ABS 2) Módulo de control ABS/ESP | |
| 3 | 40A | (ABS 1) Módulo de control ABS/ESP | |
| 4 | 30A | (MAIN) Relé de control del motor | |
| 5 | 40A | (RAD FAN) Relé de ventilador del radiador | |
| 6 | 40A | (RR HTD) Relé de desempañador trasero | |
| 7 | 40A | (IGN 1) Interruptor de encendido (ACC, IG1) | |
| 8 | 30A | (I/P B+ 1) Caja de conexiones del tablero de instrumentos | |
| 9 | 40A | (BLOWER) Relé de soplador | |
| 10 | 30A | (IGN 2) Interruptor de encendido (IG2, START), Relé de arranque | |
| 11 | 15A | (H/LP HI) Relé de faro (alto) | |
| 12 | 15A | (DRL) Módulo de control DRL | |
| 13 | 15A | (HORN) Relé de bocina, Relé de bocina antirrobo | |
| 14 | 15A | (H/LP LOW) Relé de faro (bajo) | |
| 15 | 20A | (F/PUMP) Relé de bomba de combustible | |
| 16 | 10A | (ECU) TCM, Generador, ECM | |
| 17 | 15A | (SPARE1) Fusible de repuesto | |
| 18 | 10A | (SPARE2) Fusible de repuesto | |
| 19 | 15A | (SPARE3) Fusible de repuesto | |
| 20 | 20A | (SPARE4) Fusible de repuesto | |
| 21 | 25A | (P/AMP) Amplificador | |
| 22 | 15A | (SPARE5) Fusible de repuesto | |
| 23 | 20A | (S/ROOF) Módulo de control del techo solar | |
| 24 | 20A | (SPARE6) Fusible de repuesto | |
| 25 | 20A | (S/WARMER) Relé de calefacción de asiento | |
| 26 | 20A | (ATM) Relé de control ATM | |
| 27 | 20A | (TAIL) Relé de luz trasera | |
| 28 | 20A | (SPARE) Fusible de repuesto | |
| 29 | 10A | (PCU) Generador de pulsos, ECM, Relé de ventilador del radiador, Interruptor de luz de freno, Sensor de agua de combustible | |
| 30 | 10A | (BACK-UP) Sensor de velocidad del vehículo, Interruptor de luz de reversa, Interruptor de rango de la caja de cambios | |
| 31 | 10A | (ABS) Módulo de control ABS/ESP, Conector de verificación multipropósito | |
| 32 | 20A | (ACC SOCKET) Toma de corriente trasera | |
| 33 | 10A | (A/CON) Relé de aire acondicionado | |
| 34 | 20A | (ECU-1) ECM | |
| 35 | 20A | (IGN COIL) Bobina de encendido [Gasolina] | |
| 36 | 15A | (SNSR 3) Relé de aire acondicionado, Inyector, Sensor Lambda, Actuador VGT, Relé de ventilador del radiador, Interruptor de parada (línea de prueba de freno) | |
| 37 | 15A | (SNSR 2) Relé de bomba de combustible, Sensor de oxígeno, Actuador EGR, Relé de bujía de incandescencia, Relé de calefacción PTC #1 | |
| 38 | 15A | (SNSR 1) Módulo de control del inmovilizador, Sensor de posición del árbol de levas, Sensor de flujo de aire masivo, Válvula de control de aceite, Válvula solenoide de purga del canister, Actuador de control de velocidad de ralentí, Actuador de control del acelerador electrónico | |
| 39 | 150A | (ALTERNATOR) Generador [Diésel] | |
| 39 | 125A | (ALTERNATOR) Generador [Gasolina] |
Panel de fusibles del compartimento del motor (Solo motor diésel)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé del calentador de bujías | ||
| - | Relé del calefaccionador PTC #1 | ||
| - | Relé del calefaccionador PTC #2 | ||
| - | Relé del calefaccionador PTC #3 | ||
| - | Relé del calefaccionador del filtro de combustible | ||
| 1 | 30A | Relé del calefaccionador del filtro de combustible | |
| 2 | 80A | Relé del calentador de bujías | |
| 3 | 40A | Relé del calefaccionador PTC #1 | |
| 4 | 40A | Relé del calefaccionador PTC #2 | |
| 5 | 40A | Relé del calefaccionador PTC #3 |
