Caja de fusibles en el motor [Gasolina]
![Caja de fusibles en el motor [Gasolina]](/static/fusebox/kia/carnival/kia_carnival_2001_0.webp)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé C/FAN | ||
| - | C/FAN (H) Relé | ||
| - | C/FAN (L) Relé | ||
| - | Relé de la bomba de combustible | ||
| - | Relé de la bocina | ||
| - | Relé del faro | ||
| - | Relé de aire acondicionado | ||
| - | Relé TNS | ||
| - | Relé de luces antiniebla | ||
| - | Relé principal | ||
| - | Relé del ventilador delantero | ||
| - | Relé de la ventana eléctrica | ||
| 1 | 30A | (HEATER (R)) Relé de ventilación trasera | |
| 2 | 30A | (HEATER (F)) Relé de ventilación delantera | |
| 3 | 20A | (A/CON) Relé de aire acondicionado | |
| 4 | 15A | (HEAD (H)) Luz alta del faro | |
| 5 | 15A | (HEAD (L)) Luz baja del faro | |
| 6 | 20A | (P/WIN (L)) Interruptor principal de la ventana eléctrica | |
| 7 | 10A | (O: SEN) Relé de aire acondicionado, relé del ventilador, relé de la bomba de combustible, unidad de control del motor, sensor de O2, válvula ISC | |
| 8 | 20A | (P/WIN (R)) Interruptor principal de la ventana eléctrica | |
| 9 | 10A | (INJ) Inyector, solenoide de purga, sensor de posición del árbol de levas, sensor MAF, sensor de ángulo del cigüeñal | |
| 10 | 15A | (FOG) Luces antiniebla delanteras (Opcional) | |
| 11 | 15A | (HORN) Relé de la bocina | |
| 12 | 15A | (TAIL) Relé TNS | |
| 14 | 10A | (FUEL PUMP) Relé de la bomba de combustible | |
| 15 | 15A | (R. FOG) Luces antiniebla traseras (Opcional) | |
| 16 | 15A | (AUDIO 2) Audio, aire acondicionado delantero, antena eléctrica | |
| 17 | 40A | (BTN1) Iluminación interior, luces de freno, techo solar | |
| 18 | 30A | (IG KEY 2) Interruptor de la llave de encendido | |
| 19 | 30A | (IG KEY 1) Interruptor de la llave de encendido | |
| 20 | 30A | (EGI) Relé principal | |
| 21 | 40A | (BTN2) Relé de la ventana eléctrica, ajuste eléctrico del asiento, cierre de puertas, desempañador de la ventana trasera, luces de emergencia | |
| 22 | 20A | (HEAD LAMP) Relé del faro | |
| 23 | 30A | (C/FAN) Relé del faro | |
| 24 | 120A | (ALT) Para todos los fusibles del circuito | |
| 25 | 60A | (ABS) Unidad de control ABS (Opcional) |
Caja de fusibles en el motor [Diésel]
![Caja de fusibles en el motor [Diésel]](/static/fusebox/kia/carnival/kia_carnival_2001_1.webp)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé C/FAN | ||
| - | Relé C/FAN | ||
| - | Relé C/FAN | ||
| - | Relé de CLAXON | ||
| - | Relé de FARO | ||
| - | Relé de A/COND | ||
| - | Relé de A/COND | ||
| - | Relé TNS | ||
| - | Relé de NIEBLA | ||
| - | Relé de SOPLADOR DELANTERO | ||
| - | Relé de VENTANA ELÉCTRICA | ||
| - | Relé de BUJÍA DE PRECALENTAMIENTO | ||
| 1 | 50A | (GLOW 2) Relé de bujía de precalentamiento | |
| 2 | 30A | (HEATER (F)) Relé de ventilación delantera calefaccionado | |
| 3 | 20A | (A/CON) Relé de aire acondicionado | |
| 4 | 15A | (HEAD (H)) Luz de carretera | |
| 5 | 15A | (HEAD (L)) Luz de cruce | |
| 6 | 20A | (P/WIN (L)) Interruptor principal de ventana eléctrica | |
| 7 | 20A | (P/WIN (R)) Interruptor principal de ventana eléctrica | |
| 8 | 20A | (C/FAN I) Ventilador n.º 1 | |
| 9 | 15A | (C/FAN 2) Ventilador n.º 2 | |
| 10 | 15A | (FOG) Luces antiniebla delanteras (Opcional) | |
| 12 | 15A | (TAIL) Relé TNS | |
| 14 | 15A | (R. FOG) Luces antiniebla traseras (Opcional) | |
| 16 | 15A | (AUDIO) Audio, aire acondicionado delantero, antena eléctrica | |
| 17 | 40A | (BTN1) Iluminación interior, luces de freno, techo solar | |
| 18 | 30A | (IG KEY 2) Interruptor de llave de encendido | |
| 19 | 30A | (IG KEY 1) Interruptor de llave de encendido | |
| 20 | 40A | (ABS) Unidad de control ABS (Opcional) | |
| 21 | 40A | (BTN2) Relé de ventana eléctrica, ajuste de asiento eléctrico, cierre de puertas, desempañador de luneta trasera, luces de emergencia | |
| 22 | 20A | (HEAD LAMP) Relé de faro | |
| 23 | 30A | (C/FAN) Relé de faro | |
| 24 | 80A | (ALT) Para todos los fusibles de circuito | |
| 25 | 50A | (GLOW 1) Relé de bujía de precalentamiento |

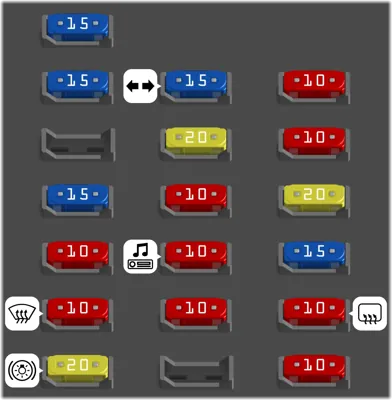

Panel en el reposapiés del conductor [Gasolina para Europa]
![Panel en el reposapiés del conductor [Gasolina para Europa]](/static/fusebox/kia/carnival/kia_carnival_2001_2.webp)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | (DOOR LOCK 1) Unidad de control de tiempo, cierre automático de puertas | |
| 2 | 10A | (DOOR LOCK 2) Unidad de control de tiempo, cierre automático de puertas | |
| 3 | 20A | (START) Unidad de control del motor (M/T), motor de arranque (M/T), interruptor inhibidor (A/T) | |
| 4 | 15A | (CIGAR) Encendedor de cigarrillos, unidad de control de tiempo (opcional) | |
| 5 | 10A | (R. WIPER) Motor del limpiaparabrisas trasero, motor del lavaparabrisas trasero, interruptor de control del calefactor trasero, consola del techo, relé del desempañador de la ventana trasera | |
| 6 | 10A | (A/BAG) Unidad de control del airbag (opcional) | |
| 7 | 15A | (HAZARD) Luces de advertencia de peligro, luces de advertencia, luces direccionales | |
| 8 | 20A | (R. DEF) Relé del desempañador de la ventana trasera (opcional) | |
| 9 | 10A | (MIRROR) Equipo de audio del aire acondicionado, espejo exterior eléctrico, interruptor de plegado del espejo exterior, receptor de puerta remoto (opcional) | |
| 10 | 10A | (10) AUDIO | |
| 11 | 10A | (TURN) Luces de combinación trasera, luces de señalización | |
| 13 | 15A | (F. WIPER) Motor del limpiaparabrisas delantero, motor del lavaparabrisas delantero | |
| 14 | 15A | (P/SEAT) Ajuste eléctrico del asiento (opcional) | |
| 16 | 15A | (E.C.U.) Unidad de Control del Motor (opcional) | |
| 17 | 10A | (METER) Tablero de instrumentos, luces de reversa del aire acondicionado (M/T) | |
| 18 | 10A | (ENG) Unidad de control del motor, sensor de velocidad, desempañador, válvula EGR, unidad de control ABS, conector de diagnóstico, válvula solenoide | |
| 19 | 20A | (STOP) Luces de freno |
