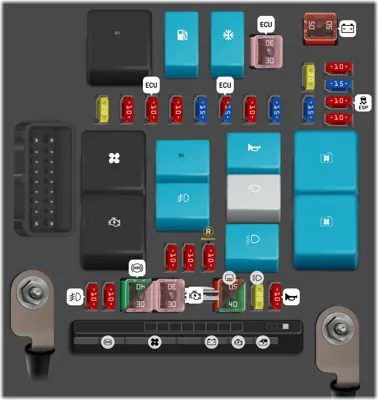

Panel de Fusibles del Compartimiento del Motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| - | (MAIN) Fusible principal | ||
| - | (F/PUMP) Bomba de combustible | ||
| - | (A/CON) Aire acondicionado | ||
| - | (BLOWER) Motor soplador de AC | ||
| - | (START) Sistema de arranque | ||
| - | (H/LP (HI)) Faros de luz alta | ||
| - | (FOG) Luces antiniebla | ||
| - | (HORN) Bocina | ||
| - | (WIPER) Limpiaparabrisas | ||
| - | (H/LP LO) Faros de luz baja | ||
| - | (C/FAN HI) Ventilador del radiador velocidad alta | ||
| - | (C/FAN LO) Ventilador del radiador velocidad baja | ||
| 1 | 20A | (IGN COIL) Condenser (G4KF), Ignition Coil #1~4 | |
| 2 | 10A | (SNSR 2) Oil Control Valve (#1, #2), Camshaft Position Sensor (Intake, Exhaust), F/PUMP Relay, C/FAN LO Relay, Immobilizer Module | |
| 3 | 10A | (ECU 2) PCM, Purge Control Solenoid Valve, Oxygen Sensor (Down) | |
| 4 | 10A | (INJECTOR) A/CON Relay, Crankshaft Position Sensor, Oxygen Sensor (UP), Injector #1~4, Variable Intake Sensor | |
| 5 | 15A | (SNSR 1) PCM, Canister Close Valve | |
| 6 | 10A | (ECU 1) PCM | |
| 6 | 15A | (ECU 1) PCM | |
| 7 | 10A | (A/CON) A/CON Relay | |
| 8 | 15A | (F/PUMP) F/FUMP Relay | |
| 9 | 30A | (ECU) Engine Control Relay | |
| 10 | 50A | (BATT 2) Sistema de carga | |
| 11 | 20A | (SPARE3) SPARE3 | |
| 12 | 15A | (SPARE2) SPARE2 | |
| 13 | 10A | (B/UP LP) Inhibitor Switch, Pulse Generater 'B', Back Up Lamp Switch | |
| 14 | 15A | (ECU 3) Ignition Coil (#1~#4), Condenser, PCM | |
| 15 | 10A | (ABS) Multipurpose Check Connector, ESC Control Module, ABS Control Module | |
| 16 | 10A | (SNSR 3) ECM, PCM, Vehicle Speed Sensor, Pulse Generator 'A', Stop Lamp Switch | |
| 17 | 10A | (H/LP LO(LH)) Head Lamp LH | |
| 18 | 10A | (H/LP LO(RH)) Head Lamp RH | |
| 19 | 10A | ((SPARE) -) Fusible de respuesto | |
| 20 | 10A | (FOG LP (FR)) Multipurpose Check Connector, Front Fog Relay, Battery Sensor | |
| 21 | 10A | AMS | |
| 22 | 40A | (ABS 1) ESC Control Module, ABS Control Module | |
| 22 | 30A | (ABS 1) Sistema de frenos antibloqueo | |
| 23 | 30A | (IGN 1) Ignition Switch, Button Relay Box (ESCL Relay (IGN1)) | |
| 24 | 50A | (BATT 2) I/P Junction Box (Power Connector (AUDIO, ROOM LP LAMP), FUSE (STOP LP, DEICER, HAZARD LP, DR LOCK, TRUNK OPEN)) | |
| 24 | 40A | ISG | |
| 25 | 20A | (H/LP HI) H/LP (HI) Relay, | |
| 26 | 10A | (HORN) Horn Relay | |
| 27 | (MDPS) EPS Control Module | ||
| 28 | (ABS 2) ESC Control Module, ABS Control Module | ||
| 29 | (C/FAN) C/Fan LO/HI Relay | ||
| 30 | (BLOWER) Blower Relay | ||
| 31 | (HTD GLASS) I/P Junction Box (Rear Defogger Relay) | ||
| 32 | (ALT) Generator, Fuse (MDPS, HTD GLASS, C/FAN, ABS 2, BLOWER, IGN 1, FOG LP (FR), ABS 1) | ||
| 33 | (IGN 2) Ignition Switch, Start Relay, Button Relay Box (ESCL Relay) | ||
| 34 | (BATT 1) I/P Junction Box (Fuse (TAIL LAMP (LH/RH), P/WDW DR, P/WDW ASS, FOG LP (RR)/SSB, SMK, PDM). Tail Lamp Relay, Power Window Relay) |

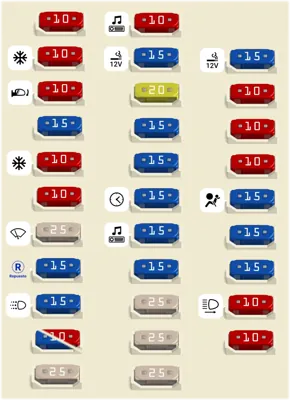

Panel de Fusibles del Tablero de Instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Interruptor de Rango del Transeje (A/T), Interruptor de Bloqueo de Encendido (M/T), Caja de Fusibles en el Motor (Relé de Arranque) | |
| 2 | 10A | Caja de Fusibles en el Motor (Relé del Ventilador), BCM, Sensor de Temperatura Interior (Automático), Módulo de Control del Techo Solar, Módulo de Control del Aire Acondicionado | |
| 3 | 10A | Espejo Exterior Eléctrico del Conductor/Pasajero (Desempañador), Módulo de Control del Aire Acondicionado (Interruptor del Desempañador Trasero) | |
| 4 | 15A | Calentador de Asiento Delantero Izquierdo/Derecho | |
| 5 | 10A | Aire Acondicionado | |
| 6 | 10A | Caja de Fusibles en el Motor (Relé de Faro (Alto/Bajo)). Módulo de Control DRL | |
| 7 | 25A | Interruptor Multifunción (Interruptor de Limpiaparabrisas y Lavaparabrisas). Caja de Fusibles en el Motor (Relé del Limpiaparabrisas), Motor del Limpiaparabrisas Delantero | |
| 8 | 15A | Repuesto | |
| 9 | 15A | Módulo de Control DRL | |
| 10 | 15A | Luz Antiniebla Trasera (RR) | |
| 10 | 10A | SMK | |
| 11 | 25A | Interruptor Principal de Ventana Eléctrica, Interruptor de Ventana Eléctrica Trasera Izquierda | |
| 12 | 10A | Audio, BCM, Reloj, Interruptor del Espejo Exterior Eléctrico | |
| 13 | 15A | Encendedor de Cigarrillos | |
| 14 | 20A | Módulo de Control del Techo Solar, Caja de Relés ICM (Relé de Bloqueo/Desbloqueo de Puerta, Relé de Desbloqueo de Dos Giros) | |
| 15 | 15A | Caja de Relés ICM (Relé del Desempañador del Parabrisas) | |
| 16 | 15A | Interruptor de Luz de Freno, Interruptor de Modo Deportivo, Solenoide de Llave | |
| 17 | 15A | Luz Interior del Maletero, BCM, Reloj, Tablero de Instrumentos (IND.), Conector de Enlace de Datos, Módulo de Control del Aire Acondicionado, Llave de Encendido III. e Interruptor de Advertencia de Puerta Luces Interiores, Luz de Mapa | |
| 18 | 15A | Audio | |
| 19 | 15A | Relé de Apertura del Maletero | |
| 20 | 25A | PDM | |
| 21 | 25A | VENTANA ELÉCTRICA DE SEGURIDAD | |
| 22 | 25A | Interruptor Principal de Ventana Eléctrica, Interruptor de Ventana Eléctrica del Pasajero, Interruptor de Ventana Eléctrica Trasera Derecha | |
| 23 | 15A | Toma de Corriente | |
| 24 | 10A | Interruptor de Advertencia | |
| 25 | 10A | Tablero de Instrumentos (IND.) | |
| 26 | 10A | Tablero de Instrumentos (IND.), BCM, Espejo Cromático Electrónico, Reóstato, Sensor de Ángulo de Dirección | |
| 27 | 15A | Módulo de Control SRS | |
| 28 | 15A | (IGN1-A) PDM, Interruptor EPMESC, Módulo de Control EPS | |
| 29 | 15A | Caja de Relés ICM (Relé de Advertencia), Interruptor de Advertencia | |
| 30 | 10A | (Luz Trasera (Derecha)) Lámpara de Combinación Trasera (Interior/Exterior) Derecha, Faro Derecho, Conector de Derivación, Interruptor de Ventana Eléctrica del Pasajero, Luz de Matrícula Derecha (4 Puertas), Iluminaciones, Relé del Reóstato (Con DRL) | |
| 31 | 10A | (Luz Trasera (Izquierda)) Faro Izquierdo, Lámpara de Combinación Trasera (Interior/Exterior) Izquierda, Interruptor Principal de Ventana Eléctrica, Luz de Matrícula (2 Puertas), Luz de Matrícula Izquierda (4 Puertas) |
