Kia Cerato / Fusibles 2017

Panel de Fusibles del Compartimiento del Motor

Panel de Fusibles del Compartimiento del Motor
N°ADescripción
- Herramienta para la extracción de los fusibles.
1 20A Bomba de Combustible
2 15A ECU
3 15A AIRE ACONDICIONADO
4 10A INYECTOR
5 10A ECU
6 20A BOBINA DE ENCENDIDO
7 10A ECU
10 15A [Gasolina FFV 1.6] Relé de la bomba secundaria
10 15A [Gasolina 1.6 /1.6 T-GDI] ECM/PCM
11 15A Relé de la bocina, Caja de Relés ICM (Relé de la bocina de la alarma antirrobo)
12 20A Módulo de control de ventilación del asiento del conductor/pasajero, Módulo de control del calentador del asiento del conductor/pasajero
13 15A Módulo electrónico de señal de parada
14 15A Caja de Relés ICM (Relé del Desempañador Frontal)
15 20A [Gasolina FFV /1.6 T-GDI] TCM
16 50A [Gasolina 1.6 T-GDI] Relé del calentador PTC de gasolina
17 40A Bloque EMS (Relé de Control del Motor)
18 50A Bloque de Conexión Inteligente
19 40A [1.6 T-GDI - DCT] TCM
20 10A Relé del limpiaparabrisas, Motor del limpiaparabrisas
21 10A Módulo de Control de Aire Acondicionado, ECM/PCM (Aire Acondicionado Manual)
22 Unidad MDPS
23 Bloque de Conexión Inteligente
24 Módulo de Control ABS, Módulo de Control ESC
25 [Excepto Gasolina 1.6 T-GDI] Relé de ventilador de enfriamiento bajo / Relé de ventilador de enfriamiento alto
25 [Gasolina 1.6 T-GDI] Relé de ventilador de enfriamiento
26 Relé del calentador trasero
27 Relé del SOPLADOR
28 [Excepto 1.6 T-GDI] Relé del calentador PTC de gasolina
29 Bloque de Conexión Inteligente
30 40A [Gasolina 1.6T-GDI-DCT] - TCM
31 40A [Sin Llave Inteligente] Interruptor de encendido, [Con Llave Inteligente] Relé PDM 2 (ACC), Relé PDM 3 (IG1)
32 40A Módulo de control ABS, Módulo de control ESC
33 30A [Gasolina 1.6 T-GDI] Bomba de vacío
33 50A [Diésel 1.6] Relé de ventilador de enfriamiento bajo Relé de ventilador de enfriamiento alto
34 40A [Sin Llave Inteligente] Interruptor de encendido, Relé de ARRANQUE, [Con Llave Inteligente] Relé PDM 4 (IG2), Relé de ARRANQUE
35 40A Relé del calentador de combustible
36 10A [A/T, DCT] Espejo electrocrómico, Audio, Bloque de Conexión Inteligente (Módulo de Control IPS), Lámpara de Combinación Trasera (Izquierda/Derecha Interna) [M/T] Interruptor de Luz de Reversa
37 15A [A/T, DCT] TCM [Gasolina 1.6], Interruptor de Rango de Transmisión [M/T] Sensor de Velocidad del Vehículo, Fusible - Luz de Reversa
38 15A Caja de Relés ICM (Relé del Limpiaparabrisas Trasero), Motor del Limpiaparabrisas Trasero, Interruptor Multifunción
38 15A [Diésel 1.6] Sensor de Advertencia del Filtro de Combustible, Unidad de Relé de Brillo
39 10A Módulo de Control ABS, Módulo de Control ESC
40 10A ECM/PCM, Bomba de Vacío [1.6 T-GDI]
41 25A Repuesto
42 7.5A Repuesto

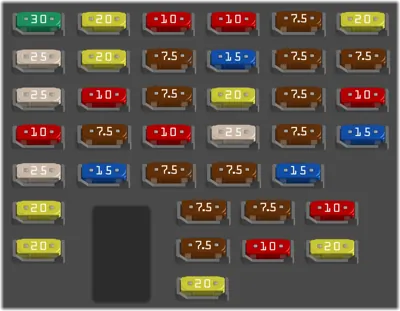

Panel de fusibles del lado del conductor

Panel de fusibles del lado del conductor
N°ADescripción
1 20A Techo solar
2 20A -
4 7.5A Con llave inteligente: Módulo de control de llave inteligente Sin llave inteligente: Módulo inmovilizador
5 10A Caja de relés ICM (Relé de sonido de la lámpara de señal de giro, Relé de plegado, Relé de desplegado)
6 20A Módulo de control de llave inteligente
7 20A Caja de conexiones inteligente (Relé de bloqueo de puerta, Relé de desbloqueo de puerta)
8 7.5A Interruptor de modo deportivo, Interbloqueo de llave
9 7.5A Módulo IMS del conductor, Manija exterior con llave inteligente del conductor, Manija exterior con llave inteligente del pasajero, BCM, Módulo de monitoreo de presión de neumáticos, Sensor de luz automática y foto, Tablero de instrumentos, Conector de enlace de datos, Conector de verificación multipropósito, Reloj digital, Módulo de control de aire acondicionado
10 10A Interruptor de luz de freno
11 25A Caja de conexiones inteligente (Relé de ventana eléctrica izquierda)
12 15A Espejo exterior eléctrico del conductor, Espejo exterior eléctrico del pasajero, Manija exterior con llave inteligente del conductor, Manija exterior con llave inteligente del pasajero
13 7.5A Luz del maletero, Luz de punto del conductor, Luz de punto del pasajero, Luz de la guantera, Luz de vanidad izquierda/derecha, Luces interiores, Luz de la consola superior, Iluminación de la llave de encendido y interruptor de advertencia de puerta (sin llave inteligente)
14 7.5A Módulo de llamada de emergencia MTS
15 15A Audio, Unidad principal de A/V y navegación
16 10A Caja de conexiones inteligente (Relé del maletero)
17 7.5A -
18 10A ECM, Módulo de control de aire acondicionado, Espejo exterior
19 25A Motor del limpiaparabrisas, Caja de fusibles y relés del motor (Relé del limpiaparabrisas), Interruptor multifunción
20 7.5A Con alarma antirrobo y sin llave inteligente y sin inmovilizador: Caja de relés ICM (Relé de alarma antirrobo) Sin alarma antirrobo o con llave inteligente o con inmovilizador: Interruptor de rango de transaxle (A/T), Caja de fusibles y relés del motor (Relé de arranque), Módulo de control de llave inteligente, ECM
21 15A Módulo de control SRS
22 25A Caja de conexiones inteligente (Relé de ventana eléctrica derecha)
23 10A BCM, Módulo de control de llave inteligente
24 7.5A Techo solar, Módulo de control CCS del conductor, Módulo de calentador de asiento del pasajero, Calentador de asiento trasero
25 20A Sin llave inteligente: Caja de fusibles y relés del motor (Fusible - TCU 1, ECU 3, ABS 3)
26 7.5A Tablero de instrumentos
27 10A Interruptor del panel de control, Módulo de monitoreo de presión de neumáticos, Interruptor de luz de freno, Reloj digital, BCM, Sensor de asistencia de estacionamiento trasero izquierdo (exterior/interior), Sensor de asistencia de estacionamiento trasero derecho (exterior/interior), Sensor de asistencia de estacionamiento delantero izquierdo/derecho
29 20A Asiento trasero calefaccionado izquierdo/derecho
30 7.5A Módulo de control de aire acondicionado, Ionizador del tablero, Relé del soplador, Relé PTC de gasolina
31 15A Calentador del volante
32 7.5A Módulo de control EPS
33 7.5A Tablero de instrumentos
34 30A Módulo del asiento del conductor (Asiento eléctrico, Soporte lumbar)
35 20A Encendedor de cigarrillos y toma de corriente
36 10A Módulo de control de llave inteligente, BCM, Reloj digital, Audio, Unidad principal de A/V y navegación, Interruptor de espejo exterior eléctrico
37 10A Espejo electrocrómico, Conector de verificación multipropósito, Interruptor del dispositivo de nivelación de faros, Módulo de control de aire acondicionado, Actuador del dispositivo de nivelación de faros izquierdo/derecho, Módulo de control CCS del conductor, Módulo IMS del conductor, Módulo de calentador de asiento del pasajero
38 7.5A Con llave inteligente: Módulo de control de llave inteligente Sin llave inteligente: Módulo inmovilizador
39 20A Toma de corriente
