Kia Forte / Fusibles 2016

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
- Herramienta para la extracción de los fusibles.
- VENTILADOR DE REFRIGERACIÓN
- VENTILADOR DE REFRIGERACIÓN, BOMBA DE COMBUSTIBLE
- PDM (IG2)
- VENTILADOR
- CALEFACCIÓN TRASERA
- LIMPIAPARABRISAS
- PTC GSL
- PDM (ACC)
- ARRANQUE
- PDM (IG1)
- PTC GSL, VENTILADOR DE REFRIGERACIÓN
- BOCINA
1 15A Relé de Bomba de Combustible
2 15A ECM/PCM
3 10A Relé de Compresor de Aire Acondicionado
4 10A Inyector #1/#2/#3/#4, Relé de Bomba de Combustible, Relé de Compresor de Aire Acondicionado
5 10A ECM/PCM
6 20A Bobina de Encendido #1/#2/#3/#4, Condensador
7 20A ECU
8 10A Sensor de Oxígeno (Arriba), Sensor de Oxígeno (Abajo), Válvula Solenoide de Admisión Variable, Válvula de Control de Aceite #1/#2, Válvula Solenoide de Control de Purga, Válvula de Cierre de Canister, Caja de Fusibles y Relés E/R (Relé de Ventilador de Refrigeración 1, Relé de Ventilador de Refrigeración 2)
9 10A Sensor de Posición del Árbol de Levas #1/#2
10 15A G4NC ECM/PCM
11 15A Relé de Bocina, Caja de Relés ICM (Relé de Bocina de Alarma Antirrobo)
12 20A Módulo de Control CCS del Conductor, Módulo de Calentador de Asiento del Pasajero
13 15A Módulo Electrónico de Señal de Parada
14 15A Caja de Relés ICM (Relé de Desempañador Frontal)
15 20A Relé de Bomba de Combustible
16 50A Bomba de Aceite, Inversor ISG
17 40A Caja EMS (Relé de Control del Motor, Fusible -ECU 4, A/COND, BOMBA DE COMBUSTIBLE)
18 50A Caja de Conexiones Inteligente (Dispositivo de Corte Automático de Corriente de Fuga, Fusible - PDM 2, BLOQUEO DE PUERTAS, TECHO SOLAR)
19 30A Bomba de vacío
20 10A ECM/PCM, Motor del Limpiaparabrisas, Caja de Fusibles y Relés E/R (Relé de Limpiaparabrisas)
21 10A Módulo de Control de Aire Acondicionado, Motor del Ventilador, Relé de Ventilador, ECM/PCM, Resistor del Ventilador
22 Unidad MDPS
23 Caja de Conexiones Inteligente (ARISU-LT IPS 1 (4CH), Fusible - MÓDULO 6, MÓDULO 7, P/VENTANA IZQ, P/VENTANA DER, MALETERO)
24 Módulo ESC
25 Relé de Ventilador de Refrigeración 1, Relé de Ventilador de Refrigeración 2
25 Relé de Ventilador de Refrigeración 1, Relé de Ventilador de Refrigeración 2
26 Relé de Calefacción Trasera
27 Relé de Ventilador
28 Relé PTC GSL
29 Caja de Conexiones Inteligente (ARISU-LT IPS 3 (4CH), ARISU-LT IPS 4 (4CH), IPS 5 (2CH), Fusible-PDM1, - P/ASIENTO CONDUCTOR INTERRUPTOR DE FRENO, CALEFACCIÓN TRASERA)
31 40A Sin Llave Inteligente: Interruptor de Encendido, Con Llave Inteligente: Relé PDM 3 (IG1), Relé PDM 2 (ACC)
32 40A Módulo ESC
34 40A Sin Llave Inteligente: Interruptor de Encendido, Relé de Arranque, Con Llave Inteligente: Relé PDM 4 (IG2), Relé de Arranque 1
36 10A A/T: Espejo Electrocrómico, Audio, Unidad Principal A/V y Navegación, Lámpara Combinada Trasera (Int) IZQ/DER Caja de Conexiones Inteligente (Módulo de Control IPS), M/T: Interruptor de Luz de Reversa
37 15A Interruptor de Rango de Transmisión, Sensor de Velocidad del Vehículo, Inversor de Bomba de Aceite, Caja de Fusibles y Relés E/R (Fusible - LUZ DE REVERSA)
38 15A LIMPIAPARABRISAS TRASERO
39 10A Módulo ESC, Sensor de Tasa de Guiñada
40 10A ECM/PCM
41 7.5A Repuesto
42 25A Repuesto
43 10A Repuesto
44 15A Repuesto
45 20A Repuesto

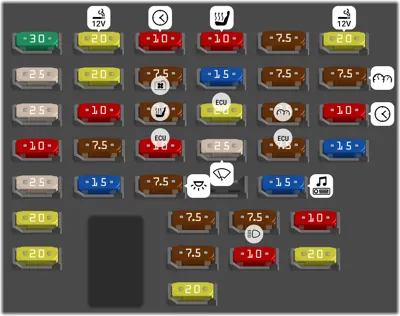

Instrument cluster (Panel de fusibles del lado del conductor)

Instrument cluster (Panel de fusibles del lado del conductor)
N°ADescripción
1 20A (TECHO SOLAR) Techo solar
2 20A (REPUESTO) -
4 7.5A (PDM2) Con llave smart: módulo de control de la llave smart Sin llave smart: módulo del inmovilizador
5 10A (MÓDULO7) Caja de relés ICM (relé del sonido del intermitente, relé de doblado, relé de desdoblado)
6 20A (PDM1) Módulo de control de la llave Smart
7 20A (BLOQUEO DE PUERTA) Caja de conexiones smart (relé de bloqueo de la puerta, relé de desbloqueo de la puerta)
8 7.5A (MÓDULO6) Interruptor modo deportivo, interbloqueo de la llave
9 7.5A (MEMORIA) Módulo IMS conductor, manilla exterior de la llave smart del conductor, manilla exterior de la llave smart del acompañante, BCM, módulo de control de presión de los neumáticos, luz automática y fotosensor, tablero de instrumentos, conector de enlace de datos, conector de control multiuso, reloj digital módulo de control aire acondicionado
10 10A (INTERRUPTOR FRENO) Interruptor de luz de freno
11 25A (ELEVALUNAS ELÉCTRICO IZQ) Caja de conexiones smart (relé elevalunas eléctr. IZQ)
12 15A (REPUESTO) -
13 7.5A (LUZ INTERIOR) Luz del maletero, luz de iluminación del conductor, luz de iluminación del acompañante, luz de la guantera, luz de cortesía DCH/IZQ, luz del habitáculo, luz de la consola del techo, interruptor de advertencia de la puerta e iluminación de la llave de encendido (sin llave smart)
15 15A (MULTIMEDIA1) Audio, A/V y unidad principal de navegación
16 10A (MALETERO) Caja de conexiones smart (relé del maletero)
17 7.5A (REPUESTO) -
18 10A (RETROVISOR CALEFACCIONADO) ECM, módulo de control aire acondicionado, retrovisor exterior
19 25A (LIMPIAPARABRISAS DELANTERO) Motor del limpiaparabrisas, fusible E/R y caja de relés (relé del limpiaparabrisas), interruptor multifunción
20 7.5A (INICIO) Con alarma antirrobo y sin llave smart y sin inmovilizador : caja de relés ICM (relé de la alarma antirrobo) Sin alarma antirrobo O con llave smart O con inmovilizador: Interruptor de margen del semieje (A/T), fusible E/R y caja de relés (relé de arranque), módulo de control de la llave smart, ECM
21 15A (AIRBAG) Módulo de control SRS
22 25A (ELEVALUNAS ELÉCTRICO DCH) Caja de conexiones smart (relé elevalunas eléctr. DCH)
23 10A (MÓDULO6) BCM. módulo de control de llave smart
24 7.5A (MÓDULO5) Techo solar, módulo de control CCS (Asiento de Control Climático) del conductor, módulo del calefactor del asiento del acompañante, calefactor del asiento trasero
25 20A (ENC1) Sin llave smart: Fusible E/R y caja de relés (Fusible - TCU 1, ECU 3, ABS 3)
26 7.5A (MÓDULO3) Tablero de instrumentos
27 10A (MÓDULO4) Interruptor del panel de protección, Módulo de control de presión de los neumáticos, Interruptor de la luz de freno, Reloj digital, BCM, Sensor de ayuda de estacionamiento trasero IZQ (INT/EXT), Sensor de ayuda de estacionamiento trasero DCH (INT/EXT), Sensor de ayuda de estacionamiento delantero DCH/IZQ
28 25A (REPUESTO) -
29 20A (CALEFACCIÓN ASIENTO TRASERO) -
30 7.5A (AIRE ACONDICIONADO) Módulo de control del aire acondicionado, tablero de instrumentos ionizado, relé del ventilador, relé PTC gasolina
31 15A (VOLANTE CALEFACCIONADO) Calefacción del volante
32 7.5A (MDPS) Módulo de control EPS
33 7.5A (INDICADOR AIRBAG) Tablero de instrumentos
34 30A (ASIENTO ELÉCTRICO DEL CONDUCTOR) Módulo del asiento del conductor (asiento eléctrico, soporte lumbar)
35 20A (MECHERO) Mechero y toma de corriente
36 10A (MÓDULO) Módulo de control de la llave smart, BCM, reloj digital, audio, A/V y unidad principal de navegación, interruptor del retrovisor eléctrico exterior
37 10A (MÓDULO2) Retrovisor electrocrómico, conector de control multiuso, interruptor del dispositivo de nivelación de los faros, módulo de control aire acondicionado, actuador del dispositivo de nivelación de los faros DCH/IZQ, módulo de control CCS conductor, módulo IMS conductor, módulo del calefactor del asiento del acompañante
38 7.5A (PDM3) Con llave smart: Módulo de control de la llave smart sin llave smart: módulo del inmovilizador
39 20A (TOMA DE CORRIENTE DELANTERA) Toma de corriente
