Compartimiento de pasajero (Tipo A)
| N° | A | Descripción | |
|---|---|---|---|
| - | Luz de posición | ||
| - | Bocina | ||
| - | Luz antiniebla delantera | ||
| - | Luz antiniebla trasera | ||
| - | Ventilador | ||
| - | Destellador | ||
| 1 | 10A | (START) ECM. Relé de arranque | |
| 3 | 15A | (AUDIO) Sistema de audio | |
| 4 | 10A | (B/UP LP) Interruptor de la luz de marcha atrás, zumbador de ayuda de estacionamiento trasero | |
| 5 | 15A | (IG 1) ECM, sensor de aviso del filtro de combustible, sensor de velocidad del vehículo, módulo de control ABS. sensor de flujo de aire, bomba de inyección del combustible, alternador | |
| 7 | 10A | (CLUSTER) ETACM, Tablero de instrumentos, resistencia del alternador | |
| 8 | 10A | (TRK SIG) Interruptor de emergencia | |
| 9 | 10A | (A/C) Relé del ventilador, Módulo de control del calentador | |
| 10 | 10A | (MODULE) Relé de la luz antiniebla Del/Tras | |
| 12 | 20A | (WIPER) Motor limpiaparabrisas, Interruptor multifunción (limpiaparabrisas) | |
| 14 | 15A | (CIG LIGHTER) Mechero | |
| 15 | 10A | (ACC) Sistema de audio | |
| 16 | 10A | (HLLD) Interruptor de nivelación de los faros, Actuador de nivelación de los faros IZQ/DCH | |
| 17 | 20A | (DR LOCK) Caja de relés ICM (relé de bloqueo/desbloqueo de la puerta) | |
| 18 | 10A | (STOP LAMP) Relé de la señal de freno, Conector de enlace de datos | |
| 20 | 10A | (HORN) Relé del claxon | |
| 21 | 10A | (RR FOG) Relé Luz antiniebla trasera | |
| 22 | 15A | (FRT FOG) Relé Luz antiniebla delantera | |
| 23 | 10A | (LUMBAR SUPPORT) Interruptor del soporte lumbar del conductor (Motor J2/JT) | |
| 23 | 15A | (LUMBAR SUPPORT) Interruptor del soporte lumbar del conductor, El calefactor del asiento (Motor A2) | |
| 25 | 15A | (HAZARD) Interruptor de emergencia, Caja de relés ICM (relé de emergencia) | |
| 26 | 10A | (KEY ILLUMI) Interruptor de aviso de la puerta | |
| 29 | 10A | (REAR LIGHT (LH)) Módulo de control del calentador, audio, tablero de instrumentos, interruptor multifunción. interruptor de emergencia, interruptor del elevalunas eléctrico principal/pasajero, luz combinada trasera IZQ. interruptor de nivelación de los faros, clavija AUX y USB, luz de posición IZQ. interruptor del desempañador trasero | |
| 30 | 10A | (REAR LIGHT (RH)) Luz de licencia, luz combinada trasera DCH, luz de posición DCH | |
| 31 | 15A | (HEAD (LH)) Faro IZQ | |
| 32 | 15A | (HEAD (RH)) Faro DCH, tablero de instrumentos | |
| 33 | 15A | (MEMORY) Tablero de instrumentos, módulo de control del calentador, ETACM. luz delantera del habitáculo, luz central del habitáculo (4 puertas). interruptor de aviso de la puerta |

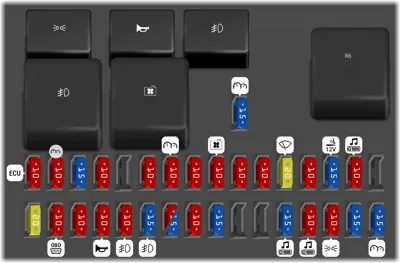

Compartimiento de pasajero (Tipo B)
| N° | A | Descripción | |
|---|---|---|---|
| - | Luz de posición | ||
| - | Bocina | ||
| - | Luz antiniebla delantera | ||
| - | Luz antiniebla trasera | ||
| - | Ventilador | ||
| - | Destellador | ||
| 1 | 10A | (START) ECM. Relé de arranque | |
| 2 | 10A | (AIRBAG IND) Tablero de instrumentos | |
| 3 | 15A | (AIRBAG) Módulo de control SRS | |
| 4 | 10A | (B/UP LP) Interruptor de la luz de marcha atrás, Zumbador de ayuda de estacionamiento trasero | |
| 6 | 10A | (ABS) Sistema de frenos anti bloqueo | |
| 7 | 10A | (CLUSTER) ETACM, Tablero de instrumentos, Resistencia del alternador | |
| 8 | 10A | (TRK SIG) Interruptor de emergencia | |
| 9 | 10A | (A/C) Relé del ventilador, Módulo de control del calentador | |
| 10 | 10A | (MODULE) Relé de la luz antiniebla Del/Tras | |
| 11 | 10A | Relé del calentador de combustible | |
| 12 | 20A | (WPR) Motor limpiaparabrisas, Interruptor multifunción (limpiaparabrisas) | |
| 13 | 10A | (HLLD) Interruptor de nivelación de los faros, Actuador de nivelación de los faros IZQ/DCH | |
| 14 | 15A | (CIG LIGHTER) Mechero | |
| 15 | 10A | (ACC) Sistema de audio | |
| 17 | 20A | (DR LOCK) Caja de relés ICM (relé de bloqueo/desbloqueo de la puerta) | |
| 18 | 10A | (STOP LAMP) Relé de la señal de freno, Conector de enlace de datos | |
| 19 | 10A | (MODULE) Relé de la luz antiniebla Del/Tras | |
| 20 | 10A | (HORN) Relé del claxon | |
| 21 | 10A | (RR FOG) Relé Luz antiniebla trasera | |
| 22 | 15A | (FRT FOG) Relé luz antiniebla delantera | |
| 23 | 10A | (LUMBAR SUPPORT) Interruptor del soporte lumbar del conductor (Motor J2/JT) | |
| 23 | 15A | (LUMBAR SUPPORT) Interruptor del soporte lumbar del conductor, El calefactor del asiento (Motor A2) | |
| 24 | 10A | (DRL) Módulo de control DRL | |
| 25 | 15A | (HAZARD) Interruptor de emergencia, Caja de relés ICM (relé de emergencia) | |
| 28 | 15A | (AUDIO) Sistema de audio | |
| 29 | 10A | (REAR LIGHT (LH)) Módulo de control del calentador, audio, tablero de instrumentos, interruptor multifunción. interruptor de emergencia, interruptor del elevalunas eléctrico principal/pasajero, luz combinada trasera IZQ. interruptor de nivelación de los faros, clavija AUX y USB, luz de posición IZQ. interruptor del desempañador trasero | |
| 30 | 10A | (REAR LIGHT (RH)) Luz de licencia, luz combinada trasera DCH, luz de posición DCH | |
| 31 | 15A | (HEAD (LH)) Faro IZQ | |
| 32 | 15A | (HEAD (RH)) Faro DCH, Tablero de instrumentos | |
| 33 | 15A | (MEMORY) Tablero de instrumentos, módulo de control del calentador, ETACM. luz delantera del habitáculo, luz central del habitáculo (4 puertas). interruptor de aviso de la puerta |
Caja de fusibles principal
| N° | A | Descripción | |
|---|---|---|---|
| - | Conector principal | ||
| - | Conector de alimentación | ||
| - | Herramienta para la extracción de los fusibles. | ||
| - | Principal (Calefacción trasera) | ||
| - | Aire acondicionado | ||
| - | Ventilador I/C | ||
| 1 | 25A | (SPARE 1) Fusible de repuesto | |
| 2 | 15A | (SPARE 2) Fusible de repuesto | |
| 3 | 10A | (SPARE 3) Fusible de repuesto | |
| 4 | 30A | (BTN 1) Relé de cola | |
| 5 | 30A | (ENG FAN) Ventilador del motor | |
| 6 | 20A | (COND) Relé del ventilador del condensador (si aplica) | |
| 7 | 20A | (FANI/C) Ventilador del intercooler [2.5L] (si aplica) | |
| 7 | 20A | (FANI/C) Ventilador del intercooler [2.7, 2.9, 3.0L] (si aplica) | |
| 9 | 20A | (RR HTD) Descongelador del vidrio trasero (si está equipado) | |
| 10 | 30A | (IGN2) Ignición | |
| 12 | 100A | (MAIN FUSE) Fusible principal | |
| 13 | 30A | (IGN1) Ignición | |
| 14 | 30A | (BTN2) Relé principal | |
| 17 | 10A | (ALT) Alternador (si está equipado) | |
| 18 | 10A | (A/CON) Aire acondicionado (si está equipado) | |
| 19 | 15A | (ECU) Unidad de Control del Motor (si aplica) | |
| 21 | 25A | (P/ WIN (RR)) Vidrio trasero eléctrico (si está equipado) | |
| 22 | 25A | (P/ WIN (FR)) Ventana delantera eléctrica (si está equipado) | |
| 23 | 15A | (H/LP (RH)) Faro (RH) | |
| 24 | 15A | (H/LP (LH)) Faro (LH) | |
| 25 | 60A | (GLOW) Relé de bujía de precalentamiento |
