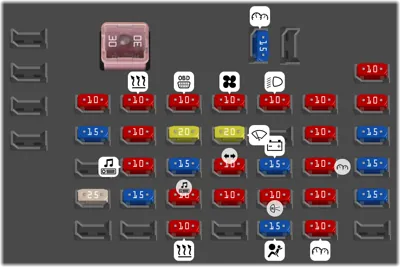

Caja de fusibles interior [Motor 2.5L]

N°	A	Descripción
3	10A	Interruptor del ventilador. Módulo de control del calentador
5	15A	Módulo de control SRS
6	10A	Tablero de instrumentos
8	25A	Interruptor de ventana eléctrica del conductor/pasajero
9	15A	Fusible del encendedor de cigarrillos
10	10A	Audio
11	10A	ECU. Bobina del relé PN. Interruptor de parada. Palanca de cambios AT
12	10A	Interruptor de luz de reversa, Luz de reversa, Zumbador de asistencia de estacionamiento trasero, Unidad de asistencia de estacionamiento trasero
13	10A	Módulo de control ABS, SAS, Interruptor ESC
14	15A	Interruptor/Relé de emergencia. Repetidor lateral Izquierdo/Derecho. Luz direccional Izquierda/Derecha, Indicador de emergencia del tablero
16	10A	Audio, Espejo exterior eléctrico
17	15A	Interruptor de soporte lumbar del conductor
18	10A	Interruptor de emergencia (Luz direccional)
19	15A	Gráfico de tacómetro, Interruptor de apagado del tren motriz, Sensor W_SEP, Sensor de velocidad del vehículo, Alternador. Sensor de luz automático, TPMS
20	10A	ETACS. Tablero de instrumentos, Resistencia del alternador
21	15A	Faro Izquierdo Fusible-Boxima
22	15A	Luz antiniebla delantera/Relé
23	10A	Módulo de control del motor (ECM). Relé de arranque
24	20A	ETACS, Pestillo de puerta
25	20A	Motor del limpiaparabrisas, Información del interruptor multifunción (Limpiaparabrisas)
27	10A	Luz antiniebla trasera/Relé
28	15A	Faro Derecho. Indicador de faro alto
29	10A	Lámpara de combinación trasera Derecha. Luz de posición Derecha
30	10A	Módulo de control del calentador, Audio, Tablero de instrumentos, Interruptor multifunción, Interruptor de emergencia, Interruptor de ventana principal/pasajero, Lámpara de combinación trasera Izquierda, Interruptor de nivelación de faros, Conector AUX y USB. Luz de posición Izquierda, Interruptor de desempañador trasero. Luz de matrícula
31	10A	Relé de señal de parada. Conector de enlace de datos
32	10A	Relé del ventilador. Módulo de control del calentador
33	10A	Relé de faro bajo
34	10A	Interruptor de nivelación de faros, Indicador del tablero (Faro alto). Relé de faros altos
35	10A	Relé del calentador de combustible
36	10A	Espejo exterior calefaccionado
37	30A	Vidrio trasero calefaccionado
38	15A	Tablero de instrumentos, Módulo de control del calentador, ETACS, Luz interior delantera. Luz interior central (4 puertas). Interruptor de advertencia de puerta. Fusible de audio

Caja de fusibles interior [Motor 2.4L]

N°	A	Descripción
3	10A	(AIRE ACONDICIONADO 2) Interruptor del ventilador, Módulo de control del calentador
5	15A	(B/AIR) Módulo de control SRS
6	10A	(IND B/AIR) Tablero de instrumentos
9	15A	(ENCENDEDOR) Caja de fusibles del encendedor de cigarrillos
10	10A	(AUDIO) Audio
11	10A	(ECU1) ECU, Bobina del relé PN, Interruptor de parada, Palanca de cambios AT
12	10A	(LP REV) Interruptor de luces de reversa, Luces de reversa, Zumbador de asistencia de estacionamiento trasero, UNIDAD de asistencia de estacionamiento trasero
13	10A	(ABS) Módulo de control ABS, SAS, Interruptor ESC
14	15A	(EMERGENCIA) Interruptor/Relé de luces de emergencia, REPETIDOR S/ IZQ/DER, LUZ DE GIRO IZQ/DER, INDICADOR DE EMERGENCIA DEL TABLERO
15	20A	(ECU2) ECU (LPI)
16	10A	(ACC) Audio, Espejo exterior eléctrico
17	15A	(SOPORTE LUMBAR) Interruptor de soporte lumbar del conductor
18	10A	(S/GIRO) Interruptor de luces de emergencia (LUZ DE GIRO)
19	15A	(MÓDULO1) Gráfico TACHO, Interruptor de APAGADO del tren motriz, Sensor W_SEP, Sensor de velocidad del vehículo, Alternador, Sensor de luz automático, TPMS
20	10A	(TABLERO) ETACS, Tablero de instrumentos, Resistencia del alternador
21	15A	(FARO (IZQ)) Caja de fusibles del faro IZQ, Inf
22	15A	(LP ANTINIEBLA DELANTERO) LP ANTINIEBLA DELANTERO/Relé
23	10A	(ARRANQUE) ECM, Relé de ARRANQUE
24	20A	(BLOQUEO PUERTA) ETACS, Pestillo de puerta
25	20A	(LIMPIAPARABRISAS) Motor del limpiaparabrisas, Interruptor multifunción (Limpiaparabrisas) info
27	10A	(LP ANTINIEBLA TRASERO) LP ANTINIEBLA TRASERO/Relé
28	15A	(FARO (DER)) Faro DER, Indicador de faro alto
29	10A	(LUZ TRASERA (DER)) Luz de combinación trasera DER, Luz de posición
30	10A	(LUZ TRASERA (IZQ)) Módulo de control del calentador, Audio, Tablero de instrumentos, Interruptor multifunción, Interruptor de luces de emergencia, Interruptor principal de ventana del pasajero, Luz de combinación trasera IZQ, Interruptor de nivelación de faros, Conector AUX y USB, Luz de posición IZQ
31	10A	(LUZ DE FRENO) Relé de señal de parada, Conector de enlace de datos
32	10A	(AIRE ACONDICIONADO 1) Relé del ventilador, Módulo de control del calentador
33	10A	(MÓDULO2) Relé de FARO BAJO
34	10A	(MÓDULO3) Interruptor de nivelación de faros, Indicador del tablero (Faro: Relé ALTO)
35	10A	(CALENTADOR DE COMBUSTIBLE) Relé del CALENTADOR DE COMBUSTIBLE
38	15A	(CONECTOR DE ALIMENTACIÓN (MEMORIA)) Tablero de instrumentos, Módulo de control del calentador, ETACS, Luces interiores delanteras, Luces interiores centrales (4 Puertas), Interruptor de advertencia de puerta, FUSIBLE DE AUDIO

Caja de fusibles interior [Motor 2.7L/3.0L]

N°	A	Descripción
-		DESTELLADOR
1	10A	(ARRANQUE) Relé de ARRANQUE
3	10A	(AUDIO) Audio
4	10A	(LP REV) Interruptor de luces de reversa, Zumbador de asistencia de estacionamiento trasero
5	15A	(IG1) Sensor de velocidad del vehículo, Módulo de control ABS, Sensor de flujo de aire, Filtro de combustible, Alternador, ECU de incandescencia, SOL EGR, Compresor
6	10A	(MÓDULO1) Sensor de luz automática
7	10A	(TABLERO) ETACS, Tablero de instrumentos, Resistencia del alternador
8	10A	(T/SIG) Interruptor de luces de emergencia
9	10A	(A/CON1) Relé del ventilador, Módulo de control del calentador
10	10A	(MÓDULO2) Relé de luz alta de faro, Relé de faro antiniebla DEL
11	10A	(MÓDULO3) Relé de luz baja de faro, Relé de luz antiniebla TRAS
12	20A	(LIMPIAPARABRISAS) Motor del limpiaparabrisas, Interruptor multifunción (Limpiaparabrisas)
13	10A	(A/CON2) Interruptor del ventilador, Módulo de control del calentador
14	15A	(ENCENDEDOR) Encendedor de cigarrillos
15	10A	(ACC) Audio, Espejo exterior eléctrico
16	10A	(HLLD) Interruptor de nivelación de faros, Actuador de faros IZQ/DER
17	20A	(BLOQUEO PUERTA) Caja de relés ICM (Relé de bloqueo/desbloqueo de puerta)
18	10A	(LUZ DE FRENO) Relé de señal de parada, Conector de enlace de datos
21	10A	(LP ANTINIEBLA TRAS) Relé de LP ANTINIEBLA TRAS
22	15A	(LP ANTINIEBLA DEL) Relé de LP ANTINIEBLA DEL
23	15A	(SOPORTE LUMBAR) Interruptor de soporte lumbar del conductor
24	10A	(ESPEJO EXT CALEFACCIONADO) Espejo EXT CALEFACCIONADO
25	15A	(EMERGENCIA) Interruptor de luces de emergencia, Caja de relés ICM (Relé de luces de emergencia)
26	10A	(ILUMINACIÓN LLAVE) Interruptor de advertencia de puerta
29	10A	(LUZ TRASERA (IZQ)) Módulo de control del calentador, Audio, Tablero de instrumentos, Interruptor multifunción, Interruptor de luces de emergencia, Interruptor principal de la ventana del pasajero, Luz de combinación trasera IZQ, Interruptor de nivelación de faros, Conector AUX y USB, Luz de posición IZQ, Interruptor del desempañador trasero
30	10A	(LUZ TRASERA (DER)) Luz de matrícula, Luz de combinación trasera DER, Luz de posición DER
31	15A	(FARO (IZQ)) Faro IZQ Fuse-Box.info
32	15A	(FARO (DER)) Faro DER, Tablero de instrumentos
33	15A	(CONECTOR DE ALIMENTACIÓN (MEMORIA)) Tablero de instrumentos, Módulo de control del calentador, ETACS, Luz interior delantera, Luz interior central (4 puertas). Interruptor de advertencia de puerta

Compartimento del Motor [Motor 2.5L / 2.4L GLP]

N°	A	Descripción
-		Herramienta para la extracción de los fusibles.
-		RELÉ PRINCIPAL
-		BOMBA DE COMBUSTIBLE
-		ARRANQUE
-		VENTILADOR I/C
-		LUCES DE REVERSA
1		(PRINCIPAL) ALTERNADOR Fuse-Box.info
1		(PRINCIPAL) ALTERNADOR Fuse-Box.info
2		(CALENTADORES) RELÉ DE CALENTADORES
3	30A	(CALENTADOR DE COMBUSTIBLE) RELÉ DE FILTRO DE COMBUSTIBLE
4	30A	(ABS 1) MÓDULO DE CONTROL ABS
6	40A	(ABS 2) MÓDULO DE CONTROL ABS
7	30A	(VENTILADOR DE REFRIGERACIÓN) RELÉ DEL VENTILADOR DE REFRIGERACIÓN
9	40A	(SOPLADOR) RELÉ DEL SOPLADOR
12	40A	(IG1) INTERRUPTOR DE ENCENDIDO, RELÉ DE ARRANQUE
13	40A	(IG2) INTERRUPTOR DE ENCENDIDO
14	40A	(B+1) BLOQUE DE CONEXIONES I/P (RELÉ - RELÉ DE ESPEJO CALEFACCIONADO, RELÉ DE BLOQUEO DE PUERTAS, RELÉ DE DESBLOQUEO DE PUERTAS) (FUSIBLE - MEMORIA, ESPEJO CALEFACCIONADO, FRENO, SOPORTE LUMBAR, BLOQUEO DE PUERTAS)
15	30A	(ECU1) RELÉ PRINCIPAL
16	40A	(B+2) BLOQUE DE CONEXIONES I/P (RELÉ - RELÉ DE VENTANA ELÉCTRICA, RELÉ DE LUZ TRASERA, RELÉ DE LUZ ANTINIEBLA DELANTERA) x.info (FUSIBLE - VENTANA ELÉCTRICA DELANTERA, VENTANA TRASERA, LUZ TRASERA DERECHA, LUZ TRASERA IZQUIERDA, TCU2/ECU LPI, LUZ ANTINIEBLA DELANTERA)
17	40A	(B+3) BLOQUE DE CONEXIONES I/P (RELÉ - RELÉ DE LUCES DE EMERGENCIA) (FUSIBLE - LUCES DE EMERGENCIA, FARO IZQUIERDO, FARO DERECHO)
18	10A	(A/CON) RELÉ DE AIRE ACONDICIONADO, RELÉ MÓDULO 1
20	20A	(ECU4) ECU A2
22	10A	(BOCINA) RELÉ DE BOCINA
23	20A	(ECU3) ECU A2
26	15A	(SENSOR2) SENSOR LAMBDA, DERIVACIÓN DE ENFRIAMIENTO ECB, VÁLVULA I/M, INMOVILIZADOR, SOLENOIDE WGT. BOBINA DE RELÉ DE FRENO, CKPS, INYECTOR DE COMBUSTIBLE
28	20A	(ECU2) ECU A2, CONDENSADOR, BOBINA DE ENCENDIDO
30	15A	(SENSOR1) BOBINA DE RELÉ DE VENTILADOR I/C, BOBINA DE RELÉ DE BOMBA DE COMBUSTIBLE, BOBINA DE RELÉ DE CALENTADORES, BOBINA DE RELÉ DE VENTILADOR DE REFRIGERACIÓN, BOBINA DE RELÉ DE AIRE ACONDICIONADO, BOBINA DE RELÉ DE AIRE ACONDICIONADO, BOBINA DE RELÉ DE VENTILADOR DE REFRIGERACIÓN

Compartimento del Motor [Motor 2.7L / 3.0L]

N°	A	Descripción
-		Herramienta para la extracción de los fusibles.
-		RELÉ PRINCIPAL (CALEFACCIONADO TRASERO)
-		VENTILADOR
-		BOCINA
-		COND
1	100A	(PRINCIPAL) ALTERNADOR
3	30A	(IG2) INTERRUPTOR DE ENCENDIDO, RELÉ DE ARRANQUE
4	20A	(CALEFACCIONADO TRASERO) RELÉ CALEFACCIONADO TRASERO
7	20A	(COND) RELÉ DEL VENTILADOR DEL CONDENSADOR
8	30A	(VENTILADOR) RELÉ DEL VENTILADOR
9	30A	(B+1) RELÉ DE VENTANA ELÉCTRICA, CAJA DE EMPALMES IP (FUSIBLE . ILUMINACIÓN DE LLAVE, LUCES DE EMERGENCIA)
12	30A	(B+2) CAJA DE EMPALMES IP (RELÉ - RELÉ DE LUZ TRASERA) (FUSIBLE - LUZ TRASERA (IZQ/DER). SOPORTE LUMBAR, BOCINA, LUZ ANTINIEBLA DEL/TRAS, BLOQUEO DE PUERTA, LUZ DE FRENO)
13	30A	(IG1) INTERRUPTOR DE ENCENDIDO, RELÉ DE ARRANQUE
15	60A	(INCANDESCENCIA) RELÉ DE INCANDESCENCIA
19	25A	(V/ELÉCTRICA(DEL)) INTERRUPTOR DE VENTANA ELÉCTRICA DEL CONDUCTOR/PASAJERO
22	10A	(AIRE ACONDICIONADO) RELÉ DEL AIRE ACONDICIONADO
23	10A	(BOCINA) RELÉ DE BOCINA
24	10A	REPUESTO 1
25	15A	REPUESTO 2
26	25A	REPUESTO 3
