Kia K2500 / Fusibles 2024

Caja de fusibles del compartimiento del motor

Caja de fusibles del compartimiento del motor
N°ADescripción
- Herramienta para la extracción de los fusibles.
- Relé de la Bomba de Combustible
- Relé de Arranque
- Relé TOP (Bo Naeng Top) [L4KV]
- Relé del Ventilador de Enfriamiento 2 [D4CB]
- Relé de Aire Acondicionado
- Relé del Calentador de Combustible [D4CB]
- Relé de Incandescencia [SIN EURO 6/C] [D4CB]
- Relé DCU [Con EURO 6C] [D4CB]
- Relé del Ventilador
- Relé Principal
- Relé de la Bocina
- Relé del Ventilador de Enfriamiento
1 (ALT) [D4CB SIN EURO 6/6C], L4KB): Alternador, Fusible (F3/F5/F6/F7/F8/F9/F10/F1)
1 (ALT) [D4CB (Con EURO 6/6C)] : Alternador, Fusible (F3/F5/F6/F7/F8/F9/F10/F1)
2 (GLOW) [D4CB (SIN EURO 6/6C)] RLY. 9-1 (Relé de Incandescencia) [D4CB (Con EURO 6/6C)] Módulo de Control de Incandescencia
3 10A (AIRE ACONDICIONADO) RLY. 5 (Relé de Aire Acondicionado), [L4KB (BO NAENG TOP)] RLY. 3 (Relé TOP)
5 30A (CALENTADOR DE COMBUSTIBLE) [D4CB] RLY. 7 (Relé del Calentador de Combustible)
6 30A (ABS1) Módulo de Control ABS, Módulo de Control ESP
7 20A (VENTILADOR DE ENFRIAMIENTO 2) [D4CB] RLY. 4 (Relé del Ventilador de Enfriamiento 2)
8 40A (ABS2) Módulo de Control ABS, Módulo de Control ESP
9 30A (VENTILADOR DE ENFRIAMIENTO 1) RLY. 13 (Relé del Ventilador de Enfriamiento 1)
10 40A (DCU1) [D4CB (Con EURO 6C)] RLY. 9-2 (Relé DCU)
11 40A (VENTILADOR) RLY. 10 (Relé del Ventilador)
14 20A (ECU4) [D4CB (Con EURO 6/6C), L4KB] ECM
15 20A (DCU4) [D4CB (Con EURO 6C)] Módulo de Control de Dosificación
16 40A (IG1) Interruptor de Encendido
17 40A (IG2) Interruptor de Encendido, RLY. 2 (Relé de Arranque)
18 50A (BATT1) Bloque de Conexiones I/P (Fusible: F6/F12/F13/ F14, Fusible del Conector de Alimentación: F22)
19 30A (ECU1) RLY. 11 (Relé Principal)
20 50A (BATT2) Bloque de Conexiones I/P (Fusible: F2/F3/F15, Relé de Luces Traseras, Relé de Ventana Eléctrica)
21 50A (BATT3) Bloque de Conexiones I/P (Relé de Luz Baja del Faro, Fusible: F37/F38), Bloque de Conexiones Secundario (Fusible: H/LP HI, DRL)
22 10A (BOCINA) RLY. 12 (Relé de la Bocina)
23 15A (ECU3) [D4CB] ECM
24 20A (BOMBA DE COMBUSTIBLE) RLY. 1 (Relé de la Bomba de Combustible)
25 20A (DCU2) [D4CB (Con EURO 6C)] Módulo de Control de Dosificación
26 15A (SENSOR2) [D4CB] Módulo Inmovilizador, Solenoide WGT - [Con EURO 6/6C] Válvula de Derivación de Enfriamiento EGR - [SIN EURO 6 y 6C] Interruptor de Luces de Freno, Válvula Dosificadora de Entrada [L4KB] Inyector #1/#2/#3/#4, Sensor de Posición del Árbol de Levas, Sensor de Posición del Cigüeñal, Interruptor de Luces de Freno, Sensor de Oxígeno (Arriba/Abajo), Interruptor LPI
27 15A (SENSOR3) [D4CB (Con EURO 6/6C)] Sensor PM, Sensor Lambda #1/#2 (EURO 6), Sensor Lambda (EURO 6), Sensor Nox Delantero, Sensor Nox Trasero
28 20A (ECU2) [D4CB] ECM - [Con EURO 6/6C] RLY. 1 (Relé de la Bomba de Combustible), Válvula Dosificadora de Entrada, Válvula Reguladora de Presión del Riel [L4KB] Bobina de Encendido #1/#2/#3/#4, Condensador
29 20A (DCU3) [D4CB (Con EURO 6C)] Módulo de Control de Dosificación
30 15A (SENSOR1) [D4CB] RLY. 4 (Relé del Ventilador de Enfriamiento 2), RLY. 5 (Relé de Aire Acondicionado), RLY. 9-1 (Relé de Incandescencia - SIN EURO 6 y 6C), RLY. 13 (Relé del Ventilador de Enfriamiento 1) [L4KB] RLY. 5 (Relé de Aire Acondicionado), RLY. 13 (Relé del Ventilador de Enfriamiento 1)

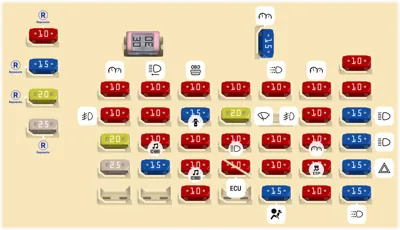

Panel de fusibles interior

Panel de fusibles interior
N°ADescripción
- 10A Repuesto
- 15A Repuesto
- 20A Repuesto
- 25A Repuesto
1 10A (LUZ TRASERA DERECHA) Tablero de instrumentos, Audio, Resorte de reloj, Interruptor de luces de emergencia, Interruptor LPI, Conector AUX y USB, Módulo de control del calefactor, Módulo de control DRL, Interruptor del dispositivo de nivelación de faros, Interruptor desempañador del espejo exterior, Interruptor PTO, Conector de control TOP, Interruptor principal de la ventanilla eléctrica, Interruptor de la ventanilla eléctrica del pasajero, Luz de combinación trasera derecha, Luz de posición derecha, Faro derecho, Luz de matrícula, Luz de matrícula (Doble)
2 10A (FARO ANTINIEBLA DELANTERO) Relé del faro antiniebla delantero
3 20A (ECU2) [L4KB] ECM
4 25A (VENTANILLA ELÉCTRICA DELANTERA) Interruptor principal de la ventanilla eléctrica, Interruptor de la ventanilla eléctrica del pasajero
6 30A (ESPEJO CALEFACCIONADO 1) Relé del espejo calefaccionado
7 10A (LUZ TRASERA IZQUIERDA) Luz de combinación trasera izquierda, Luz de posición izquierda, Faro izquierdo, Interruptor de desactivación ESP
8 10A (ARRANQUE) Bloque de empalme E/R (Relé 2 - Relé de arranque), ECM (D4CB)
9 10A (ACC) Audio, Interruptor del espejo exterior
10 15A (ENCENDEDOR) Encendedor de cigarrillos, Interruptor de luz superior (L4KB)
12 10A (LUZ DE FRENO) Relé de señal de freno, Módulo electrónico de señal de freno, Conector de enlace de datos
13 15A (BLOQUEO DE PUERTA) Relé de bloqueo de puerta, Relé de desbloqueo de puerta
14 10A (SOPORTE LUMBAR) Interruptor de soporte lumbar del conductor
15 10A (AUDIO) [D4CB] No utilizado
16 10A (AIRE ACONDICIONADO 2) Módulo de control del calefactor, Interruptor del ventilador, Resistencia del ventilador [D4CB-EURO 6C] ECM
17 10A (AIRE ACONDICIONADO 1) Módulo de control del calefactor, Bloque de empalme E/R (Relé 10 - Relé del ventilador) [L4KB] Conector de control superior
18 20A (LIMPIAPARABRISAS) Motor del limpiaparabrisas, Interruptor multifunción (Limpiaparabrisas)
19 10A (LUZ DE SEÑAL DE GIRO) Interruptor de luces de emergencia, Interruptor multifunción (Luz)
20 10A (ECU) [D4CB] ECM, Sensor de flujo de aire, Interruptor de luz de freno, Módulo de control de incandescencia
20 10A (ECU1) [L4KB] ECM
22 15A (MEMORIA) Audio, Tablero de instrumentos, ETACM, Módulo de control del calefactor, Interruptor de advertencia de puerta, Módulo de monitoreo de presión de neumáticos, Luz interior delantera, Luz interior central
23 10A (MÓDULO 2) Unidad DRL, Relé DRL
25 10A (MÓDULO 1) Sensor de velocidad del vehículo, Sensor de advertencia del filtro de combustible, Sensor de luz automático, Módulo de monitoreo de presión de neumáticos, Módulo de control de dosificación (D4CB), Interruptor del dispositivo de nivelación de faros, Unidad de recordatorio del cinturón de seguridad, Actuador del dispositivo de nivelación de faros IZQ/DER, Conector BWS (L4KB)
26 10A (LUZ DE REVERSA) Interruptor de luces de reversa, Zumbador de advertencia de distancia de estacionamiento
27 15A (AIR BAG) Módulo de control SRS
28 10A (MÓDULO 3) Relé de luz alta del faro, Tablero de instrumentos
29 10A (FARO ANTINIEBLA TRASERO) Relé del faro antiniebla trasero
30 10A (TABLERO) ETACM, Tablero de instrumentos, Resistencia del alternador
31 10A (ABS) Módulo de control ABS, Módulo de control ESP, Interruptor de desactivación ESP, Diodo, Sensor de ángulo de dirección
32 10A (INDICADOR AIR BAG) Tablero de instrumentos
33 10A (ESPEJO CALEFACCIONADO 2) Interruptor desempañador del espejo exterior
34 10A (CALENTADOR DE COMBUSTIBLE) [D4CB] Bloque de empalme E/R (Relé 7 - Relé del calentador de combustible)
35 15A (FARO DERECHO) Faro derecho, Relé DRL
36 15A (FARO IZQUIERDO) Faro izquierdo, Relé DRL
37 15A (LUCES DE EMERGENCIA) Relé de luces de emergencia, Interruptor de luces de emergencia, Módulo de control de intermitentes
38 15A (DRL) Módulo de control DRL
