Kia K2700 / Fusibles 2015

Caja de fusibles debajo del chasis

Caja de fusibles debajo del chasis
N°ADescripción
- Herramienta para la extracción de los fusibles.
- (COND RELAY) Ventilador del condensador de AC
- I/C FAN MTR RELAY
- (A/CON RELAY) Aire acondicionado
- MAIN (RR_HTD) RELAY
- (GLOW RELAY) Calefactor de bujías incandescentes
- (P/WIN RELAY) Ventanas eléctricas
- (START RELAY) Sistema de arranque
2 30A (IGN2) Encendido
3 20A (RR HTD) Desempañador trasero
5 20A IC FAN
6 20A (COND) Ventilador del condensador de AC
7 30A (BLOWER) Motor soplador de AC
8 30A BTN1
9 10A (SPARE) Fusible de respuesto
10 15A (SPARE) Fusible de respuesto
11 25A (SPARE) Fusible de respuesto
14 25A P/W (FRT)
15 25A P/W (REAR)
17 15A (ECU) Unidad de control del motor
18 10A (A/CON) Aire acondicionado
19 10A (ALT) Sistema de carga
22 30A BTN2
23 30A (IGN1) Encendido
25 60A GLOW HTR
26 100A (MAIN) Fusible principal

Fusibles del habitaculo

Fusibles del habitaculo
N°ADescripción
- (TAIL LAMP) Luces traseras
- (H/L LOW) Faros de luz baja
- (FOG LAMP FRT) Luces antiniebla delanteras
- (FOG LAMP RR) Luces antiniebla traseras
- (H/L HI) Faros de luz alta
- (FLASHER) Luz de emergencia o balizas
1 10A (STARTER) Sistema de arranque
2 - (EMPTY) Vacío
3 15A (AUDIO) Sistema de audio
4 10A (B/UP LAMP) Luces de reversa
5 10A (IG1) Protege varios circuitos
6 10A MODULE
7 10A (CLUSTER) Cuadro de instrumentos
8 10A (T/SIG) Luces de giro o guiño
9 10A (A/C) Aire acondicionado
10 10A MODULE 2
11 10A MODULE 3
12 20A (WIPER) Limpiaparabrisas
13 10A (A/C 2) Aire acondicionado
14 15A (CIGAR LIGHTER) Encendedor de cigarrillos / enchufes de corriente
15 10A (ACC) Protege varios circuitos accesorios
16 10A (HLLD) Faros
17 20A (DOOR LOCK) Sistema de cierre de puertas eléctrico
18 10A (STOP LAMP) Luces de freno
19 - (EMPTY) Vacío
20 - (EMPTY) Vacío
21 10A (REAR FOG) Luces antiniebla traseras
22 15A (FOG LAMP) Luces antiniebla
23 10A (LUMBAR SUPPORT) Asiento de ajuste eléctrico
24 10A (HTD MIRR) Calefactor de espejo
25 15A (HAZARD) Luz de emergencia o balizas
26 10A KEY ILLUMI
27 - (EMPTY) Vacío
28 - (EMPTY) Vacío
29 10A (TAIL LAMP LH) Luz trasera izquierda
30 10A (TAIL LAMP RH) Luz trasera derecha
31 15A (H/L LOW LH) Faro izquierdo de luz baja
32 15A (H/L LOW RH) Faro derecho de luz baja
33 15A (MEMORY) Memoria

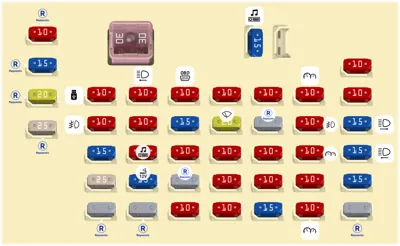

Fusibles del habitaculo [2.5l]

Fusibles del habitaculo [2.5l]
N°ADescripción
1 Repuesto
2 Repuesto
3 10A Módulo de Control del Calentador, Conjunto del Actuador del Calentador, Interruptor del Soplador, ECM (Módulo de Control del Motor)
4 10A TCU (Unidad de Control de Transmisión), Relé P/N (Número de Pieza) 'S1'
5 15A Módulo de Control SRS (Sistema de Sujeción Suplementario)
6 10A Grupo de Instrumentos
7 Repuesto
8 25A Interruptor Principal del Elevavidrios, Interruptor del Elevavidrios del Pasajero
9 15A Encendedor de Cigarrillos
10 Repuesto
11 10A ECM (Módulo de Control del Motor), Sensor de Flujo de Aire, Interruptor de Luz de Freno (Stop), Módulo de Control de Incandescencia (Glow)
12 10A Interruptor de Luz de Retroceso, Zumbador de Advertencia de Distancia de Estacionamiento en Reversa (PDW)
13 10A Módulo de Control ABS, Módulo de Control ESC (Control Electrónico de Estabilidad), Interruptor de Apagado ESC (Control Electrónico de Estabilidad), Diodo, Sensor de Ángulo de Dirección
14 15A Relé de Emergencia (Hazard), Interruptor de Emergencia (Hazard), Módulo de Control del Intermitente
15 15A TCU (Unidad de Control de Transmisión)
16 10A Audio, Interruptor del Espejo Exterior
17 10A Interruptor de Soporte Lumbar del Conductor
18 10A Interruptor de Luces de Emergencia (Hazard), Interruptor Multifunción (Luz)
19 10A Sensor de Velocidad del Vehículo, Sensor de Advertencia del Filtro de Combustible, Sensor de Luz Automática, Módulo de Monitoreo de Presión de Neumáticos, Unidad de Recordatorio del Cinturón de Seguridad del Pasajero, Interruptor del Dispositivo de Nivelación de Faros, Módulo de Control de Dosificación, Actuador del Dispositivo de Nivelación de Faros Lado Izquierdo/Lado Derecho
20 10A ETACM, Grupo de Instrumentos, Resistor del Alternador
21 15A Faro Lado Izquierdo, Relé DRL (Luz de Circulación Diurna)
22 10A Relé de Faros Antiniebla Delanteros
23 10A Bloque de Conexiones del Compartimiento del Motor (Relé de Arranque), ECM (Módulo de Control del Motor)
24 15A Relé de Bloqueo de Puerta, Relé de Desbloqueo de Puerta
25 20A Motor del Limpiaparabrisas, Interruptor Multifunción (Limpiaparabrisas)
26 Repuesto
27 10A Relé de Faros Antiniebla Traseros
28 15A Faro Lado Derecho, Relé DRL (Luz de Circulación Diurna)
29 10A Grupo de Instrumentos, Audio, Espiral de Reloj (Clock Spring), Interruptor de Luces de Emergencia (Hazard), Interruptor LPI, Conector AUX y USB, Módulo de Control del Calentador, Interruptor del Dispositivo de Nivelación de Faros, Interruptor Desempañador del Espejo Exterior, Interruptor PTO, Conector de Control TOP, Interruptor Principal del Elevavidrios, Interruptor del Elevavidrios del Pasajero, Lámpara de Combinación Trasera Lado Derecho, Lámpara de Posición Lado Derecho, Faro Lado Derecho, Lámpara de Matrícula (Placa), Lámpara de Matrícula (Doble)
30 10A Lámpara de Combinación Trasera Lado Izquierdo, Lámpara de Posición Lado Izquierdo, Faro Lado Izquierdo, Interruptor de Apagado ESC (Control Electrónico de Estabilidad)
31 10A Relé de Señal de Parada (Stop), Módulo Electrónico de Señal de Parada (Stop), Conector de Enlace de Datos
32 10A Módulo de Control del Calentador, Bloque de Conexiones del Compartimiento del Motor (Relé del Soplador)
33 10A Unidad DRL (Luz de Circulación Diurna), Relé DRL (Luz de Circulación Diurna)
34 10A Grupo de Instrumentos
35 10A Bloque de Conexiones del Compartimiento del Motor (Relé del Calentador de Combustible)
36 10A Interruptor Desempañador del Espejo Exterior
37 30A Relé de Espejo Calefactado
38 15A Audio, Grupo de Instrumentos, ETACM, Módulo de Control del Calentador, Interruptor de Advertencia de Puerta, Módulo de Monitoreo de Presión de Neumáticos, Lámpara de Techo Delantera, Lámpara de Techo Central
39 10A Repuesto
40 15A Repuesto
41 20A Repuesto
42 25A Repuesto
