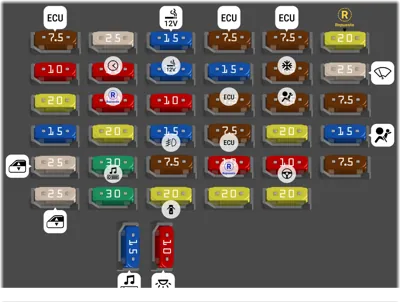

Cabin fuse box
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 7.5A | Módulo 3 | |
| 2 | 25A | Botón Inicio 1 | |
| 3 | 15A | Tomacorriente | |
| 4 | 7.5A | Módulo 5 | |
| 5 | 7.5A | Módulo 2 | |
| 6 | 20A | Fusible de repuesto | |
| 7 | 10A | Maletero | |
| 8 | 10A | Reloj | |
| 9 | 15A | Encendedor | |
| 10 | 15A | Mango calentado | |
| 11 | 7.5A | Aire acondicionado | |
| 12 | 25A | Limpia parabrisas | |
| 13 | 20A | Calefactor delantero del asiento | |
| 14 | 10A | Fusible de repuesto | |
| 15 | 10A | Espejo calefactado | |
| 16 | 7.5A | Módulo 4 | |
| 17 | 7.5A | Luz testigo de airbag | |
| 18 | 7.5A | Puesta en marcha | |
| 19 | 15A | Calefacción detrás del asiento | |
| 20 | 20A | Asiento acompañante eléctrico | |
| 21 | 15A | Faro antiniebla trasero | |
| 22 | 7.5A | Módulo 1 | |
| 23 | 20A | Auto TM/Bomba de vacío | |
| 24 | 15A | Bolsa de aire | |
| 25 | 25A | Ventanilla eléctrica izquierda | |
| 26 | 30A | Amplificador | |
| 27 | 7.5A | Botón de inicio 2 | |
| 28 | 10A | Fusible de repuesto | |
| 29 | 10A | Dirección asistida | |
| 30 | 7.5A | Botón de inicio 3 | |
| 31 | 25A | Ventanilla eléctrica derecha | |
| 32 | 30A | Asiento eléctrico delantero del conductor | |
| 33 | 20A | Cierre centralizado | |
| 34 | 20A | Techo corredizo | |
| 35 | 20A | IG1 | |
| 36 | 15A | Audio | |
| 37 | 10A | Luz interior |

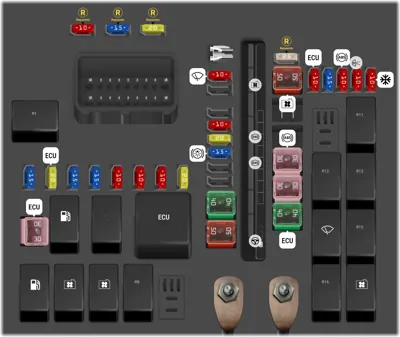

Engine Fuse Panel
| N° | A | Descripción | |
|---|---|---|---|
| - | 10A | Repuesto | |
| - | 15A | Repuesto | |
| - | 20A | Repuesto | |
| - | 15A | Gyeong-eum-gi | |
| - | 20A | ECU | |
| - | 15A | Sensor 1 | |
| - | 10A | Inyector de combustible | |
| - | 10A | Sensor 2 | |
| - | 10A | Sensor 3 | |
| - | 20A | Bobina de encendido | |
| - | 15A | 11 ecus | |
| - | 30A | ECU | |
| - | 10A | Limpiaparabrisas | |
| - | 10A | Control de generación de energía | |
| - | 20A | ATM | |
| - | 15A | Luz de freno | |
| - | 40A | IG1 | |
| - | 50A | B+ | |
| - | B+ 2 | ||
| - | Soplador | ||
| - | IG2 | ||
| - | ABS/VCC | ||
| - | ABS/VCC 2 | ||
| - | Vidrio calefactable (trasero) | ||
| - | B+ 3 | ||
| - | Dirección asistida | ||
| - | 25A | Fusible de repuesto | |
| - | 50A | Ventilador de refrigeración | |
| - | 30A | ABS | |
| - | 30A | Limpiaparabrisas para frenos de estacionamiento | |
| - | 40A | ECU 2 | |
| - | 10A | ECU | |
| - | 15A | ATM | |
| - | 10A | ABS/VCC | |
| - | 10A | Luces de reversa | |
| - | 10A | Aire acondicionado | |
| - | Fuse Puller | ||
| - | Vidrio calefactable (trasero) | ||
| - | Bomba de combustible | ||
| - | ECU | ||
| - | Bomba de combustible | ||
| - | Ventilador de refrigeración 2 | ||
| - | Ventilador de refrigeración 1 | ||
| - | Puesta en marcha | ||
| - | ACC | ||
| - | IGl | ||
| - | IG2 | ||
| - | Limpiaparabrisas | ||
| - | Sensor de lluvia | ||
| - | Alarma antirrobo | ||
| - | Soplador |
