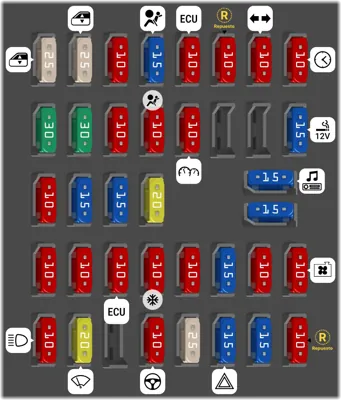

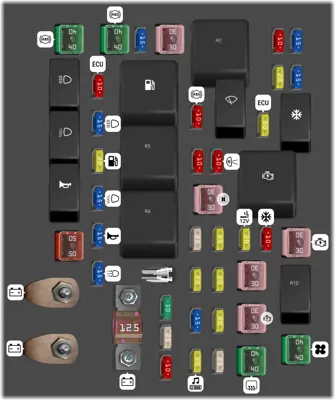

(ALT) Sistema de carga |
| - |
|
|
(BATT) Sistema de carga |
| - |
|
|
(FUSE PULLER) Sacafusibles |
| - |
|
|
(HORN RELAY) Bocina |
| - |
|
|
(HLP LOW RELAY) Faros de luz baja |
| - |
|
|
(H/LP HI RELAY) Faros de luz alta |
| - |
|
|
RAD FAN RELAY (HIGH) |
| - |
|
|
RAD FAN RELAY (LOW) |
| - |
|
|
(F/PUMP RELAY) Bomba de combustible |
| - |
|
|
MAIN RELAY (ENGINE CONTROL RELAY) |
| - |
|
|
(WIPER RELAY) Limpiaparabrisas |
| - |
|
|
(START RELAY) Sistema de arranque |
| - |
|
|
ATM CONTROL RELAY (Gasoline) |
| - |
|
|
(A/CON RELAY) Aire acondicionado |
| 1 |
|
50A |
I/P B+2 |
| 2 |
|
40A |
(ABS) Sistema de frenos antibloqueo |
| 3 |
|
40A |
(ABS 1 ) Sistema de frenos antibloqueo |
| 4 |
|
30A |
(MAIN) Fusible principal |
| 5 |
|
30A |
(RAD FAN) Ventilador del radiador |
| 6 |
|
40A |
(RR HTD) Desempañador trasero |
| 7 |
|
30A |
(IGN 1) Encendido |
| 8 |
|
30A |
I/P B+ 1 |
| 9 |
|
40A |
(BLOWER) Motor soplador de AC |
| 10 |
|
30A |
(IGN 2) Encendido |
| 11 |
|
15A |
(H/LP HI) Faros de luz alta |
| 12 |
|
15A |
(DRL) Luces de circulación diurna |
| 13 |
|
15A |
(HORN) Bocina |
| 14 |
|
15A |
(HLP LOW) Faros de luz baja |
| 15 |
|
20A |
(F/PUMP) Bomba de combustible |
| 16 |
|
10A |
(ECU) Unidad de control del motor |
| 17 |
|
15A |
(SPARE) Fusible de respuesto |
| 18 |
|
10A |
(SPARE) Fusible de respuesto |
| 19 |
|
25A |
(SPARE) Fusible de respuesto |
| 20 |
|
30A |
(SPARE) Fusible de respuesto |
| 21 |
|
20A |
(P/AMP) Sistema de audio |
| 22 |
|
15A |
(SPARE) Fusible de respuesto |
| 23 |
|
20A |
(S/ROOF) Techo solar |
| 24 |
|
25A |
(SPARE) Fusible de respuesto |
| 25 |
|
25A |
S/WARMER |
| 26 |
|
20A |
ATM |
| 27 |
|
20A |
(TAIL) Luces traseras |
| 28 |
|
20A |
(SPARE) Fusible de respuesto |
| 29 |
|
10A |
PCU |
| 30 |
|
10A |
(BACK-UP) Luces de reversa |
| 31 |
|
10A |
(ABS) Sistema de frenos antibloqueo |
| 32 |
|
20A |
(ACC SOCKET) Encendedor de cigarrillos / enchufes de corriente |
| 33 |
|
10A |
(A/CON) Aire acondicionado |
| 34 |
|
20A |
(ECU-1) Unidad de control del motor |
| 35 |
|
20A |
(IGN COIL) Bobina de encendido |
| 36 |
|
10A |
(SNSR 3) Sensores |
| 37 |
|
15A |
(SNSR 2) Sensores |
| 38 |
|
15A |
(SNSR 1) Sensores |
| 39 |
|
125A |
(ALTERNATOR) Sistema de carga |
