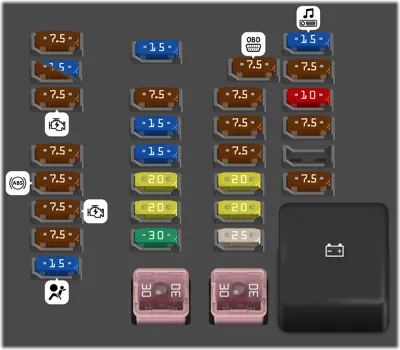

(FUSE PULLER) Sacafusibles |
| - |
|
|
(MAIN RELAY) Fusible principal |
| - |
|
|
(START RELAY) Sistema de arranque |
| - |
|
|
(FUEL PUMP RELAY) Bomba de combustible |
| - |
|
|
(IG 2 RELAY) Protege varios circuitos |
| - |
|
|
(A/C COMP RELAY) Compresor de aire acondicionado |
| 1 |
|
40A |
AC 110V |
| 2 |
|
30A |
(4WD) Sistema de tracción en las cuatro ruedas |
| 3 |
|
50A |
IPM 3 |
| 4 |
|
50A |
IPM 2 |
| 5 |
|
50A |
RAM 1 |
| 6 |
|
50A |
RAM 2 |
| 7 |
|
50A |
RAM 3 |
| 8 |
|
50A |
IPM 1 |
| 9 |
|
30A |
(KEY SW 2) Interruptor de encendido |
| 10 |
|
50A |
(FRT WIPER) Limpiaparabrisas delanteros |
| 11 |
|
20A |
PDM |
| 12 |
|
40A |
(ABS 1) Sistema de frenos antibloqueo |
| 13 |
|
40A |
(ABS 2) Sistema de frenos antibloqueo |
| 14 |
|
15A |
(FUEL PUMP) Bomba de combustible |
| 15 |
|
- |
(NOT USED) No utilizado |
| 16 |
|
7.5A |
P/TRAIN |
| 17 |
|
15A |
A/SUSP |
| 18 |
|
15A |
ATM |
| 19 |
|
20A |
(IGN COIL) Bobina de encendido |
| 20 |
|
15A |
(ECU 2) Unidad de control del motor |
| 21 |
|
10A |
(ECU 1) Unidad de control del motor |
| 22 |
|
15A |
(INJECTOR) Inyectores de combustible |
| 23 |
|
10A |
(02 UP) Sensor de oxígeno |
| 24 |
|
10A |
(02 DN) Sensor de oxígeno |
| 25 |
|
15A |
(FRT DEICER) Descongelador o desempañador |
| 26 |
|
15A |
(HORN) Bocina |
| 28 |
|
7.5A |
(STOP SIGNAL) Luces de freno |
| 29 |
|
7.5A |
(A/C COMP) Compresor de aire acondicionado |
| 30 |
|
25A |
(KEY SW 1) Interruptor de encendido |
| 31 |
|
20A |
(STOP LAMP) Luces de freno |
| 32 |
|
10A |
(FRT/RR WASHER) Limpiaparabrisas |
| 33 |
|
20A |
(H/LP WASHER) Lavafaros |
| 34 |
|
5A |
(TRAILER) Remolque |
| 37 |
|
7.5A |
(SP) Sistema de carga |
| 38 |
|
10A |
(SP) Sistema de carga |
| 39 |
|
15A |
(SP) Sistema de carga |
| 40 |
|
20A |
(SP) Sistema de carga |
| 41 |
|
25A |
(SP) Sistema de carga |
