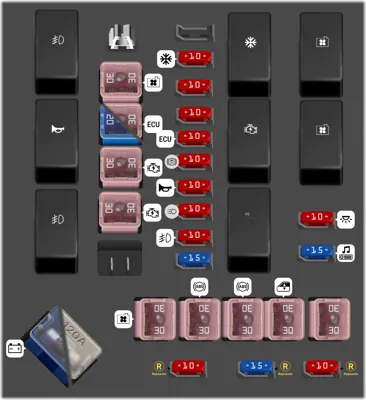

Compartimiento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Relé del ventilador del radiador | |
| - | 20A | Unidad de control del motor | |
| - | 30A | Unidad de control del motor | |
| - | 30A | Encendido | |
| - | 30A | Encendido | |
| - | Sin Datos | ||
| - | 30A | Ventilador | |
| - | 30A | Sistema antibloqueo de frenos | |
| - | 30A | Sistema antibloqueo de frenos | |
| - | 30A | Elevalunas eléctrico | |
| - | 30A | B+ del panel | |
| - | Sin Datos | ||
| - | 10A | Sistema de aire acondicionado | |
| - | 10A | Luz trasera (izquierda) | |
| - | 10A | Luz trasera (derecha) | |
| - | 10A | Unidad de control del motor | |
| - | 10A | Luz de freno | |
| - | 10A | Bocina | |
| - | 10A | Luces de día | |
| - | 10A | Luz antiniebla delantera | |
| - | 15A | Intermitentes de emergencia | |
| - | 10A | Luz interior | |
| - | 15A | Equipo de sonido | |
| - | 10A | Fusible de repuesto | |
| - | 15A | Fusible de repuesto | |
| - | 10A | Fusible de repuesto | |
| - | 100A | Alternador, Batería | |
| - | 120A | Alternador, Batería | |
| - | Herramienta para la extracción de los fusibles. | ||
| - | Relé de la luz antiniebla delantera | ||
| - | Relé de la bocina | ||
| - | Luz antiniebla trasera | ||
| - | Relé del aire acondicionado | ||
| - | Relé del motor de arranque | ||
| - | Relé de la luz trasera | ||
| - | Relé del ventilador del radiador | ||
| - | Relé del ventilador del radiador | ||
| - | Sin Datos |
Almohadillado de protección de la rodilla en el lado del conductor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | Sin Datos | ||
| 2 | 10A | Aviso de airbag | |
| 3 | 15A | Cambio automático | |
| 4 | 10A | Airbag | |
| 5 | 15A | Encendido | |
| 6 | 10A | Sensor de oxígeno | |
| 7 | 15A | Inyector | |
| 8 | 20A | Sin uso | |
| 9 | 10A | Sin uso | |
| 10 | Sin Datos | ||
| 11 | Sin Datos | ||
| 12 | Sin Datos | ||
| 13 | 10A | Sistema antibloqueo de frenos | |
| 14 | 10A | Grupo | |
| 15 | 10A | Intermitente | |
| 16 | 25A | Elevalunas eléctrico (trasero) | |
| 17 | 25A | Elevalunas eléctrico (delantero) | |
| 18 | 15A | Limpiaparabrisas trasero | |
| 19 | 10A | Faros (izquierda) | |
| 20 | 10A | Faros (derecho) | |
| 21 | 10A | Retrovisor exterior | |
| 22 | Sin Datos | ||
| 23 | 15A | Encendedor | |
| 24 | 10A | Deshielo de la luneta trasera | |
| 25 | 20A | Cierre centralizado de las puertas | |
| 26 | 20A | Deshielo de la luneta trasera | |
| 27 | 10A | Motor de arranque | |
| 28 | 10A | Sistema de aire acondicionado | |
| 29 | 15A | Calefacción en el asiento | |
| 30 | 10A | Luz antiniebla trasera | |
| 31 | 20A | Limpiaparabrisas delantero | |
| 32 | 10A | Bomba de combustible | |
| 33 | Sin Datos |
Compartimiento del motor (solo diesel)
| N° | A | Descripción | |
|---|---|---|---|
| - | 40A | Calentador 1 del PTC | |
| - | 80A | Motor driven power steering | |
| - | 40A | Calentador 2 del PTC | |
| - | 80A | Bujía | |
| - | 40A | Calentador 3 del PTC | |
| - | 30A | Fuel filter heater temporary sensor | |
| - | - | Sin Datos |
