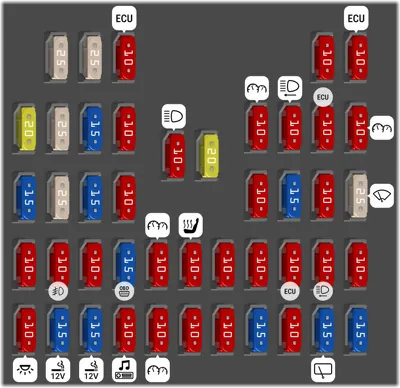

Panel de instrumento (Panel de fusible del lado del conductor)
| N° | A | Descripción | |
|---|---|---|---|
| - | 10A | Relé de la luz del habitáculo | |
| - | 15A | Toma de corriente | |
| - | 15A | Mechero | |
| - | 10A | BCM, audio, convertidor DC-DC bajo, módulo de contro de la llave smart interruptor del retrovisor eléctrico exterior | |
| - | 10A | Tablero de instrumentos | |
| - | 10A | Módulo de control A/C, módulo de control SRS | |
| - | 10A | Interruptor multifunción (Europa), interruptor de emergencia (excepto Europa) | |
| - | 15A | Bobina de encendido, condensador | |
| - | 10A | ACC | |
| - | 15A | Interruptor multifunción, motor del limpiaparabrisas trasero | |
| - | 15A | Calefacción del volante | |
| - | 10A | Relé de piloto antiniebla | |
| - | 10A | Relé de faro antiniebla | |
| - | 10A | BCM/TACM | |
| - | 15A | Relé de la luz de freno fusible PCB y caja de relés (relé HAC) interruptor de la luz de freno, conector de enlace de datos, módulo de control de la llave smart, relé del elevalunas eléctrico | |
| - | 10A | BCM, TACM, temporizador del cinturón de seguridad, módulo de control A/C, tablero de instrumentos | |
| - | 10A | Interruptor de la luz de freno, alternador (G3LA/G4LA), sensor trasero de ayuda de estacionamiento DCH/IZQ, sensor trasero de ayuda de estacionamiento (centro) DCH/IZQ, interruptor del calefactor del asiento, calefactor del asiento del conductor/acompañante, interruptor del panel de protección, convertidor DC-DC bajo, retrovisor electrocrómico | |
| - | 10A | Sensor del intervalo de intermitencia, conector de comprobación, módulo de control ESP módulo de control ABS, fusible PCB y caja de relés (relé HAC, relé ESS) sensor del ángulo de dirección, multifunción | |
| - | 10A | Interruptor de la luz de marcha atrás | |
| - | 10A | Módulo de control de la llave smart, módulo del inmovilizador, ECM/PCM | |
| - | 10A | Faro IZQ | |
| - | 10A | Módulo de contro de la llave Smart | |
| - | 15A | Relé de emergencia unidad de intermitentes. interruptor de emergencia | |
| - | 25A | Módulo de control de la llave Smart | |
| - | 15A | Motor techo solar | |
| - | 10A | Módulo de contro llave smart, módulo del inmovilizador, interruptor del boton de arranque/parada | |
| - | 10A | Módulo de control EPS | |
| - | 15A | Generador de impulsos 'A'/B' sensor de velocidad del vehículo, interruptor de margen del semieje | |
| - | 10A | BCM/TACM, módulo de control A/C, motor de techo solar, temporizador del desempañador trasero, interruptor de presión dual. actuador del dispositivo de nivelacion de faros IZQ/DCH, caja de conexiones I/P (relé del elevalunas eléctrico) | |
| - | 25A | Motor del limpiaparabrisas delantero, interruptor multifunción | |
| - | 20A | Relé de bloqueo y desbloqueo de las puertas, relé de desbloqueo del maletero | |
| - | 25A | Módulo del elevalunas eléctrico de seguridad de lado del conductor | |
| - | 15A | Calefactor de asiento del conductorlacompanante | |
| - | 10A | BRAKE SWITCH | |
| - | 10A | Luz del maletero módulo de control A/C. BCM/TACM, luz automática y fotosensor, ilum. soporte para bebidas, tablero de instrumentos, ilum. llave de encendido e interruptor de advertencia de las puertas, luz de cortesía del conductor, luz de la consola del techo [con techo solar], luz del habitáculo [sin techo solar] | |
| - | 20A | Audio [sin ISG], convertidor DC-DC bajo [con ISG] | |
| - | 10A | Tablero de instrumentos, luz de combinacion trasera IZQ, luz de la matrícula, luz del parachoques trasero, luz de proyeccion IZQ, faro IZQ | |
| - | 10A | Luz de combinacion trasera IZQ, luz de la matrícula, ilum. (+) luz del parachoques trasero, luz de proyeccion IZQ, faro IZQ | |
| - | 10A | Interruptor de bloqueo de encendido, ECM/PCM, fusible PCB y caja de relés (relé de arranque) | |
| - | 10A | Tablero de instrumentos. Faro DCH | |
| - | 25A | Interruptor del elevalunas eléctrico trasero IZQ, interruptor principal del elevalunas eléctrico. módulo de seguridad del elevalunas eléctrico del lado del conductor, interruptor del elevalunas eléctrico del acompañante | |
| - | 25A | Interruptor del elevalunas eléctrico trasero DCH, interruptor principal del elevalunas eléctrico, interruptor del elevalunas eléctrico del acompañante | |
| - | 10A | Retrovisor eléctrico exterior del conductor/acompañante, ECM/PCM, módulo de control A/C | |
| - | 10A | Módulo de control A/C | |
| - | 10A | ECM/PCM, interruptor del ventilador, reostato del ventilador |
Panel del fusibles principal del compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Módulo de control EPS | ||
| - | Alternador, fusible PCB y caja de relés | ||
| - | 50A | Caja de conexiones I/P (fusible del conector de potencia: F1 10A / F2 20A, fusible: F24 10A / F25 10A / F26 10A / F27 15A, relé del piloto trasero) | |
| - | 40A | Tipo de proyección: Caja de fusibles auxiliar E/R (fusible: F1 10A / F2 20A / F4 15A / F5 10A / F7 10A) | |
| - | 50A | Caja de conexiones I/P (fusible: F8 20A / F9 25A / F10 15A / F16 15A / F17 25A / F18 15A / F19 10A / F35 10A, relé del elevalunas eléctrico) | |
| - | 40A | Caja de conexiones E/R (fusible: F11 15A), interruptor de encendido, caja de relés PDM (relé ESCL) | |
| - | 40A | Relé de control ABS, relé de control ESP | |
| - | 30A | Relé de control ABS, relé de control ESP | |
| - | 40A | Relé del desempañador trasero | |
| - | 10A | Tablero de instrumentos, faro DCH, fusible PCB y caja de relés (relé del faro (carretera)) | |
| - | 15A | Fusible PCB y caja de relés (relé de la bomba de combustible 2) | |
| - | 40A | Fusible PCB y caja de relés (relé de arranque), interruptor de encendido, caja de relés PDM (relé ESCL) | |
| - | 30A | Fusible PCB y caja de relés (relé de control del motor, fusible: F23 10A) | |
| - | 40A | Fusible PCB y caja de relés (relé del ventilador) | |
| - | 40A | Fusible PCB y caja de relés (relé del ventilador de refrigeración) | |
| - | 15A | Fusible PCB y caja de relés (relé de la bomba de combustible 1) | |
| - | 20A | Fusible PCB y caja de relés (relé del faro (carretera)) | |
| - | 20A | Fusible PCB y caja de relés (relé del faro (cruce)) | |
| - | 10A | Fusible PCB y caja de relés (relé del claxon, relé de la alarma antirrobo) | |
| - | 10A | Fusible PCB y caja de relés (relé A/C) | |
| - | 10A | PCM(B3LA) | |
| - | 10A | TCM(F3LA/F4LA/F3LA), PCM(B3LA) | |
| - | 10A | Interruptor de margen del semieje, TCM/PCM, módulo de control ESP, luz del parachoques trasero, tablero de instrumentos, BCM, luz de marcha atrás DCH/IZQ, interruptor de la luz de marcha atrás | |
| - | 10A | ECM/PCM, motor del limpiaparabrisas delantero, interruptor multifunción | |
| - | 15A | TCM/PCM, inyector 1/2/3, inyector 4(G4LA), cable puente 1, interruptor del panel de protección (B4LA), relé de la bomba de combustible 2 (B3LA) | |
| - | 10A | Faro IZQ | |
| - | 10A | G3LA/G4LA/F3LA: TCM/ECM, sensor de posición del árbol de levas 1/2, sensor de oxígeno (ARRIBA)/(ABAJO), válvula de solenoide de purga del cánister, válvula de control del aceite 1/2, fusible PCB y caja de relés (relé A/C, relé del ventilador de refrigeración, relé de arranque), B3LA: PCM, sensor de posición del árbol de levas 1/2, fusible PCB y caja de relés (relé A/C, relé del ventilador de refrigeración), sensor de oxígeno (ARRIBA)/(ABAJO), válvula de solenoide de purga del cánister, válvula de control del aceite 1/2, válvula solenoide de admisión variable | |
| - | 10A | Faro DCH | |
| - | 20A | BOBINA ENC, Condensador |
Panel de fusibles del compartimento del motor (sólo tipo de faro de proyección)
| N° | A | Descripción | |
|---|---|---|---|
| - | 10A | Fusible PCB y caja de relés (relé AC) | |
| - | 20A | Fusible PCB y caja de relés (relé del faro (cruce)) | |
| - | 15A | Fusible PCB y caja de relés (relé de la bomba de combustible 1) | |
| - | 10A | Fusible PCB y caja de relés (relé del claxon, relé de la alarma antirrobo) | |
| - | 15A | B3LA: Fusible PCB y caja de relés (relé de la bomba de combustible 2) | |
| - | 10A | Fusible PCB y caja de relés (relé de faro (carretera)) | |
| - | 20A | BOBINA ENC, Condensador | |
| - | 15A | Fusible PCB y caja de relés (relé de control de motor, relé de la bomba de combustible 1, relé de la bomba de combustible 2(F3LA)), inyector 1/ 2/ (B3LA) PCM | |
| - | 10A | B3LA: PCM, fusible PCB y caja de relés (relé de control de motor) | |
| - | 10A | TCM, interruptor de margen del semieje, luz del parachoques trasero, tablero de instrumentos, BCM, luz de marcha atrás DCH/IZQ, interruptor de la luz de marcha atrás | |
| - | 10A | ECM, motor del limpiaparabrisas delantero interruptor multifunción | |
| - | 10A | Luz de proyeccion IZQ | |
| - | 10A | ECM/TCM/PCM, fusible PCB y caja de relés (relé de control del motor) | |
| - | 10A | Luz de proyección DCH | |
| - | 10A | Fusible PCB y caja de relés (relé de control del motor, relé A/C, relé A/C, relé del ventilador de refrigeración, relé de arranque), ECM/PCM Válvula de control de purga del cánister, válvula de control del aceite 1, válvula de control del aceite 2 (sin F3LA), sensor de posición del árbol de levas 1 Sensor de posición del árbol de levas 2 (sin F3LA), válvula solenoide de admisión variable (B3LA) |
