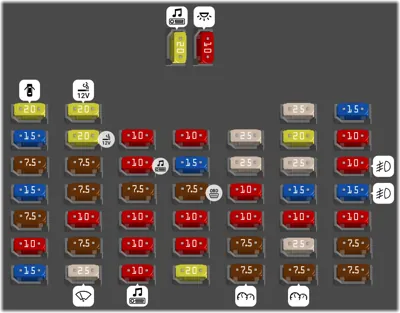

Compartimiento interno (Lado del conductor)

N°	A	Descripción
1	20A	Sistema de audio, unidad principal de navegación y vídeo/audio, convertidor de CC-CC bajo
2	10A	Tablero de instrumentos, BCM (módulo de control de la carrocería)/SLM (módulo de iluminación y del cinturón de seguridad), módulo de control del aire acondicionado, MUT (comprobación de la unidad múltiple), luz de cortesía del conductor, luz del maletero, luz del habitáculo/luz de consola del techo, interruptor del retrovisor exterior eléctrico, fotosensor, aviso de colisión en punto ciego
3	20A	Pestillo de bloqueo de la puerta del conductor, relé de desbloqueo de la puerta del maletero, relé de desbloqueo/bloqueo de las puertas
4	20A	Toma de corriente
5	25A	Módulo del elevalunas eléctrico de seguridad de la ventanilla del conductor
6	15A	SSEM (módulo electrónico de la señal de freno)
7	15A	BCM (módulo de control de la carrocería), interruptor de emergencia
8	20A	Encendedor
9	10A	Calefactor del retrovisor exterior, ECM (módulo de control del motor)/PCM (módulo de control del tren de potencia), módulo de control del aire acondicionado
10	10A	SPARE
11	25A	Interruptor principal del elevalunas eléctrico, interruptor del elevalunas eléctrico del acompañante
12	20A	Módulo de control del asiento del conductor/pasajero
13	10A	Relé de DRL (luz de conducción diurna)
14	7.5A	[Sin acceso sin llave] Interruptor del embrague, ECM (módulo de control del motor), módulo de control de la llave inteligente, bloque de empalmes del compartimento del motor (relé de arranque), interruptor de inhibición [Con acceso sin llave] Relé de la alarma antirrobo
15	7.5A	Lado derecho de los faros, lado derecho de la luz de combinación trasera, iluminación (+), lado derecho de la luz de la matrícula
16	10A	Interruptor de la consola, módulo de la consola del asiento del conductor/pasajero, espejo del habitáculo, lado derecho/lado izquierdo del actuador del dispositivo de nivelación de los faros delanteros, MUT (comprobación de unidades múltiples), indicador de cambio de la transmisión manual automatizada, módulo E-Call (llamada electrónica), audio, unidad principal de navegación y audio/vídeo, módulo de control del aire acondicionado, convertidor de CC-CC bajo, muelle del reloj
17	15A	Bloque de empalmes del compartimento del motor (interruptor de la luz de marcha atrás, relé de la bomba de vacío, relé de la luz de marcha atrás), interruptor de la luz de freno, interruptor de presión de vacío, sensor de velocidad del vehículo, sensor de embrague, interruptor de inhibición, cambio de la transmisión manual automatizada, módulo de control de transmisión manual automatizada
18	25A	Interruptor principal del elevalunas eléctrico, interruptor del elevalunas eléctrico del acompañante
19	25A	SPARE
20	10A	Luz antiniebla trasera, tablero de instrumentos
21	15A	Muelle del reloj (volante con calefacción)
22	7.5A	Lado izquierdo de los faros, lado izquierdo de la luz de combinación trasera, lado izquierdo de la luz de la matrícula
23	7.5A	BCM (módulo de control de la carrocería), interruptor del panel de protección, aviso de colisión en punto muerto
24	7.5A	ABS (sistema de frenos antibloqueo)/módulo de control del ESC (control de estabilidad electrónico), diagnóstico
25	10A	Interruptor de la luz de freno, módulo de control de la llave inteligente
26	15A	Motor del techo solar
27	15A	Luz antiniebla delantera, tablero de instrumentos
28	7.5A	Módulo de control del aire acondicionado, interruptor de presión dual, bloque de empalmes del compartimento del motor (relé del ventilador)
29	10A	Bloque de empalmes del compartimento del motor (relé de las luces de cruce, relé de las luces de carretera), calefactor de la boquilla, módulo de control del asiento del conductor/pasajero
30	10A	Módulo de control de AEB (frenada de emergencia autónoma), módulo de la cámara delantera
31	10A	PCM (módulo de control del tren de potencia)/ECM (módulo de control del motor), módulo de control de la llave inteligente/módulo del inmovilizador
32	10A	Módulo de llamada de emergencia (E-Call)
33	10A	Módulo del inmovilizador
34	10A	SPARE
35	10A	SPARE
36	7.5A	BCM (módulo de control de la carrocería)/SLM (módulo de iluminación y del cinturón de seguridad), módulo de control de la llave inteligente
37	10A	Interruptor de emergencia
38	10A	ACU (unidad de control del airbag)
39	7.5A	BCM (módulo de control de la carrocería)/SLM (módulo de iluminación y del cinturón de seguridad)
40	25A	Módulo de control de la llave inteligente
41	7.5A	Módulo de control del aire acondicionado
42	15A	Interruptor multifunción (limpiaparabrisas)
43	25A	Interruptor multifunción (limpiaparabrisas), motor del limpiaparabrisas delantero
44	10A	BCM (módulo de control de la carrocería)/SLM (módulo de iluminación y del cinturón de seguridad), módulo E-Call (llamada electrónica) de MTS (sistema telemático mozen), sistema de audio, convertidor de CC-CC bajo, unidad principal de navegación y vídeo/audio, módulo de control de la llave inteligente, interruptor del espejo retrovisor exterior eléctrico, relé de la toma de alimentación
45	20A	SPARE
46	7.5A	Tablero de instrumentos, módulo de control del aire acondicionado
47	7.5A	Tablero de instrumentos
48	7.5A	Unidad MDPS (dirección asistida accionada por el motor)

Compartimento del motor [(Gasolina) 1.0 MPI, 1.2 MPI], [Smartstr eam G1.0, G1.2]

N°	A	Descripción
-		Relé principal
-		Relé del aire acondicionado
-		Relevador de arranque
-		Relé del ventilador
-		Relé del claxon
-		Relé de la bocina de la alarma antirrobo
-		Relé del ventilador de refrigeración
-		Relé de la luz de marcha atrás AMT (con AMT)
-		Relé de la bomba de vacío (con A/T)
-		Relé de las luces de cruce
-		Relé de las luces de carretera
-		Relé de la bomba de combustible
1		(Sin ISG) Fusible (ABS1, ABS2, desempañador trasero, toma de corriente, ventilador), alternador
1		(Con ISG) Fusible (ABS1, ABS2, desempañador trasero, toma de corriente, ventilador), alternador
2		Módulo MDPS (dirección asistida accionada por el motor)
3	40A	Bloque de empalmes del panel de instrumentos (relé del desempañador trasero)
4	40A	Relé del ventilador
5	40A	FUSIBLE (AMT2, AMT3, AMT4)
6	50A	Bloque de empalmes del panel de instrumentos (relé del elevalunas eléctrico), bloque de empalmes del panel de instrumentos fusible (techo solar, calefactor del asiento, llave inteligente 1, llave inteligente 2, interruptor del freno, elevalunas eléctrico de seguridad, E-CALL)
7	30A	Relé del ventilador de refrigeración
8	50A	Fusible del bloque de empalmes del panel de instrumentos (luz antiniebla delantera, luz antiniebla trasera, sistema de audio, luz del habitáculo, luz de conducción diurna, luz de freno)
9	30A	Relé de arranque, caja del relé de PDM (relé IG2), interruptor de encendido
10		(40A) ABS (sistema de frenos antibloqueo) /ESC (control electrónico de estabilidad), conector de control multiusos
11		(40A) ABS (sistema de frenos antibloqueo)/módulo de control del ESC (control electrónico de estabilidad)
12		(40A) Bloque de empalmes del panel de instrumentos (relé de la toma de corriente)
13	30A	[Con llave inteligente] Relé de la caja PDM (relé ENC1, relé ACC) [Sin llave inteligente] Interruptor de encendido
14		(40A) Bloque de empalmes del panel de instrumentos (relé del piloto trasero), fusible del bloque de empalmes del panel de instrumentos (bloqueo de puertas, emergencia)
15	30A	[Smartstream G1.0, G1.2] Relé principal (FUSIBLE ECU2, ECU3)
16	10A	Lado izquierdo de los faros, tablero de instrumentos
17	10A	Lado derecho de los faros
18	10A	Tablero de instrumentos
19	20A	Módulo de control de la transmisión manual automatizada (AMT)
20	20A	Módulo de control de la transmisión manual automatizada (AMT)
21	10A	ECM (módulo de control del motor)/PCM (módulo de control del tren de potencia)
22	15A	[Smartstream G1.0, G1.2] ECM (módulo de control del motor)/PCM (módulo de control del tren de potencia)
23	15A	ECM (módulo de control del motor)/PCM (módulo de control del tren de potencia) [(Motor de gasolina) 1.0 MPI, 1.2 MPI] Relé del compresor de aire acondicionado, válvula de control de aceite del relé del ventilador de refrigeración ADMISIÓN/ESCAPE (M/T), válvula solenoide de control de purga (M/T), válvula de detención de refrigerante (A/T)
24	15A	Válvula de cierre del cánister, lado derecho del sensor de las ruedas delanteras sensor de oxígeno arriba/abajo [(Gasolina) 1.0 MPI, 1.2 MPI] Válvula de detención de refrigerante (M/T) [Smartstream G1.0, G1.2] ECM (módulo de control del motor), PCM (módulo de control del tren de potencia), válvula solenoide de control de purga, solenoide de admisión variable, válvula de recirculación, válvula de control de aceite ADMISIÓN/ESCAPE, relé del aire acondicionado, relé del ventilador de refrigeración, bomba de aceite variable
25	15A	ECM (módulo de control del motor)/PCM (módulo de control del tren de potencia), relé de la bomba de combustible, inyector #1/#2/#3/#4 [(Gasolina) 1.0 MPI, 1.2 MPI] Válvula de control de aceite ADMISIÓN/ESCAPE (A/T), válvula solenoide de control de purga (A/T)
26	15A	Bomba de encendido #1/#2/#3/#4 condensador [(gasolina) 1.2 MPI] (IGN COIL)
27	15A	Módulo de control de la transmisión manual automatizada (AMT)
27	10A	Interruptor de la luz de marcha atrás, tablero de instrumentos, unidad principal de navegación y audio/vídeo, luz de marcha atrás, espejo del habitáculo
28	20A	Relé de las luces de cruce
29	20A	Relé de las luces de carretera
30	20A	Relé de la bomba de combustible (FUEL PUMP)
31	15A	ECM (módulo de control del motor)/PCM (módulo de control del tren de potencia)
32	15A	Relé del claxon, relé de la bocina de la alarma antirrobo
33	10A	Relé de la luz de marcha atrás
33	20A	Relé de la bomba de vacío (con A/T)
34	10A	Relé del aire acondicionado (A/C)

Compartimento del motor [(Gasolina) 1.0 FFV]

N°	A	Descripción
-		MAIN RELAY: Relé principal (MINI)
-		A/C: Relé del aire acondicionado (MICRO)
-		Relevador de arranque (MICRO CORRIENTE ALTA)
-		Relé del ventilador (MICRO CORRIENTE ALTA)
-		Relé del claxon (MICRO)
-		Relé de la bocina de la alarma antirrobo (MICRO)
-		Relé del ventilador de refrigeración (MICRO CORRIENTE ALTA)
-		Relé de las luces de cruce (MICRO CORRIENTE ALTA)
-		Relé de las luces de carretera (MICRO)
-		SUB FUEL PUMP: Relé de la bomba de combustible secundaria (MICRO)
-		FUEL PUMP: Relé de la bomba de combustible (MICRO)
1		ALT: Fusible (ABS1, ABS2, DESEMPAÑADOR TRASERO, TOMA DE CORRIENTE, VENTILADOR), alternador
2		Módulo MDPS (dirección asistida accionada por el motor)
3	40A	Bloque de empalmes del panel de instrumentos (relé del desempañador trasero)
4	40A	Relé del ventilador
6	50A	Bloque de empalmes del panel de instrumentos (relé del elevalunas eléctrico), fusible del bloque de empalmes del panel de instrumentos (techo solar, calefactor del asiento, llave inteligente 1, llave inteligente 2, interruptor del freno, elevalunas eléctrico de seguridad)
7	30A	Relé del ventilador de refrigeración
8	50A	Fusible del bloque de empalmes del panel de instrumentos (luz antiniebla delantera, luz antiniebla trasera, sistema de audio, luz del habitáculo, luz de conducción diurna, luz de freno)
9	30A	IG2: Relé de arranque, caja del relé de PDM (relé IG2), interruptor de encendido
10		(40A) ABS (sistema de frenos antibloqueo)/ESC (control electrónico de estabilidad), conector de control multiusos
11	30A	ABS (sistema de frenos antibloqueo)/módulo de control del ESC (control electrónico de estabilidad)
12		(40A) POWER OUTLET: Bloque de empalmes del panel de instrumentos (relé de la toma de corriente)
13	30A	[Con llave inteligente] Relé de la caja PDM (relé ENC1, relé ACC) [Sin llave inteligente] Interruptor de encendido
14		(40A) FUSIBLE (BOMBA DE COMBUSTIBLE SECUNDARIA), bloque de empalmes del panel de instrumentos (relé del piloto trasero), fusible del bloque de empalmes del panel de instrumentos (bloqueo de puertas, emergencia)
15	30A	E1 IF: Relé principal
16	10A	Lado izquierdo de los faros, tablero de instrumentos
17	10A	Lado derecho de los faros
18	10A	Tablero de instrumentos
20	20A	SUB FUEL PUMP: Relé de la bomba de combustible secundaria
21	10A	ECM (módulo de control del motor)/PCM (módulo de control del tren de potencia)
23	15A	ECM (módulo de control del motor)/PCM (módulo de control del tren de potencia) [M/T] Válvula de solenoide de control de purga, válvula de control de aceite ADMISIÓN, sensor de oxígeno Arriba/Abajo, relé del aire acondicionado, relé de la bomba de combustible, sensor de posición del árbol de levas ADMISIÓN [A/T] Relé del ventilador de refrigeración
24	15A	E4: [M/T] Relé del ventilador de refrigeración [A/T] Válvula de solenoide de control de purga, válvula de control de aceite ADMISIÓN, sensor de oxígeno Arriba/Abajo, relé del aire acondicionado, relé de la bomba de combustible, sensor de posición del árbol de levas ADMISIÓN
25	15A	E5: ECM (módulo de control del motor)/PCM (módulo de control del tren de potencia), inyector #1/#2/#3, relé de la bomba de combustible secundaria
26	15A	IGN COIL: Bobina de encendido #1/#2/#3, condensador
27	10A	B/UP LAMP: Interruptor de la luz de marcha atrás, tablero de instrumentos, unidad principal de navegación y audio/vídeo, luz de marcha atrás, espejo del habitáculo
28	20A	Relé de las luces de cruce
29	20A	Relé de las luces de carretera
30	20A	FUEL PUMP: Relé de la bomba de combustible
31	15A	E6: ECM (módulo de control del motor)/PCM (módulo de control del tren de potencia)
32	15A	Relé del claxon, relé de la bocina de la alarma antirrobo
34	10A	A/C: Relé del aire acondicionado
