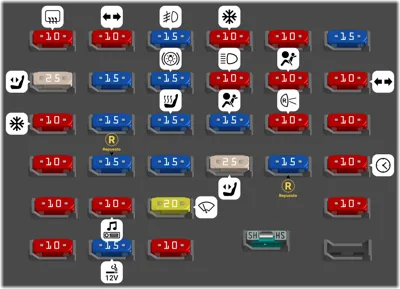

Panel Inferior del Lado del Conductor
| N° | A | Descripción | |
|---|---|---|---|
| - | 10A | Defroster de la ventana trasera, calentador del espejo retrovisor exterior | |
| - | 10A | Luz de peligro, luces de viraje | |
| - | 15A | Neblinero trasero | |
| - | 10A | Sistema de aire acondicionado | |
| - | 10A | ETACS, sistema de ingreso sin llave, sistema de cierre de puertas | |
| - | 15A | Cierre eléctrico de puertas | |
| - | 25A | Asiento eléctrico | |
| - | 15A | Tapa de la maleta a control remoto | |
| - | 15A | Luces de freno | |
| - | 10A | Luz delantera | |
| - | 10A | Airbag | |
| - | 10A | Luces de viraje | |
| - | 10A | Sistema de aire acondicionado | |
| - | 15A | Salida de energía | |
| - | 15A | Calefactor de asiento | |
| - | 15A | Airbag | |
| - | 10A | Luces de retroceso | |
| - | 10A | Grupo | |
| - | 10A | Interruptor del motor | |
| - | 15A | Fusible de repuesto | |
| - | 15A | Defroster de la ventana | |
| - | 25A | Asiento eléctrico | |
| - | 15A | Fusible de repuesto | |
| - | 10A | Reloj digital | |
| - | 10A | Luces de estacionamiento, luces de la matrícul, luces traseras | |
| - | 10A | Audio | |
| - | 20A | Limpiaparabrisas | |
| - | 10A | Luces superiores, luces de advertencia del borde de la puerta delantera | |
| - | 10A | Luces de estacionamiento, luces de la matrícul, luces traseras | |
| - | 15A | Encendedor de cigarrillos | |
| - | 10A | - |
Fusiblera de motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| 1 | 20A | Bomba de combustible | |
| 2 | 15A | Luces principales (BJ) | |
| 3 | 10A | ABS | |
| 4 | 10A | Inyector | |
| 5 | 10A | Compresor del aire acondicionado | |
| 6 | 20A | Relé ATM | |
| 7 | 30A | Relé de la unidad de control del motor | |
| 8 | 20A | Bobina de encendido | |
| 9 | 15A | Sensor de oxígeno | |
| 10 | 15A | Unidad de control del motor | |
| 11 | 10A | Bocina | |
| 12 | 15A | Luces principales (altas) | |
| 13 | 20A | - | |
| 14 | 15A | DRL | |
| 15 | 15A | Antinieblas delanteros | |
| 16 | Diodo 1 | ||
| 17 | 30A | Fusible de repuesto | |
| 18 | 20A | Fusible de repuesto | |
| 19 | 15A | Fusible de repuesto | |
| 20 | 10A | Fusible de repuesto | |
| 21 | Diodo 2 | ||
| 22 | 30A | Ventilador interior | |
| 23 | 30A | Fusible de energía 2 | |
| 24 | 20A | Amperio de energí | |
| 25 | 15A | Sunroof | |
| 26 | 20A | Luces traseras | |
| 27 | 30A | Fusible de energía 1 | |
| 28 | 10A | ECU | |
| 29 | 30A | Desempañado de la luneta trasera | |
| 33 | 20A | Ventilador del condensador | |
| 34 | 40A | Ventana eléctrica | |
| 35 | 30A | Interruptor de encendido | |
| 36 | 20A | ABS | |
| 37 | 40A | ABS | |
| 38 | 30A | Interruptor de encendido | |
| 39 | 30A | Motor del ventilador del radiador |
