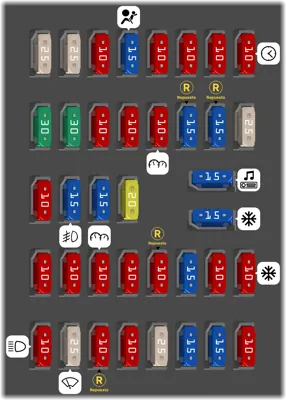

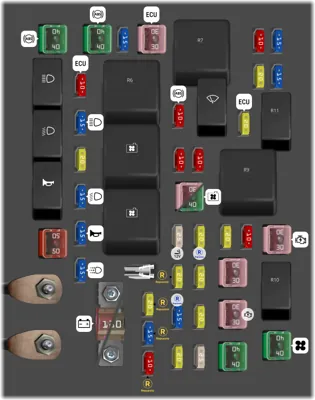

Herramienta para la extracción de los fusibles. |
| - |
|
|
(HORN) Relé de la bocina |
| - |
|
|
(H/LP LOW) Faro (luz baja) |
| - |
|
|
(H/LP HI) Faro (luz alta) |
| - |
|
|
(RAD FAN HI) Ventilador del radiador |
| - |
|
|
(RAD FAN LOW) Ventilador del radiador |
| - |
|
|
(F/PUMP) Bomba de combustible |
| - |
|
|
(MAIN) Principal |
| - |
|
|
(WIPER) Limpiaparabrisas |
| - |
|
|
(START) Motor de arranque |
| - |
|
|
(ATM CONT) Control de transeje automático |
| - |
|
|
(A/CON) Aire acondicionado |
| 1 |
|
50A |
(I/P B+ 2) Tablero de instrumentos B+ |
| 2 |
|
40A |
(ABS 2) ABS |
| 3 |
|
40A |
(ABS 1) ABS |
| 4 |
|
30A |
(ECU RELAY) Unidad de control del motor |
| 5 |
|
30A |
(RAD FAN) Ventilador del radiador |
| 5 |
|
40A |
(RAD FAN) Ventilador del radiador |
| 6 |
|
40A |
(RR HTD) Desempañador de la ventana trasera |
| 7 |
|
30A |
(IGN 1) Encendido |
| 8 |
|
30A |
(B+) En el panel B |
| 9 |
|
40A |
(BLOWER) Ventilador |
| 10 |
|
30A |
(IGN 2) Encendido |
| 11 |
|
15A |
(H/LP HI) Faro (luz alta) |
| 12 |
|
15A |
(DRL) Luz de circulación diurna |
| 13 |
|
15A |
(HORN) Bocina |
| 14 |
|
15A |
(H/LP LOW) Faro (luz baja) |
| 15 |
|
20A |
(F/PUMP) Bomba de combustible |
| 16 |
|
10A |
(ECU) Unidad de control del motor |
| 17 |
|
15A |
(FRT FOG) Luz antiniebla delantera |
| 18 |
|
10A |
(SPARE) Fusible de repuesto |
| 19 |
|
15A |
(SPARE) Fusible de repuesto |
| 20 |
|
20A |
(SPARE) Fusible de repuesto |
| 21 |
|
20A |
(POWER AMP) Amplificador |
| 22 |
|
15A |
(SPARE) Fusible de repuesto |
| 23 |
|
20A |
(SPARE) Fusible de repuesto |
| 24 |
|
25A |
(P/OUTLET) Toma de corriente |
| 25 |
|
25A |
(S/WARMER) Asiento calefaccionado |
| 26 |
|
20A |
(ATM) Control de transeje automático |
| 27 |
|
20A |
(S/ROOF) Techo solar |
| 28 |
|
20A |
(SPARE) Fusible de repuesto |
| 29 |
|
10A |
(PCU) Sensores del sistema de control del tren motriz, TCU |
| 30 |
|
10A |
(BACK UP) Luz de reversa |
| 31 |
|
10A |
(ABS) ABS |
| 32 |
|
20A |
(TAIL) Luz trasera |
| 33 |
|
10A |
(A/CON) Aire acondicionado |
| 34 |
|
20A |
(ECU-1) Unidad de control del motor |
| 35 |
|
20A |
(IGN COIL) Bobina de encendido |
| 36 |
|
10A |
(SNSR3) Sensores |
| 37 |
|
15A |
(SNSR2) Sensores |
| 38 |
|
15A |
(SNSR 1) Sensores |
| 39 |
|
125A |
(ALT) Alternador |
| 39 |
|
150A |
(ALT) Alternador |
