Kia Optima / Fusibles 2009

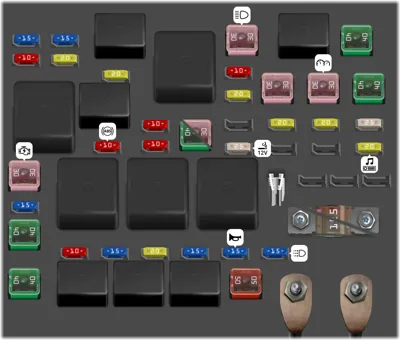

Caja de fusibles en el compartimiento del motor

Caja de fusibles en el compartimiento del motor
N°ADescripción
- Herramienta para la extracciĂłn de los fusibles.
1 50A (I/P B+2) RELÉ DE VENTANA ELÉCTRICA, FUSIBLE (NIEBLA TRASERA, ASIENTO ELÉCTRICO IZQUIERDO, ASIENTO ELÉCTRICO DERECHO, DESCONGELADOR DE VENTANA, TOMA DE CORRIENTE, PDM_1, PDM_2)
2 40A (ABS2) UNIDAD ABS/ESC
3 40A (ABS1) UNIDAD ABS/ESC
4 30A (ECU RLY) PCU, BOBINA DE ENCENDIDO, INYECTOR, SENSOR
5 40A MOTOR DEL VENTILADOR DEL RADIADOR [2.7L]
5 30A MOTOR DEL VENTILADOR DEL RADIADOR [2.4L]
6 40A (RR HTD) ESPEJO CALEFACCIONADO, RELÉ CALEFACCIONADO TRASERO
7 30A (IGN1) FUSIBLE (A/BAG, GIRO, TABLERO DE INSTRUMENTOS, TELÉFONO, INDICADOR A/BAG, 21, PCU, MÓDULO-1, REPUESTO)
8 30A (I/P B+1) FUSIBLE (LUZ DE EMERGENCIA, LUZ DE FRENO, TPMS, TAPA DEL MALETERO, AJUSTE DE PEDAL, BLOQUEO DE PUERTA)
9 40A (BLOWER) MOTOR DEL SOPLADOR, FUSIBLE (INTERRUPTOR DE AIRE ACONDICIONADO)
10 30A (IGN2) FUSIBLE (MÓDULO-2, FARO, AIRE ACONDICIONADO, LIMPIAPARABRISAS, REPUESTO, ARRANQUE), RELÉ DE BOTÓN
11 15A (HEAD LP HI) LUZ DELANTERA ALTA
12 15A (DRL) MÓDULO DE CONTROL DRL
13 15A (HORN) CLAXON, CLAXON DE ALARMA. INTERRUPTOR DE CLAXON
14 15A (HEAD LP LOW) LUZ DELANTERA BAJA
15 20A (F/PUMP) MOTOR DE LA BOMBA DE COMBUSTIBLE
16 10A (ECU) PCU
17 15A (FRTFOG) LUZ ANTINIEBLA DELANTERA
21 20A (P/AMP) AMPLIFICADOR DE POTENCIA, AMPLIFICADOR AV
24 25A (P/OUTLET) TOMA DE CORRIENTE
25 25A (S/WARMER) CALENTADOR DE ASIENTO IZQUIERDO, CALENTADOR DE ASIENTO DERECHO
26 20A (ATM) TCU, SOLENOIDE ATM
27 20A (S/ROOF) MOTOR DEL TECHO SOLAR
29 10A (PCU) PCU, SENSOR DE VELOCIDAD
30 10A (BACK UP) LUZ DE REVERSA. ESPEJO ECM. UNIDAD BWS
31 10A (ABS) UNIDAD ABS/ESC
32 20A (TAIL) LUZ TRASERA IZQUIERDA. LUZ TRASERA DERECHA
33 10A (A/CON) COMPRESOR DE AIRE ACONDICIONADO
34 20A (ECU-1) PCU
35 20A (IGN COIL) BOBINA DE ENCENDIDO. PCU. SENSOR 02
36 10A (SNSR3) INYECTOR, PCU
37 15A (SNSR2) SENSOR 02. ACTUADOR EGR
38 15A (SNSR1) MAR MAF, CMR CCV, VIS. CPSV, ISCA, OCV. EGR. CAM. CKP, SENSOR TDC
39 150A (ALT) ENLACE FUSIBLE, FUSIBLE [2.7L]
39 125A (ALT) ENLACE FUSIBLE, FUSIBLE [2.4L]

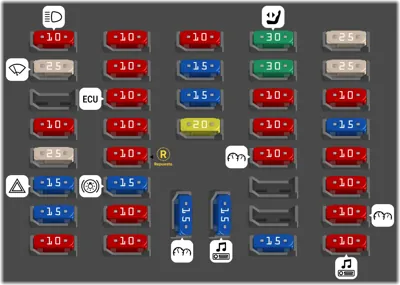

Panel de fusibles del lado del conductor

Panel de fusibles del lado del conductor
N°ADescripción
1 10A (H/LP) BOBINA DE RELÉ H/LP BAJO, BOBINA DE RELÉ H/LP ALTO
2 10A (A/CON S/W) AIRE ACONDICIONADO AUTO_2
3 10A (START) BOBINA DE RELÉ DE ARRANQUE, INTERRUPTOR DE INHIBIDOR, INTERRUPTOR DE BLOQUEO DE EMBRAGUE
4 30A (P/SEAT RH) ASIENTO DERECHO
5 25A (P/WDW RH) MOTOR DE VENTANA DERECHA
6 25A (WIPER) MOTOR DE LAVADO, MOTOR DE LIMPIAPARABRISAS, RELÉ DE LIMPIAPARABRISAS
7 10A (MIRR HTD) ESPEJO TRASERO CALEFACCIONADO
8 15A (ECS/RR FOG) INTERRUPTOR DE NIEBLA TRASERO (IND.), LÁMPARA DE NIEBLA TRASERA ETACS
9 30A (P/SEAT LH) ASIENTO IZQUIERDO
10 25A (P/WDW LH) MOTOR DE VENTANA IZQUIERDA
12 10A (MODULE-2) BOBINA DE RELÉ DE SOPLADOR, ETACS, TECHO SOLAR, BOBINA DE RELÉ DE LIMPIAPARABRISAS ALTO, TABLERO DE INSTRUMENTOS, SENSOR DE LLUVIA, REÓSTATO, BOBINA DE RELÉ DE CALENTADOR DE ASIENTO, SENSOR AIH
13 15A (W/DEICER) VIDRIO DELANTERO CALEFACCIONADO, ETACS
14 10A (TAIL RH) LÁMPARA DE POSICIÓN DERECHA, LÁMPARA DE GUANTERA, LÁMPARA COMBINADA DERECHA, LÁMPARA DE MATRÍCULA DERECHA, INTERRUPTOR DE NIEBLA TRASERA, INTERRUPTOR DE VENTANA ELÉCTRICA, INTERRUPTOR ESP, INTERRUPTOR DE EMERGENCIA, INTERRUPTOR DE AIRE ACONDICIONADO, INTERRUPTOR DE CALENTADOR DE ASIENTO, INTERRUPTOR DE AIRE ACONDICIONADO, INTERRUPTOR S_REMOCON, INTERRUPTOR DE MODO DEPORTIVO
15 10A (TAIL LH) BOBINA DE RELÉ DE NIEBLA DELANTERA, LÁMPARA COMBINADA IZQUIERDA, LÁMPARA DE MATRÍCULA IZQUIERDA, LÁMPARA DE POSICIÓN IZQUIERDA
16 10A (EPS) UNIDAD EPS, UNIDAD PDM_B
17 10A (A/CON) AIRE ACONDICIONADO AUTO_1
18 20A (SAFETY PWR) VENTANA DE SEGURIDAD
19 10A (A/BAG IND) TABLERO DE INSTRUMENTOS
20 15A (A/BAG) ACU, PAB_DISPLAY, INTERRUPTOR PAB C_OFF
21 25A (DR LOCK) MOTOR DE BLOQUEO DE PUERTA, MOTOR DE DESBLOQUEO DE GIRO, ETACS
22 10A Repuesto
23 10A (CLUSTER) TABLERO DE INSTRUMENTOS, ETACS, UNIDAD PDM_B
24 10A (MODULE-1) INTERRUPTOR S_REMOCON, ZUMBADOR BWS, UNIDAD PIC A, SENSOR DE ÁNGULO S, INTERRUPTOR ESC
25 15A (HAZARD) LÁMPARA DE GIRO, LÁMPARA REPETIDORA S, TABLERO DE INSTRUMENTOS. ETACS, OBDII
26 15A (STOP LP) LÁMPARA DE FRENO, LÁMPARA DE FRENO DE MONTAJE ALTO
28 10A (TELL TAIL) D/CLOCK (INDICADOR)
29 15A (T/LID OPEN) ACTUADOR DE TAPÓN DE COMBUSTIBLE, CIERRE DE TAPA DE MALETERO, ETACS
30 10A (ADJ PEDAL) SOL DE LLAVE, SOL DE ATM, INTERRUPTOR DE PEDAL AJUSTABLE, MOTOR DE PEDAL AJUSTABLE, UNIDAD DE CONTROL DE BLOQUEO ATM&K
32 10A (T/SIG) LÁMPARA DE GIRO, LÁMPARA REPETIDORA S, INTERRUPTOR M/F, INTERRUPTOR DE EMERGENCIA, TABLERO DE INSTRUMENTOS
33 10A (TPMS (si está equipado)) INTERRUPTOR DE ADVERTENCIA DE PUERTA, UNIDAD PIC_A, EXTENSIÓN DE SOPORTE DE FOB
34 10A (BLOWER MTR) MOTOR DE SOPLADOR
35 15A (C/LIGHTER) ENCENDEDOR
36 10A (D/CLOCK) INTERRUPTOR DE ESPEJO O/S, AUDIO, ETACS, D/CLOCK
37 15A (MEMORY) LÁMPARA DE HABITACIÓN, ETACS, TABLERO DE INSTRUMENTOS, D/CLOCK, AIRE ACONDICIONADO MANUAL_AUTO, LLAVEJLL(+), LÁMPARA DE VISERA SOLAR, LUCES INTERIORES. LÁMPARA DE CONSOLA O/H, LÁMPARA DE PUERTA
38 15A (AUDIO) AV, AUDIO
50 (PDM-1) UNIDAD PDM_B, SSB
51 (PDM-2) UNIDAD PDM_A
