Kia Optima / Fusibles 2010

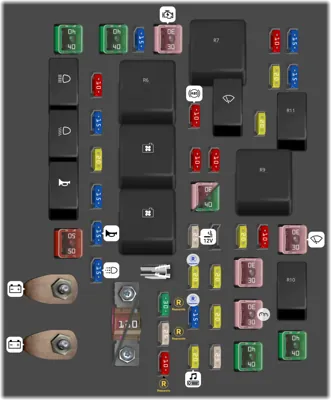

Reemplazo de fusibles del compartimento del motor

Reemplazo de fusibles del compartimento del motor
N°ADescripción
- ALT
- BATERÍA
- EXTRACTOR DE FUSIBLES
- CLAXON
- FARO BAJO
- FARO ALTO
- VENTILADOR DEL RADIADOR ALTO
- VENTILADOR DEL RADIADOR BAJO
- BOMBA DE COMBUSTIBLE
- PRINCIPAL
- LIMPIAPARABRISAS
- ARRANQUE
- CONTROL ATM
- AIRE ACONDICIONADO
1 50A (I/P B+2) RELÉ DE VENTANAS ELÉCTRICAS, FUSIBLE (ANTINIEBLA TRASERO, ASIENTO ELÉCTRICO IZQUIERDO, ASIENTO ELÉCTRICO DERECHO, DESCONGELADOR, CONECTOR DE ENERGÍA, PDM_1, PDM_2)
2 40A (ABS2) UNIDAD ABS/ESP
3 40A (ABS1) UNIDAD ABS/ESP
4 30A (ECU RLY) PCU, BOBINA DE ENCENDIDO, INYECTOR, SENSOR
5 30A (RAD FAN) MOTOR DEL VENTILADOR DEL RADIADOR [2.4L]
5 40A (RAD FAN) MOTOR DEL VENTILADOR DEL RADIADOR [2.7L]
6 40A (RR HTD) ESPEJO CALEFACCIONADO, RELÉ DE CALEFACCIÓN TRASERA
7 30A (IGN1) FUSIBLE (A/BOLSA, GIRO, TABLERO DE INSTRUMENTOS, INDICADOR, A/BOLSA IND., 21, PCU, MÓDULO-1, REPUESTO)
8 30A (I/P B+1) FUSIBLE (LUZ DE EMERGENCIA, TPMS, TAPA DEL MALETERO, AJUSTE DE PEDAL, BLOQUEO DE PUERTA)
9 40A (BLOWER) MOTOR DEL SOPLADOR, FUSIBLE (INTERRUPTOR DE AIRE ACONDICIONADO)
10 30A (IGN2) FUSIBLE (MÓDULO-2, FARO, AIRE ACONDICIONADO, LIMPIAPARABRISAS, REPUESTO, ARRANQUE). RELÉ DE BOTÓN
11 15A (HEAD LP HI) FARO ALTO
12 15A (DRL) MÓDULO DE CONTROL DE LUCES DIURNAS
13 15A (HORN) CLAXON, CLAXON DE ALARMA, INTERRUPTOR DE CLAXON
14 15A (HEAD LP LOW) FARO BAJO
15 20A (F/PUMP) MOTOR DE LA BOMBA DE COMBUSTIBLE
16 10A (ECU) PCU
17 15A (FRT FOG) LUZ ANTINIEBLA DELANTERA
18 10A REPUESTO
19 25A REPUESTO
20 30A REPUESTO
21 20A (P/AMP) AMPLIFICADOR DE POTENCIA, AMPLIFICADOR AV
22 15A REPUESTO
23 20A REPUESTO
24 25A (P/OUTLET) TOMA DE CORRIENTE
25 25A (S/WARMER) CALENTADOR DE ASIENTO IZQUIERDO, CALENTADOR DE ASIENTO DERECHO
26 20A (ATM) TCU, SOLENOIDE ATM
27 20A (S/ROOF) MOTOR DEL TECHO SOLAR
29 10A (PCU) PCU, SENSOR DE VELOCIDAD
30 10A (BACK UP) LUZ DE REVERSA, ESPEJO ECM, UNIDAD BWS
31 10A (ABS) UNIDAD ABS/ESP
32 20A (TAIL) LUZ TRASERA IZQUIERDA, LUZ TRASERA DERECHA
33 10A (A/CON) COMPRESOR DE AIRE ACONDICIONADO
34 20A (ECU-1) PCU
35 20A (IGN COIL) BOBINA DE ENCENDIDO, PCU, SENSOR DE O2
36 10A (SNSR3) INYECTOR, PCU
37 15A (SNSR2) SENSOR DE O2, ACTUADOR EGR
38 15A (SNSR1) MAP, MAF, CMP, CCV, VIS, CPSV, ISCA, OCV, EGR, CAM, CKP, SENSOR TDC
39 125A (ALT) ENLACE FUSIBLE. FUSIBLE [2.4L]
39 150A (ALT) ENLACE FUSIBLE. FUSIBLE [2.7L]

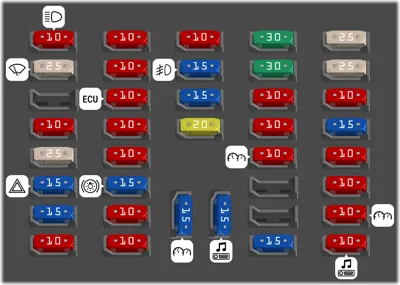

Panel de fusibles del lado del conductor

Panel de fusibles del lado del conductor
N°ADescripción
1 10A (H/LP) BOBINA DE RELÉ DE LUZ BAJA, BOBINA DE RELÉ DE LUZ ALTA
2 10A (A/CON S/W) AIRE ACONDICIONADO AUTO_2
3 10A (START) BOBINA DE RELÉ DE ARRANQUE, INTERRUPTOR INHIBIDOR, INTERRUPTOR DE BLOQUEO DE EMBRAGUE, RELÉ DE ALARMA
4 30A (P/SEAT RH) ASIENTO ELÉCTRICO DERECHO
5 25A (P/WDW RH) MOTOR DE VENTANA ELÉCTRICA DERECHA
6 25A (WIPER) MOTOR DE LAVADO, MOTOR DEL LIMPIAPARABRISAS, RELÉ DEL LIMPIAPARABRISAS
7 10A (MIRR HTD) ESPEJO EXTERIOR CALEFACCIONADO. UNIDAD DE AIRE ACONDICIONADO
8 15A (ECS/RR FOG) INTERRUPTOR DE NIEBLA TRASERA (INDICADOR), LUZ DE NIEBLA TRASERA, ETACS
9 30A (P/SEAT LH) ASIENTO ELÉCTRICO IZQUIERDO
10 25A (P/WDW LH) MOTOR DE VENTANA ELÉCTRICA IZQUIERDA
12 10A (MODULE-2) BOBINA DE RELÉ DEL SOPLADOR, ETACS, TECHO SOLAR, BOBINA DE RELÉ DE LIMPIAPARABRISAS ALTO, TABLERO DE INSTRUMENTOS, SENSOR DE LLUVIA, REÓSTATO, BOBINA DE RELÉ DE CALENTADOR DE ASIENTO, SENSOR DE AIRE, ECM, ENLACE DE CALOR
13 15A (W/DEICER) VIDRIO DELANTERO CALEFACCIONADO, ETACS, INTERRUPTOR DELANTERO CALEFACCIONADO
14 10A (TAIL RH) LUZ DE POSICIÓN DERECHA, LUZ DE GUANTERA, LUZ DE COMBINACIÓN DERECHA, LUZ DE MATRÍCULA DERECHA, INTERRUPTOR DE NIEBLA TRASERA, INTERRUPTOR DE VENTANA ELÉCTRICA, INTERRUPTOR ESP, INTERRUPTOR DE EMERGENCIA, INTERRUPTOR DE AIRE ACONDICIONADO, INTERRUPTOR DE CALENTADOR DE ASIENTO, INTERRUPTOR DE AIRE ACONDICIONADO, INTERRUPTOR DE CONTROL REMOTO, INTERRUPTOR DE MODO DEPORTIVO
15 10A (TAIL LH) BOBINA DE RELÉ DE NIEBLA DELANTERA, LUZ DE COMBINACIÓN IZQUIERDA, LUZ DE MATRÍCULA IZQUIERDA, LUZ DE POSICIÓN IZQUIERDA
16 10A (EPS) UNIDAD EPS, UNIDAD PDM_B
17 10A (A/CON) AIRE ACONDICIONADO AUTO_1, PCU
18 20A (SAFETY PWR) VENTANA DE SEGURIDAD
19 10A (A/BAG IND) TABLERO DE INSTRUMENTOS
20 15A (A/BAG) ACU, PANTALLA PAB, INTERRUPTOR PAB OFF, RELOJ PASAJERO OC
21 25A (DR LOCK) MOTOR DE BLOQUEO DE PUERTA, MOTOR DE DESBLOQUEO DE GIRO, ETACS
22 10A (SPARE) -
23 10A (CLUSTER) TABLERO DE INSTRUMENTOS, ETACS, UNIDAD PDM_B, INTERRUPTOR DE MANIJA, RESISTOR_W_D
24 10A (MODULE-1) INTERRUPTOR DE CONTROL REMOTO, ZUMBADOR BWS, UNIDAD PIC A, SENSOR DE ÁNGULO S, INTERRUPTOR ESP, BLOQUEO K ATM, TPMS
25 15A (HAZARD) LUZ DE GIRO, LUZ REPETIDORA, TABLERO DE INSTRUMENTOS, ETACS, OBDII
26 15A (STOP LP) LUZ DE FRENO, LUZ DE FRENO DE MONTAJE ALTO
28 10A (TELL TAIL) RELOJ (INDICADOR)
29 15A (T/LID OPEN) ACTUADOR DE LLENADO DE COMBUSTIBLE, TAPA DEL MALETERO, ETACS
30 10A (ADJ PEDAL) SOL DE LLAVE, SOL DE ATM, INTERRUPTOR DE PEDAL AJUSTABLE, MOTOR DE PEDAL AJUSTABLE, UNIDAD DE CONTROL DE BLOQUEO ATM&K
32 10A (T/SIG) LUZ DE GIRO, LUZ REPETIDORA, INTERRUPTOR M/F, INTERRUPTOR DE EMERGENCIA, TABLERO DE INSTRUMENTOS, INTERRUPTOR DE MANIJA
33 10A (TPMS) TPMS
34 10A (BLOWER MTR) MOTOR DEL SOPLADOR
35 15A (C/LIGHTER) ENCENDEDOR, OIC
36 10A (D/CLOCK) INTERRUPTOR DE ESPEJO EXTERIOR, AUDIO, ETACS, RELOJ, BLOQUEO K ATM, PDM, LUZ DE CONSOLA SUPERIOR
37 15A (MEMORY) LUZ DE HABITACIÓN, ETACS, TABLERO DE INSTRUMENTOS, RELOJ, AIRE ACONDICIONADO MANUAL_AUTO, ILUMINACIÓN DE LLAVE (+), LUZ DE VISERA, LUZ DE HABITACIÓN, LUZ DE CONSOLA SUPERIOR, LUZ DE PUERTA, MÓDULO RF, ENLACE DE CALOR
38 15A (AUDIO) AV, AUDIO
