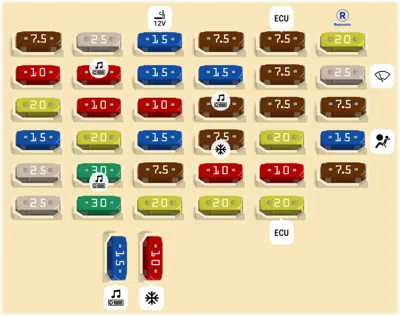

| 1 |
|
7.5A |
(MÓDULO 3) Solenoide de llave, Interruptor de modo deportivo |
| 2 |
|
25A |
(PDM 1) Módulo de control de llave inteligente |
| 3 |
|
15A |
(TOMA DE CORRIENTE) Toma de corriente delantera |
| 4 |
|
7.5A |
(MÓDULO 5) Módulo de control de llave inteligente, Relé de calefacción de asiento trasero IZQ/DER |
| 5 |
|
7.5A |
(MÓDULO 2) BCM, Techo solar panorámico, Sensor de lluvia |
| 6 |
|
20A |
REPUESTO |
| 7 |
|
10A |
(MALETERO) Caja de empalmes I/P (Relé del maletero), Interruptor de la tapa del depósito de combustible y de la tapa del maletero, Luces interiores del maletero |
| 8 |
|
10A |
(RELOJ) Unidad principal A/V y navegación, Audio, Módulo de control de llave inteligente, Lámpara de consola superior, Lámpara ambiental del panel de instrumentos, Módulo de control de aire acondicionado, BCM, AMP, Interruptor de espejo exterior eléctrico, Lámpara ambiental de puerta del conductor/pasajero |
| 9 |
|
15A |
(ENCENDEDOR) Encendedor de cigarrillos |
| 10 |
|
15A |
(VOLANTE CALEF.) Calefactor del volante |
| 11 |
|
7.5A |
(AIRE ACOND.) Módulo de control de aire acondicionado, Caja de fusibles y relés E/R (Relé del ventilador) |
| 12 |
|
25A |
(LIMPIAPARABRISAS) Interruptor multifunción, Motor del limpiaparabrisas delantero, Caja de fusibles y relés E/R (Relé del limpiaparabrisas, Relé del sensor de lluvia) |
| 13 |
|
20A |
(CALEF. ASIENTO DEL.) Calefactor de cojín CCS del conductor/pasajero, Módulo de calefacción de asiento del conductor/pasajero |
| 14 |
|
10A |
BOMBA DE AGUA HEV |
| 15 |
|
10A |
(ESPEJO CALEF.) Espejo exterior eléctrico del conductor/pasajero |
| 16 |
|
7.5A |
(MÓDULO 4 HEV) Interruptor de calefacción de asiento delantero y CCS, Módulo de control CCS del conductor/pasajero, Módulo de calefacción de asiento del conductor/pasajero, Módulo de monitoreo de presión de neumáticos, Audio |
| 17 |
|
7.5A |
(IND. AIR BAG) Tablero de instrumentos (Indicador de Air Bag) |
| 18 |
|
7.5A |
(ARRANQUE) Sin llave inteligente: Relé de alarma antirrobo Con llave inteligente: PCM, Interruptor de rango del transeje |
| 19 |
|
15A |
(CALEF. ASIENTO TRAS.) Relé de calefacción de asiento trasero IZQ/DER |
| 20 |
|
20A |
(ASIENTO ELÉCTRICO PAS.) Interruptor manual del asiento del pasajero |
| 21 |
|
15A |
LUCES ANTINIEBLA TRASERAS |
| 22 |
|
7.5A |
(MÓDULO 1) Actuador del dispositivo de nivelación de faros IZQ/DER, Módulo del dispositivo de nivelación automática de faros, Módulo IMS del conductor, Indicador de palanca ATM, BCM, Módulo de control de aire acondicionado, Espejo electrocrómico, Módulo de asistencia de mantenimiento de carril, Tablero de instrumentos |
| 23 |
|
20A |
HCU, Bomba de vacío, Interruptor de vacío |
| 24 |
|
15A |
(AIR BAG) Lámpara indicadora, Módulo de control SRS, Sensor de clasificación de peso del pasajero |
| 25 |
|
25A |
(VENTANA ELÉCTRICA IZQ) Caja de empalmes I/P (Relé de ventana eléctrica IZQ), Módulo de seguridad de ventana eléctrica del conductor/pasajero |
| 26 |
|
30A |
(AMP) AMP |
| 27 |
|
7.5A |
(PDM 2) Interruptor de botón de arranque y parada, Módulo de control de llave inteligente, Soporte de llavero |
| 28 |
|
10A |
BMS |
| 29 |
|
10A |
(MDPS) Módulo de control EPS, Interruptor del panel de instrumentos |
| 30 |
|
7.5A |
(PDM 3) Módulo de control de llave inteligente |
| 31 |
|
25A |
(VENTANA ELÉCTRICA DER) Caja de empalmes I/P (Relé de ventana eléctrica DER) |
| 32 |
|
30A |
(ASIENTO ELÉCTRICO COND.) Módulo IMS del conductor, Interruptor manual del asiento del conductor, Interruptor de soporte lumbar del conductor |
| 33 |
|
20A |
(BLOQUEO PUERTA) Relé de desbloqueo de dos vueltas, Caja de empalmes I/P (Relé de bloqueo de puerta, Relé de desbloqueo de puerta, Relé de sonido de luz direccional) |
| 34 |
|
20A |
(TECHO SOLAR) Techo solar panorámico |
| 35 |
|
20A |
(IG 1) Caja de fusibles y relés E/R (Fusible: ABS 3 10A, TCU 2 15A, ECU 4 10A) |
| 36 |
|
15A |
(AUDIO) Unidad principal A/V y navegación, Audio |
| 37 |
|
10A |
(LUCES INTERIORES) Manija exterior de llave inteligente del conductor/pasajero, Módulo IMS del conductor, Relé de corte automático de lámpara, Lámpara de umbral de puerta del conductor/pasajero, Interruptor de iluminación de llave de encendido y advertencia de puerta, Módulo de control de aire acondicionado, Conector de enlace de datos, Receptor RF, BCM, Espejo electrocrómico, Tablero de instrumentos, Sensor de luz automática y foto, Módulo de monitoreo de presión de neumáticos |
