Kia Optima / Fusibles 2016

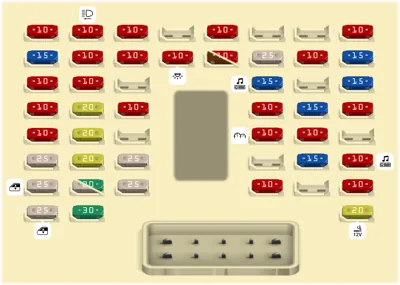

Panel de Instrumentos

Panel de Instrumentos
N°ADescripción
1 10A (MODULE 7) Unidad de vista área, módulo de control del asiento de ventilación de aire delantero, módulo de control del calefactor del asiento delantero, módulo de control del calefactor del asiento trasero
2 10A (MODULE 5) Módulo de control A/C, retrovisor electrocrómico, interruptor del panel de protección, faro IZQ/DCH, módulo del dispositivo de autonivelación de los faros, unidad principal de navegación y A/V, interruptor de apertura del maletero y de la tapa del combustible, indicador de la palanca de cambio, módulo IMS del conductor, sensor de nivel de aceite (D4FD), convertidor DC-DC (AMP)/(Audio), módulo de control del asiento de ventilación de aire delantero, calefacción del asiento delantero, módulo de control, módulo de control del calefactor del asiento trasero
3 10A (MODULE 6) BCM, módulo de control de la llave inteligente
5 10A (A/CON) Módulo de control de A/C, bloque de conexiones E/R (RELÉ 3 - - relé del ventilador), ionizador, bloque de conexiones diésel (RELÉ 3/4 - Relé del calentador PTC #2/#3)
8 10A (INICIO) [Sin llave inteligente ni INMO.] Caja de relés ICM (relé de alarma antirrobos) [Con llave inteligente/INMO. - A/T, DCT] Interruptor de margen del semieje, PCM (G4KH/G4KE) [Con llave itelingente/IMMO. M/T] PCM/ECM (G4ND/D4FD), Módulo de control de la llave inteligente, bloque de conexiones E/R (RELÉ 5 Relé de arranque)
9 15A (AIRBAG) Módulo de control SRS
10 10A (MODULE 3) BCM, palanca de cambio ATM, interruptor de luz de freno, unidad DBL, teclado, módulo de control A/C
11 10A (MODULE 4) Interruptor de la consola, radan de detección de ángulo muerto IZQ/DCH, unidad ECS, módulo de control de ayuda al estacionamiento inteligente, unidad de control de crucero inteligente, módulo AEB, módulo de ayuda de permanencia en el carril, sensor del embrague
12 10A (LUZ INTERIOR) Luz del maletero, ilum. llave de encendido e interruptor de advertencia de las puertas, luz de la guantera, manilla exterior de la llave inteligente del conductor/acompañante, luz de la puerta del conductor/acompañante, interruptor de la luz de cortesía delantera IZQ/DCH, luz de la consola del techo, luz del habitáculo central, luz personal central, luz personal trasera IZQ/DCH, luz de pie del conductor/acompañante, luz de la puerta del conductor/acompañante
13 7.5A (MDPS) Unidad MDPS (Columna/Cremallera), sensor del ángulo de dirección
13 10A MDPS) Unidad MDPS (Columna/Cremallera), sensor del ángulo de dirección
14 25A (ENC 1) Bloque PCB (Fusible - INCANDESCENCIA, TCU2, ABS3, BOMBA DE VACÍ02, ECU3)
15 10A (MODULE 9) Módulo del inmovilizador, módulo de control de llave inteligente
16 15A (LAVAPARABRISAS) Interruptor multifunción (interruptor limpiaparabrisas lento y lavaparabrisas)
17 10A (8 MODULE) Módulo de control A/C, módulo de la puerta del conductor/acompañante
18 10A (CLUSTER) Tablero de instrumentos (IG1)
20 15A (MULTI MEDIA) Audio, A/V y unidad principal de navegación, convertidor DC-DC (audio)
22 15A (6) BCM (volante calefactado)
23 10A (MODULE) Interruptor de la consola, solenoide de la llave, módulo de la puerta del conductor/ acompañante
24 20A (BLOQUEO DE PUERTA) Relé de bloqueo de las puertas, relé de desbloqueo de las puertas, caja de relés ICM (relé de interbloqueo)
25 10A Spare
26 10A (2 MEMORY) Módulo de control de la sirena, sensor ultrasónico de protección contra intrusiones
27 15A (SMART KEY) Módulo de control de la llave inteligente
28 10A (IND) Tablero de instrumentos (Conexión IND. del airbag)
29 10A (MALETERO) Relé de la puerta del maletero, interruptor de apertura del maletero y de la tapa de llenado de combustible, motor de la puerta del maletero, caja de relés ICM (relé de apertura de llenado de combustible)
30 20A (2) Unidad de control del techo solar (Rodillo)
32 10A (1 MEMORY) Cuadro de instrumentos, módulo de control A/C, conector de enlace datos, BCM, cargador inalámbrico, Módulo IMS del conductor, sensor de lluvia, caja de relés ICM (relé de doblado/desdoblado del retrovisor exterior), indicador de seguridad, fotosenson y luz automática, módulo de la puerta del conductor/acompañante
33 10A (RR '01) Caja de relés ICM (relé de la luz antiniebla trasera)
35 25A (RR) Módulo de control del calefactor del asiento trasero
36 20A (1) Unidad de control del techo solar (Cristal)
37 25A (FRT) Módulo de control de la ventilación de aire del asiento delantero, módulo de control del calefactor del asiento delantero
39 15A (ECS) Unidad ECS
40 10A (2 MODULE) Audio, unidad principal de navegación y A/V, teclado, unidad de vista aérea, AMP, convertidor DC-DC (AMP), convertidor DC-DC (Audio), interruptor del retrovisor exterior eléctrico, módulo de control de la llave inteligente, BCM, cargador inalámbrico, cargadon USB trasero, módulo E-Call MTS, bloque de conexiones E/R (RELÉ 7 Relé de toma de corriente)
41 25A (RH) Relé de elevalunas eléctrico DCH, módulo del elevalunas eléctrico de seguridad trasero IZQ, interruptor del elevalunas eléctrico trasero IZQ, interruptor principal de elevalunas eléctrico, [IZO] Módulo del elevalunas eléctrico de seguridad del acompañante [DCH] Módulo del elevalunas eléctrico de seguridad del conductor
42 25A (PASS) Interruptor manual del asiento del acompañante, módulo del relé de entrada, interruptor de límite de reclinación del asiento del acompañante
42 30A (PASS) Interruptor manual del asiento del acompañante, módulo del relé de entrada, interruptor de límite de reclinación del asiento del
43 25A (AMP) AMP (JBL/MOBIS), convertidor DC-DC (AMP)
44 10A (BRAKE SWITCH) Interruptor de la luz de freno, módulo del inmovilizador, módulo de control de la lave inteligente, interruptor del botón de arranque/parada
46 10A SPARE
47 25A (LH) Relé de elevalunas eléctrico IZQ, módulo del elevalunas eléctrico de seguridad trasero DCH, interruptor del elevalunas eléctrico trasero DCH, interruptor principal de elevalunas eléctrico, [IZO] Módulo del elevalunas eléctrico de seguridad del conductor [DCH] Módulo del elevalunas eléctrico de seguridad del acompañante
48 30A (DRV) Interruptor manual asiento del conductor, módulo IMS del conductor
49 20A (POWER OUTLET) Toma de corriente delantera

Panel de Compartimiento del motor [Gasolina]

Panel de Compartimiento del motor [Gasolina]
N°ADescripción
- COOLING FAN 1
- COOLING FAN 2
- CVVL RELAY
- VENTILADOR RELAY
- INICIO
- LUZ DELANTERA
- POWER OULET
- E-CVVT
- Lavafaros
- DESHELADOR
- CALEFACTOR TRASERO
- Herramienta para la extracción de los fusibles.
1 10A (BOMBA DE VACÍO 2) [G4KH] Bomba de vacío, interruptor de vacío
2 10A (ECU 3) PCM/ECM
3 20A (TOMA DE CORRIENTE 2) Toma de corriente delantera # 1
4 20A (BOCINA) Relé del claxon, caja de relés ICM (relé de la alarma antirrobo)
5 30A (LIMPIAPARABRISAS 1) Relé del limpiaparabrisas
6 15A SPARE 2
8 10A (ABS 3) Módulo de control ESC, conector de control multiusos
9 20A (TOMA DE CORRIENTE 3) Toma de corriente trasera
10 10A (PILOTO DE MARCHA ATRÁS) PCM/TCM, interruptor de margen del semieje, audio, retrovisor electrocrómicor, luz de combinación trasera (IN) DCH/IZQ, Módulo E-Call MTS, interruptor de la luz de marcha atrás (M/T)
11 15A (SENSOR 1) [G4KH/G4KE/G4ND/G4NA] Sensor de oxígeno (Arriba/ Abajo) [D4FD] Actuador VGT electrónico, sensor PM (de partículas)
12 20A (BOBINA ENCENDIDO) [G4KH/G4KE/G4ND/G4NA] Bobina de encendido #1/#2/#3/#4, condensador
13 10A (ECU 2) PCM/ECM
14 10A (FUSIBLE TCU 1) PCM/TCM
15 10A SPARE 3
16 10A SPARE 4
17 15A SPARE 1
18 20A (BOMBA DE COMBUSTIBLE) Relé de la bomba del combustible
19 20A (ECU 1) PCM/ECM
20 15A (INYECTOR) [G4KE/G4ND/G4NA] Inyector #1/#2/#3/#4
21 10A (SENSORES) [G4ND] Relé de la bomba de combustible, válvula solenoide de admisión variable, sensor de flujo de la masa de aire, válvula de control de aceite #1/#2, sensor de posición del cigüeñal #1/#2, válvula solenoide de control de purga [G4NA] Relé de la bomba de combustible, válvula solenoide de admisión variable, válvula de control del aceite #1/#2, sensor de posición del cigüeñal #1/#2, válvula solenoide de control de purga [D4FD] Sensor Lambda #1/#2, válvula reguladora de presión del raíl
22 10A SPARE 5
23 10A SPARE 10
24 15A SPARE 6
25 20A SPARE 7
26 25A SPARE 8
27 30A SPARE 9
28 10A (AMS) Sensor de la batería
29 20A (DESHELADOR) RELÉ 10 (Relé del deshelador)
30 20A (BOMBA DE VACÍO 1) [G4KH] Bomba de vacío
31 40A (E-CVVT 1) [G4KH] RELÉ 8 (Relé E-CVVT)
33 40A (FUSIBLE B+4) Bloque de conexiones inteligente (Fusible del dispositivo de corte automático de fugas de corriente - LUZ INTERIOR MULTIMEDIA, MEMORIA2, MEMORIA 1, Fusible - MÓDULO1, BLOQUEO DE PUERTA, LLAVE INTELIGENTE, INTERRUPTOR DEL FRENO)
34 30A (Lavafaros) RELÉ 9 (Relé del lavafaros)
39 20A (FARO DE CARRETERA) [Bifuncional] RELÉ 6 (Relé del faro de carretera)
44 20A (E-CVVT 2) [G4KH] PCM
45 10A (A/CON) Módulo de control A/C
46 20A (E-CVVT 3) [G4KH] PCM
47 10A (RETROVISOR CALEFACTADO) Módulo de control A/C, retrovisor eléctrico exterior del conductor/acompañante
48 10A (LIMPIAPABRISAS 2) BCM, PCM/ECM
49 (IG2) [Sin llave inteligente] RELÉ 5 (Relé de arranque), Interruptor de encendido, [Con llave inteligente] RELÉ 5 (Relé de arranque), Bloque PCB (Relé IG2)
50 (MULTIFUSIBLE TOMA DE coRRIENTE 1) RELÉ 7 (Relé de toma de corriente)
51 (VENTILADOR) RELÉ 4 (Relé del ventilador)
52 (DCT 1) [D4FD-DCT] TCM
53 (CALEFACTOR TRASERO) RELÉ 11 (Relé del calefactor trasero)
54 (B+3) Bloque de conexiones inteligentes (IPS 2 (IPS 5), IPS 3 (IPS 6), IPS 7, IPS 8)
55 (VENTILADOR REFRIGERACIÓN 1) [G4ND (Excepto Europa/Australia)/G4NA (Excepto Oriente Medio)/G4KE (Excepto Europa/Australia/Oriente Medio)] RELÉ 1 (Relé del ventilador de refrigeración 2), RELÉ 2 (Relé del ventilador de refrigeración 1)
56 (CVVL) [G4ND] RELÉ 3 (Relé CVVL)
57 (VENTILADOR REFRIGERACIÓN 2) [G4KH/D4FD/G4ND (Europa/Australia)/G4NA (Oriente Medio)/G4KE (Europa/Australia/Oriente Medio)] RELÉ 1 (Relé del ventilador de refrigeración 2), RELE 2 (Relé del ventilador de refrigeración 1)
58 (MDPS 1) Unidad MDPS (Columna)
59 (ABS2) Módulo de control ESC, conector de control multiusos
60 (DCT2) [D4FD-DCT] TCM
61 (IG1) [Sin llave inteligente] Interruptor de encendido, [Con llave inteligente] bloque PCB (Relé IG1/ACC)
62 (ABS1) Módulo de control ESC
64 (B+2) Bloque de conexiones intelingente (IPS 1, IPS 4, Fusible - LUZ ANTINIEBLA TRASERA, CALEFACCIÓN ASIENTO DELANTERO, ECS, AMP)
65 (B+5) Bloque PCB (Relé de control del motor, Fusible - BOMBA DE COMBUSTIBLE, ECU2, TCU1, BOCINA, LIMPIAPARABRISAS 1)
66 (B+1) (Fusible - MALETERO, TECHO SOLAR 2, CALEFACIÓN ASIENTO TRASERO, TECHO SOLAR 1, ELEVALUNAS ELÉCTR. ACOMPAÑANTE DCH., ASIENTO ELÉCTR. ACOMPAÑANTE, ELEVALUNAS ELÉCTR. ACOMPAÑANTE IZQ., ASIENTO DEL CONDUCTOR/ACOMPANANTE)
68 (MDPS 2) Unidad MDPS (Cremallera)

Panel de Compartimiento del motor [Diesel]

Panel de Compartimiento del motor [Diesel]
N°ADescripción
- COOLING FAN 2
- COOLING FAN 1
- CVVL RELAY
- VENTILADOR RELAY
- INICIO
- LUZ DELANTERA
- POWER OULET
- Lavafaros
- DESHELADOR
- CALEFACTOR TRASERO
- Herramienta para la extracción de los fusibles.
1 10A SPARE 3
2 10A (ECU 3) PCM/ECM
3 20A (TOMA DE CORRIENTE 2) Toma de corriente delantera # 1
4 20A (BOCINA) Relé del claxon, caja de relés ICM (relé de la alarma antirrobo)
5 30A (LIMPIAPARABRISAS 1) Relé del limpiaparabrisas
6 15A SPARE 2
8 10A (ABS 3) Módulo de control ESC, conector de control multiusos
9 20A (TOMA DE CORRIENTE 3) Toma de corriente trasera
10 10A (PILOTO DE MARCHA ATRÁS) PCM/TCM, interruptor de margen del semieje, audio, retrovisor electrocrómicor, luz de combinación trasera (IN) DCH/IZQ, Módulo E-Call MTS, interruptor de la luz de marcha atrás (M/T)
11 15A (SENSOR 1) [G4KH/G4KE/G4ND/G4NA] Sensor de oxígeno (Arriba/ Abajo) [D4FD] Actuador VGT electrónico, sensor PM (de partículas)
12 20A (SENSOR 3) [D4FD] Relé de la bomba de combustible, válvula re‐ guladora de presión de combustible, válvula solenoide de derivación de refrigeración EGR, bloque de conexiones diésel (RELÉ 1 - Relé del calentador de combustible)
13 10A (ECU 2) PCM/ECM
14 10A (FUSIBLE TCU 1) PCM/TCM
15 10A [D4FD] Unidad del relé de incandescencia
16 10A SPARE 4
17 15A SPARE 1
18 20A (BOMBA DE COMBUSTIBLE) Relé de la bomba del combustible
19 20A (ECU 1) PCM/ECM
20 15A (SENSOR 4) [D4FD] Sensor de posición del árbol de levas, sensor de flujo de la masa de aire, bloque de conexiones diésel (RE‐ LÉ 2 - Relé del calentador PTC #1)
21 10A (SENSORES) [G4ND] Relé de la bomba de combustible, válvula solenoide de admisión variable, sensor de flujo de la masa de aire, válvula de control de aceite #1/#2, sensor de posición del cigüeñal #1/#2, válvula solenoide de control de purga [G4NA] Relé de la bomba de combustible, válvula solenoide de admisión variable, válvula de control del aceite #1/#2, sensor de posición del cigüeñal #1/#2, válvula solenoide de control de purga [D4FD] Sensor Lambda #1/#2, válvula reguladora de presión del raíl
22 10A SPARE 5
23 10A SPARE 10
24 15A SPARE 6
25 20A SPARE 7
26 25A SPARE 8
27 30A SPARE 9
28 10A (AMS) Sensor de la batería
29 20A (DESHELADOR) RELÉ 10 (Relé del deshelador)
33 40A (FUSIBLE B+4) Bloque de conexiones inteligente (Fusible del dispositivo de corte automático de fugas de corriente - LUZ INTERIOR MULTIMEDIA, MEMORIA2, MEMORIA 1, Fusible - MÓDULO1, BLOQUEO DE PUERTA, LLAVE INTELIGENTE, INTERRUPTOR DEL FRENO)
34 30A (Lavafaros) RELÉ 9 (Relé del lavafaros)
39 20A (FARO DE CARRETERA) [Bifuncional] RELÉ 6 (Relé del faro de carretera)
45 10A (A/CON) Módulo de control A/C
47 10A (RETROVISOR CALEFACTADO) Módulo de control A/C, retrovisor eléctrico exterior del conductor/acompañante
48 10A (LIMPIAPABRISAS 2) BCM, PCM/ECM
49 (IG2) [Sin llave inteligente] RELÉ 5 (Relé de arranque), Interruptor de encendido, [Con llave inteligente] RELÉ 5 (Relé de arranque), Bloque PCB (Relé IG2)
50 (MULTIFUSIBLE TOMA DE coRRIENTE 1) RELÉ 7 (Relé de toma de corriente)
51 (VENTILADOR) RELÉ 4 (Relé del ventilador)
52 (DCT 1) [D4FD-DCT] TCM
53 (CALEFACTOR TRASERO) RELÉ 11 (Relé del calefactor trasero)
54 (B+3) Bloque de conexiones inteligentes (IPS 2 (IPS 5), IPS 3 (IPS 6), IPS 7, IPS 8)
55 (VENTILADOR REFRIGERACIÓN 1) [G4ND (Excepto Europa/Australia)/G4NA (Excepto Oriente Medio)/G4KE (Excepto Europa/Australia/Oriente Medio)] RELÉ 1 (Relé del ventilador de refrigeración 2), RELÉ 2 (Relé del ventilador de refrigeración 1)
57 (VENTILADOR REFRIGERACIÓN 2) [G4KH/D4FD/G4ND (Europa/Australia)/G4NA (Oriente Medio)/G4KE (Europa/Australia/Oriente Medio)] RELÉ 1 (Relé del ventilador de refrigeración 2), RELE 2 (Relé del ventilador de refrigeración 1)
58 (MDPS 1) Unidad MDPS (Columna)
59 (ABS2) Módulo de control ESC, conector de control multiusos
60 (DCT2) [D4FD-DCT] TCM
61 (IG1) [Sin llave inteligente] Interruptor de encendido, [Con llave inteligente] bloque PCB (Relé IG1/ACC)
62 (ABS1) Módulo de control ESC
64 (B+2) Bloque de conexiones intelingente (IPS 1, IPS 4, Fusible - LUZ ANTINIEBLA TRASERA, CALEFACCIÓN ASIENTO DELANTERO, ECS, AMP)
65 (B+5) Bloque PCB (Relé de control del motor, Fusible - BOMBA DE COMBUSTIBLE, ECU2, TCU1, BOCINA, LIMPIAPARABRISAS 1)
66 (B+1) (Fusible - MALETERO, TECHO SOLAR 2, CALEFACIÓN ASIENTO TRASERO, TECHO SOLAR 1, ELEVALUNAS ELÉCTR. ACOMPAÑANTE DCH., ASIENTO ELÉCTR. ACOMPAÑANTE, ELEVALUNAS ELÉCTR. ACOMPAÑANTE IZQ., ASIENTO DEL CONDUCTOR/ACOMPANANTE)
68 (MDPS 2) Unidad MDPS (Cremallera)

Compartimiento del motor electrico (Cubierta del terminal de Bateria)

Compartimiento del motor electrico (Cubierta del terminal de Bateria)
N°ADescripción
1 180A ALT

Compartimiento del motor [Diesel] (Lado del acompañante)

Compartimiento del motor [Diesel] (Lado del acompañante)
N°ADescripción
- Unidad del relé de incandescencia
- (1 PTC HEATER) RELÉ 2 (Relé del calefactor PTC #1)
- (2 PTC HEATER) RELE 3 (Relé del calefactor PTC #2)
- (a PTC HEATER) RELE 4 (Relé del calefactor PTC #3)
- (BM) RELE 1 (Relé del calentador del filtro de combustible)
- (PTC HEATER 1) Relé del calefactor PTC #1
- (PTC HEATER 2) Relé del calefactor PTC #2
- (PTC HEATER 3) Reté del calefactor PTC#3
- Relé del calentador del filtro de combustible
